Questões de Concurso sobre Estruturas de Madeira

A madeira é um dos materiais mais utilizados na construção, seja como material definitivo em estruturas, telhados e detalhes de ambientação, seja como elemento provisório, nos andaimes, formas e escoras. É correto afirmar acerca da madeira como material de construção:

Em relação ao projeto de estruturas de madeira, considere:

I. O projeto deve ser feito admitindo-se uma das classes de umidade especificadas em norma.

II. As classes de umidade têm por finalidade ajustar as propriedades de resistência e de rigidez da madeira em função das condições ambientais onde permanecerão as estruturas.

III. As classes de umidade não podem ser utilizadas para a escolha de métodos de tratamentos preservativos das madeiras.

IV. As classes de umidade variam de 1 a 5, sendo a classe 1 caracterizada por umidade ambiente superior a 85% durante longos períodos.

Está correto o que consta APENAS em

Uma treliça de madeira deve ser construída com barras de madeira de seção retangular cheia de 50 mm × 100 mm. Para respeitar a esbeltez máxima, os comprimentos teóricos de referência máximos para peças comprimidas e tracionadas devem ser, em metros, respectivamente,

As peças de madeira de seção circular, sob ação de solicitações normais ou tangenciais, podem ser consideradas como se fossem de seção quadrada, de área equivalente para o dimensionamento dos estados limites últimos.

O projeto da construção de uma estrutura corrente de madeira prevê a utilização de vigas de peroba simplesmente apoiadas com 4 m de vão e balanços de ambos os lados com 2 m de comprimento. Para a verificação do estado limite de deformações excessivas, a flecha efetiva máxima dos balanços não pode superar

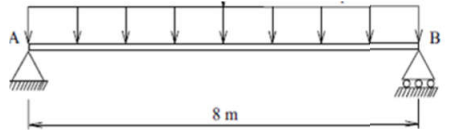

Na elaboração de um projeto da coberta em estrutura de madeira de um centro de eventos, deseja-se verificar as tensões de compressão, cisalhamento e a flecha, de uma viga, oriundas da aplicação de uma carga uniformemente distribuída. Sabendo-se que a madeira utilizada no projeto foi o ipê amarelo, calcule as tensões de bordo da seção na flexão e a tensão de cisalhamento, de modo a averiguar se a seção está dimensionada para resistir aos esforços.

q = 300,00 kgf/m

Dados:

$\bullet$ Viga: Madeira de ipê amarelo

$\bullet$ L = 8,00 m

$\bullet$ Seção:

$\bullet$ Largura em cm: b = 15,00

$\bullet$ Altura em cm: h = 45,00

Valores Característicos admissíveis para a madeira:

Fórmulas:

Tensão de bordo à flexão – máxima no centro do vão em kgf/cm² e L,b e h em cm:

σ_B = (3*q*L²)/( 2*b*h³)

σ_B < σ_ADM

Esforço cortante nos apoios em kgf e L em m:

V = (q*L)/2

Tensão de cisalhamento – máxima nos apoios em kgf/cm², b e h em cm:

τ = (3*V)/(2*b*h)

τ < τ_ADM

Os valores das tensões de bordo à flexão σ_B e de cisalhamento τ em kgf/cm² são:

Dentre as características das madeiras, pode-se citar o fato de ser um material:

As peças de madeira apresentam uma série de defeitos que podem prejudicar a resistência, o aspecto e a durabilidade das construções. Tais defeitos podem provir da constituição do tronco ou do processo de preparação das peças. Um defeito usual consiste no encurvamento na direção longitudinal da peça, o qual pode ser chamado de

Considerando as estruturas de madeira, as ligações mecânicas podem ser feitas por meio dos seguintes elementos, exceto:

As peças que compõem a estrutura de madeira de um telhado podem ser classificadas como peças de armação ou de trama. Assinale a alternativa que contém somente as peças da trama de uma estrutura de telhado de madeira.

A madeira de origem de árvores tipo exógenas possuem germinação externa, em que o desenvolvimento da árvore se processa pela adição de novas camadas concêntricas de células, de fora para dentro (anéis de crescimento). Essas compreendem o grande grupo de árvores aproveitáveis na produção de madeira para a construção, e são divididas em dois grandes grupos, com as respectivas definições:

Nos sistemas estruturais executados em madeira para edificações em que as ligações viga-pilar são rígidas, o contraventamento é essencial para restringir os movimentos laterais dos pilares e assim impedir flambagens precoces.

As coberturas mais comuns em construções térreas residenciais são aquelas com a estrutura de madeira. No que diz respeito a esse assunto, assinale a alternativa correta.

Em projetos de estruturas de madeira de construções correntes, uma viga simplesmente apoiada de madeira laminada colada, com 6 m de vão, sujeita às cargas permanentes e variáveis em combinações de longa duração, o deslocamento vertical máximo efetivo permitido é, em milímetros,

Na madeira, o lenho é formado pelo alburno e pelo cerne, sendo o cerne a parte mais resistente, pois é formado por:

Ao se projetar estruturas de madeira com barras tracionadas de seção retangular cheia com dimensões de (50 × 50) mm, o comprimento efetivo máximo permitido, em metros, é

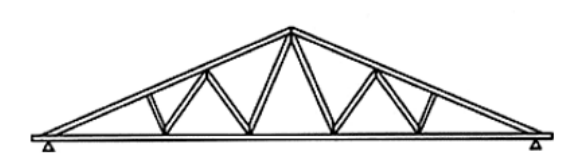

As vigas treliçadas em madeira são sistemas estruturais muito utilizados em coberturas e em pontes. Por haver variação no posicionamento das diagonais e dos montantes, resultam em diversas geometrias. Dentre elas, há a treliça tipo belga, caracterizada por apresentar os montantes comprimidos, sendo perpendiculares ao banzo superior, e as diagonais tracionadas, como mostrado na Figura 1.

Figura 1 - Treliça

No que se refere à estrutura de madeira de um telhado, assinale a alternativa que, corretamente, descreve as terças.

Em estruturas de madeira, as ligações com dois ou três pinos de vigas isostáticas de madeira são calculadas como se fossem rígidas, desde que seja dada à estrutura isostática uma contraflecha compensatória. Para vigas com vão teórico de 4 m, a contraflecha mínima a ser empregada é, em milímetros,

Na madeira, o conhecimento da umidade é de grande importância, pois quase todas as propriedades variam com o teor de umidade, que é calculado segundo a seguinte fórmula: H = (Ph-P0)/P0 x 100. Assim, qual o teor de umidade que a madeira pode considerar-se ao abrigo do ataque dos agentes de destruição como fungos e bactérias?
