Questões de Concurso sobre Estruturas de Madeira

As peças brutas de madeira têm comprimento limitado pelo tamanho das árvores, meios de transportes, armazenagem, etc. para confeccionar estruturas, as peças são ligadas entre si, utilizando-se diversas técnicas e dispositivos. Os principais tipos de ligação empregados são, EXCETO:

As madeiras podem apresentar defeitos que interferem em sua integridade e constituição, alterando o seu desempenho e suas propriedades físico-mecânicas. Os defeitos que decorrem do desdobro e aparelhamento das peças são chamados de defeitos de:

Pretende-se efetuar o falquejo de um tronco de madeira de diâmetro igual a 60 cm, obtendo-se uma peça de seção transversal retangular. A área de seção transversal inscrita no diâmetro desta madeira, na qual ocorre a menor perda de material, vale aproximadamente:

A normalização brasileira sobre estruturas de madeira adota a filosofia de dimensionamento baseada em Estados Limites Últimos, nos quais os coeficientes de ponderação são definidos de acordo com o tipo de solicitação, sendo:

1) $\gamma$_wc =1,4 para as tensões de compressão paralelas às fibras da madeira;

2) $\gamma$_wt =1,8 para as tensões de tração paralelas às fibras da madeira;

3) $\gamma$_wt =1,8 para as tensões de cisalhamento paralelas às fibras da madeira.

Sobre as afirmativas apresentadas, é possível afirmar que

Na condição de material de construção, as madeiras incorporam um conjunto de características. Todas as afirmativas abaixo, relacionadas à madeira, estão corretas, EXCETO

Assinale a alternativa que indica o que NÃO é considerado defeito das madeiras.

A madeira utilizada em batentes que receberão acabamento em verniz deve possuir a seguinte característica:

O índice de compacidade da madeira revela a maior ou menor concentração de tecido lenhoso resistente por unidade de volume aparente. Esse índice é chamado de:

Analise as afirmativas abaixo sobre estruturas de madeira:

I. devido a madeira apresentar boas características à carregamentos de curta duração, pode-se reduzir os efeitos provenientes do vento em 25%. Contudo, nas peças metálicas, inclusive nos elementos de ligação, será considerada a totalidade dos esforços devidos à ação do vento.

II. nas peças principais isoladas, como vigas e barras longitudinais de treliças, a área mínima das seções transversais será de 50 cm² e a espessura mínima de 5 cm.

III. segundo a NBR 7190:1997, as peças de madeira são consideradas de primeira categoria, quando forem classificadas visualmente ou mecanicamente.

IV. sobre as propriedades mecânicas da madeira, em relação às fibras longitudinais, verifica-se que a resistência à compressão é superior à resistência a tração.

Marque a alternativa que apresenta o significado verdadeiro dos termos f_t0k e f_vk utilizados no projeto das estruturas de madeira.

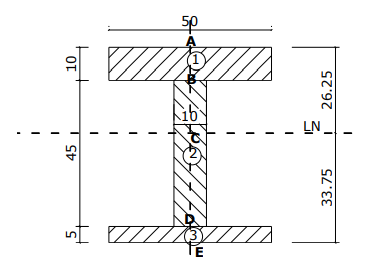

A figura 3 apresenta a seção transversal de uma viga de madeira construída pela colagem das três peças assinaladas pelos números 1, 2 e 3. A viga encontra-se submetida a momentos fletores e esforços cortantes. As dimensões estão em centímetros. Os pontos de A a E encontram-se sobre o eixo vertical de simetria, sendo A na face superior, B, na ligação entre as peças 1 e 2, C, na linha neutra, D, na ligação das peças 2 e 3 e E na face inferior. Sobre as tensões de cisalhamento atuantes na seção transversal, é CORRETO afirmar:

Figura 3 – seção transversal da viga

Diversas são as nomenclaturas dos componentes da estrutura de madeira de uma cobertura de telhas cerâmicas.

O componente de número III é denominado

A treliça é um sistema estrutural adotado usualmente para estruturas metálicas e de madeira. Tem como grande vantagem a relativa simplicidade no dimensionamento. Entretanto, para que o desempenho esperado seja atingido, deve haver uma adequada concepção da geometria em função das solicitações externas e do peso próprio. Analise as seguintes assertivas que tratam desse assunto:

I. O somatório de forças em um determinado nó sempre é nulo.

II. O momento fletor nos nós é sempre nulo, com exceção dos nós de apoio da treliça.

III. Em tese, as cargas em treliças devem ser aplicadas somente nos nós.

Quais estão corretas?

Sobre as estruturas de madeira, é incorreto o que se afirma em:

Para fins de classificação das espécies de madeira e de sua aplicação estrutural, a norma brasileira especifica a umidade de 12% como referência, para valores de resistência de cálculo.

A figura mostrada representa uma treliça de madeira que atua como uma tesoura de telhado, cujos nós são indicados por números. A treliça está apoiada nos pontos 1 e 7, o carregamento do telhado ocorre nos pontos 1, 2, 3, 4, 5, 6 e 7, e o forro de madeira está fixado na treliça nos pontos 1, 7, 8, 9, 10, 11 e 12. A respeito dessa estrutura, para fins de dimensionamento, é correto afirmar que todas as peças de madeira

Para o emprego na indústria da construção civil algumas madeiras são transformadas a fim de corrigir suas propriedades anisotrópicas.

São várias as tecnologias de alteração da estrutura fibrosa do material. Aquela transformada pela colagem de duas ou três lâminas, alterando-se a direção das fibras em ângulo reto de modo a equilibrar as variações de retratibilidade e homogeneizar as resistências nos sentidos transversal e longitudinal é a madeira:
