Questões de Concurso sobre Hidráulica e Hidrologia

No projeto de rede de distribuição de água para abastecimento público, as vazões para dimensionamento devem atender toda a área a ser abastecida. O índice de perda total (real e aparente) deve ser considerado na vazão, ponderando, ainda, as metas resultantes das ações e planos de controle e redução de perdas da operadora do sistema de abastecimento e sua evolução no horizonte do estudo ou do projeto. A pressão estática máxima nas tubulações distribuidoras deve ser de 400 KPa, podendo chegar a 500 KPa em regiões com topografia acidentada; a pressão mínima, excluindo-se casos justificados tecnicamente e/ou economicamente, deverá ser de:

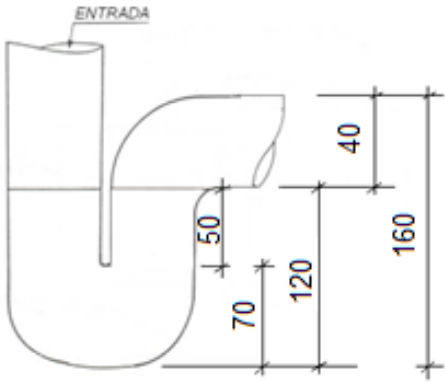

Nas instalações sanitárias, todos os aparelhos devem ser protegidos por desconectores, a fim de impedir a passagem de gases para os ambientes da edificação. O sifão é um exemplo desse dispositivo, conforme representação esquemática abaixo.

De acordo com a figura, a altura do fecho hídrico é de:

Um engenheiro deseja montar um conjunto de bombas centrífugas para obter uma vazão de 60 l/s e altura manométrica de 45 m. Para tanto, desprezando as perdas de carga na tubulação, o engenheiro deve adquirir duas bombas com capacidade de:

Para o abastecimento do reservatório de água de um bairro, foi construída linha de recalque com 500 m de comprimento que deve captar água na cota 768 m e elevá-la até a cota 799 m. A vazão de água prevista na linha é de 20 litros por segundo. Sabendo-se que a perda de carga acidental na linha é de 4,5 m e que a perda de carga unitária na tubulação é de 0,004 m/m, a potência requerida de uma bomba centrífuga, com 80 % de rendimento, é de

A escolha da melhor seção geométrica e dimensões de um canal deve ser feita pelo engenheiro projetista em função de quais parâmetros, exceto:

Em uma instalação residencial predial de água fria, quando a pressão da rede pública é suficiente não se faz necessário o uso de reservatório de água. A pressão dinâmica atende a demanda da edificação e, dessa maneira o sistema de ligação é:

De acordo com a classificação dos tipos de escoamento na hidráulica, é correto afirmar que:

A falta de chuvas, pelos fenômenos climáticos, tem acarretado muitos transtornos à população brasileira. O excesso de chuvas também pode causar adversidades, como inundações urbanas. Conhecer a hidrologia é fundamental ao Engenheiro Civil para buscar soluções tanto nas estiagens como nos períodos chuvosos. Na luz da hidrologia, assinalar a alternativa CORRETA:

O processo de controle de cheias requer se conheça bem as características do rio que está sendo monitorado.

Dentre essas características cita-se a curva-chave, que relaciona

Sobre o dimensionamento da vazão escoada em sarjetas assinale a alternativa CORRETA:

Em uma edificação hipotética, considerando-se o nível do piso como referência, o fundo interno do reservatório de água fria está a 3,0m desse piso, tem formato cilíndrico com 2,0m de diâmetro e 3,0m de altura. Quando esse reservatório está com uma lâmina de água de 2,0m em seu interior, qual a pressão que a água da torneira da pia da cozinha pode atingir, estando a sua saída a 1,10m do piso? Para esse trecho, considere que existem 5,0m de tubulação com perda de carga por unidade de comprimento de 0,025m/m, e a soma total das perdas unitárias de todas as conexões é de 2,32m.

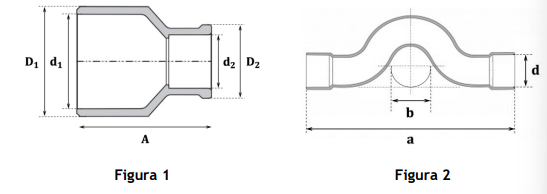

As conexões de instalações hidráulicas ilustradas a seguir são utilizadas para:

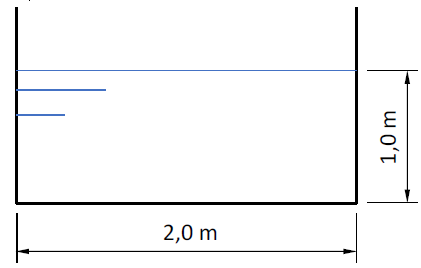

A figura a seguir apresenta um canal de seção retangular escoando água.

$\sqrt[3]{0,4}\cong 0,75$

$\sqrt[3]{0,5}\cong 0,80$

$\sqrt[3]{0,6}\cong 0,85$

Considerando que o canal possui declividade de 0,0004 m/m e o coeficiente de rugosidade igual a 0,063, a velocidade média de escoamento nesse canal é de, aproximadamente,

O instrumento, utilizado para medir a altura de chuva em milímetros ou em polegadas, caída em um determinado lugar da Terra, é denominado de

Conforme Righetto, 1998, a probabilidade de ocorrência de um evento que ponha em risco a obra e todo o sistema fluvial a jusante de uma barragem ao longo de um período de “n” anos de utilização das instalações ou vida útil é definida como Risco “R”. Determine o risco de superação da vazão de uma bacia hidrográfica, visto a construção de um dique cuja vida útil é de 2 anos, onde a precipitação máxima da obra tem um tempo de retorno de 40 anos.

R = 1 - ${\left(1-\frac{1}{T_R}\right)}^n$

• Tr = Tempo de retorno (anos).

• n = Número de anos de utilização das instalações ou vida útil.

• Utilizar 3 casas decimais para os cálculos.

A hidrologia é uma ciência consideravelmente ampla, cujo escopo de trabalho abrange diversas sub-áreas mais específicas, como por exemplo Hidrometeorologia, Limnologia, Potamologia, Oceanografia, Hidrogeologia e Glaciologia.

Marque a alternativa que melhor caracteriza o que é Hidrometeorologia e Hidrogeologia, respectivamente:

O homem vem modificando o meio em que vive, de modo à “adequá-lo” às suas necessidades e atividades, o que repercute em sensíveis alterações do ciclo hidrológico. Sobre a construção de diques e canais, assinale a alternativa que contenham os impactos nos ecossistemas aquáticos:

A Hidrologia é determinada como a “ciência que trata dos fenômenos relativos à água em todos os seus estados, de sua distribuição e ocorrência na atmosfera, na superfície terrestre e no solo, e da relação desses fenômenos com a vida e com as atividades do homem” (GARCEZ, 1988). Particularmente, a Hidrologia Aplicada está voltada para os diferentes problemas que envolvem a utilização dos recursos hídricos, preservação do meio ambiente e ocupação da bacia. Neste diapasão, nos estudos da ciência aplicada, período de retorno é definido como sendo:

Associe a segunda coluna de acordo com a primeira, no que se refere a conhecimentos de hidráulica.

Primeira coluna

1.Pressão de ensaio.

2.Pressão de serviço.

3.Pressão estática.

4.Pressão de trabalho.

Segunda coluna

(__)Carga de pressão ou carga piezométrica atuante em determinada seção de tubulação sob escoamento, considerada em sua linha de eixo.

(__)Valor de pressão estática ou dinâmica a que um componente fica submetido em condição de operação normal.

(__)Valor de pressão estática aplicada a uma tubulação a fim de verificar a sua integridade e estanqueidade.

(__)Maior valor de pressão a que um componente pode ficar submetido em condição de operação normal.

Assinale a alternativa que apresenta a CORRETA associação entre as colunas:

O reservatório superior de um edifício foi projetado para armazenar 10,8 m³ de água. Se o tempo para o enchimento do reservatório for de 2 horas e a velocidade da água for de 3 m/s, então a área da seção transversal da tubulação que o alimenta é igual a
