Questões de Concurso sobre Hidráulica e Hidrologia

A água escoa por um duto horizontal cuja seção transversal inicial possui área de escoamento igual a 100cm² e, na seção final, 50cm². Sabe-se, ainda, que a pressão atuante na seção inicial é de 0,28kgf/cm² e na seção final essa pressão é de 0,04kgf/cm².

Admitindo aceleração da gravidade igual a 10m/s² e peso específico da água de 1000kgf/m³, a vazão nessa tubulação é de

A velocidade de escoamento é diretamente proporcional à raiz quadrada da declividade do canal.

Numa comporta instalada em um canal em escoamento permanente gradualmente variado, quando da existência de abertura de fundo superior à altura crítica, é possível controlar o escoamento fluvial a montante e o torrencial a jusante do ressalto hidráulico.

Na fórmula universal de perda de carga, também conhecida como Equação de Darcy-Weisbach, a perda de carga unitária é proporcional ao cubo da velocidade média.

O hidrograma unitário é uma ferramenta muito importante para obter indiretamente vazões de projeto a partir de precipitações críticas.

A tabela a seguir apresenta o hidrograma unitário resultante de uma precipitação efetiva unitária de 10 minutos, em uma seção de uma bacia hidrográfica onde se pretende dimensionar uma estrutura hidráulica.

A vazão de pico do hidrograma unitário resultante de uma precipitação efetiva unitária de 40 minutos, para a mesma seção de controle da mesma bacia hidrográfica (mm/∆t), é de:

Observação: usar os princípios do hidrograma.

As perdas de carga da condução de água que ocorrem até a turbina são diretamente proporcionais à queda bruta.

Considere um importante curso d’água de uma bacia hidrográfica com 31,536 km² de área, localizada em uma região onde foram registradas precipitações de intensidade média igual a 1500 mm por ano.

A vazão de água estimada, de contribuição da bacia para o curso d’água, é

Dado:

Coeficiente de escoamento superficial da bacia = 0,25

No dimensionamento da irrigação por superfície, a permeabilidade do solo influencia na definição das profundidades dos sulcos.

Como foi amplamente divulgado em noticiários, neste ano de 2022, chuvas intensas castigaram a cidade de Petrópolis, no Rio de Janeiro. Em épocas de chuva excessiva, os componentes de escoamento pluvial podem apresentar sérios problemas. Um dos parâmetros básicos para o dimensionamento de calhas, coletores e condutores pluviais, que proporcionarão o escoamento eficiente desta água precipitada, é a vazão de projeto. Considerando, hipoteticamente, a intensidade pluviométrica de 210mm/h para a cidade de Petrópolis, para uma residência que possui cobertura com área de contribuição de 100 metros quadrados, é CORRETO afirmar que, neste caso, a vazão de projeto será:

Próximo a uma comporta de regularização, o engenheiro percebeu a ocorrência de uma elevação brusca no nível d’água sobre uma curta distância, acompanhada de uma instabilidade na superfície com ondulações. Sobre o fenômeno observado, é correto afirmar que se trata de um

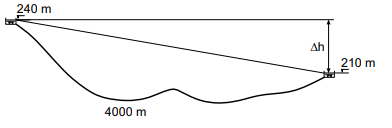

Considere a figura a seguir sobre uma adutora que interliga 2 reservatórios distanciados entre si 4000 m.

Sabendo que os níveis médios de água nesses reservatórios correspondem às cotas altimétricas de 240 m e 210 m, respectivamente, o gradiente hidráulico correspondente à perda de carga unitária é, em m/km,

A figura a seguir representa a seção transversal de um bueiro celular.

Considere:

H = altura da seção do bueiro;

B = base da seção;

d = altura da lâmina d’água.

A expressão que representa o raio hidráulico da referida seção do bueiro é:

Uma galeria deve escoar as águas que escorrem sobre uma região de 5 km² e cujo coeficiente de escoamento superficial é de 0,20. Se a chuva de projeto tem intensidade máxima de 0,05 litros/(s.m²), a vazão máxima a ser escoada por essa galeria vale:

A tubulação destinada a permitir a saída de ar ou vapor de um ponto propício para a sua segregação em um sistema predial de água fria e quente é chamado de:

A irrigação por aspersão apresenta baixa vazão e alta frequência, porque tem como objetivo molhar apenas a zona das raízes das plantas.

Considerando os estudos de Nikuradse, que explicam, na hidráulica, o comportamento do fator de atrito em tubulações circulares, é correto afirmar que

Nos canais trapezoidais, observa-se que a velocidade máxima de escoamento ocorre no fundo, próximo ao revestimento inferior.

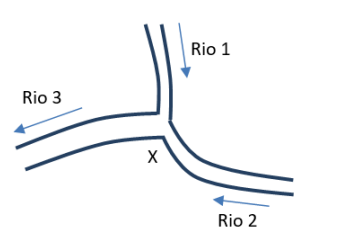

O rio 1 corre para o sul através de florestas com uma vazão de 10 m³/s, carreando sedimentos (silte) com uma concentração de 250 mg/L. O rio 2 flui para o noroeste, através de uma área desmatada para uma agricultura que faliu após o solo tornar-se improdutivo, com uma vazão de 15 m3/s, carreando sedimentos (silte) com uma concentração de 1.500 mg/L.

Na cidade X, os rios se unem para formar o poderoso rio 3.

Considerando válida a hipótese de mistura completa instantânea, a concentração de sedimentos no rio 3 após a cidade X é de:

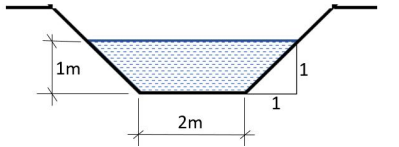

Um dos parâmetros utilizados para o dimensionamento de canais abertos e condutos livres é o raio hidráulico, que é relacionado à seção transversal do canal. A figura a seguir mostra a seção transversal de um canal aberto com suas dimensões em metros:

O valor do raio hidráulico, em metros, do canal acima está entre

O regime de escoamento, se lamelar ou se turbulento, é determinado pela seguinte quantidade adimensional:

$N=D\left(\frac{\rho }{\eta }\right)V_m$

Sendo D o diâmetro do tubo, ρ a densidade do, η o coeficiente de viscosidade e Vm o módulo da velocidade média de escoamento do fluido, o N é o número de:
