Questões de Concurso sobre Hidráulica e Hidrologia

Um canal de concreto possui 1,0 m de profundidade e as águas escoam por ele a uma velocidade de 2,0 m/s até encontrar uma queda. Após essa queda, a profundidade do canal se reduz a 0,4 m, mas a velocidade de escoamento aumenta para 8 m/s.

Desprezando as perdas por atrito e considerando a aceleração da gravidade igual a 10 m/s², a diferença de nível entre as duas partes desse canal vale

Uma adutora de água com 1 600 m de comprimento foi construída com desnível de 64 m. A perda de carga unitária na tubulação é de

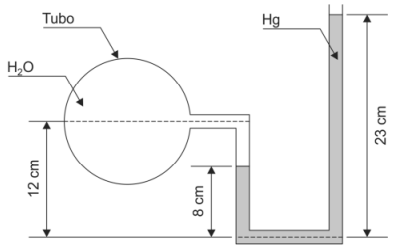

Na tubulação de água da figura abaixo foi instalado um manômetro em U, com fluido manométrico de mercúrio, cujo peso específico é igual a 136 kN/m³.

Se o peso específico da água é igual a 10 kN/m³, então, a pressão no manômetro de mercúrio, em kPa, é de

Na hidrologia, os escoamentos superficiais trabalham com grandezas de medições diretas e indiretas (calculadas analiticamente).

São exemplos de medições diretas

Um engenheiro dispõe de duas bombas iguais com capacidade de 40 l/s, altura manométrica de 40 m, e operando a 1500 rpm. Sobre a associação em série e em paralelo dessas bombas, analise as afirmativas a seguir.

I. Se as bombas forem associadas em série, a vazão do conjunto passará a 80 l/s e altura manométrica de 40 m.

II. Se as bombas forem associadas em paralelo, a vazão resultante será de 40 l/s e altura manométrica de 80 m.

III. Se a velocidade de ambas as bombas for modificada para 2250 rpm e se as bombas forem ligadas em série, a vazão do conjunto passará a 60 l/s.

Está correto o que se afirma em

O comportamento hidrológico de uma bacia hidrográfica é função de suas características morfológicas, ou seja, área, forma, topografia, geologia, solo, cobertura vegetal, etc. Considerando os fatores de forma e os processos hidrológicos de uma bacia hidrográfica, de acordo com o escoamento global, quando o escoamento da água se faz de modo contínuo até o mar, isto é, quando as bacias deságuam diretamente no mar, a bacia de drenagem será ser classificada em:

Em um canal de seção retangular com 5,0 m de largura e vazão de 25 m³/s, forma-se um ressalto hidráulico. Admitindo a aceleração da gravidade igual a 10 m/s² e sabendo que a profundidade de montante é 1,0 m, a altura do ressalto vale aproximadamente

(Dados: $\sqrt{3}$ = 1,7; $\sqrt{7}$ = 2,6; $\sqrt{21}$ = 4,4)

Com relação ao fenômeno de cavitação, analise os itens a seguir.

I. A cavitação é um fenômeno que ocorre tanto em líquidos quanto em gases.

II. Em uma bomba centrífuga, o ponto crítico para a cavitação é a entrada do rotor.

III. A cavitação pode levar a alteração da curva característica de uma bomba centrífuga.

Está correto o que se afirma em

A vazão do sistema de recalque de um edifício é 2,0 litros de água por segundo. Se o consumo diário de água é 21,6 m³, o tempo necessário de funcionamento do sistema de recalque para suprir o consumo diário é:

As turbinas hidráulicas de reação são classificadas como de escoamento radial e de escoamento axial.

Considerando-se as partes constituintes de uma rede de distribuição de água, associe corretamente os termos e definições empregados em projetos de redes de distribuição.

TERMOS

1 - Conduto principal

2 - Conduto secundário

3 - Consumidor singular

4 - Consumidor especial

5 - Diâmetro nominal externo

6 - Diâmetro

DEFINIÇÕES

( ) aquele que apresenta um consumo significativamente maior que o consumo médio adotado para a área.

( ) tubulação da rede de distribuição de menor diâmetro.

( ) maior dimensão medida na seção transversal de uma tubulação.

( ) tubulação da rede de distribuição de maior diâmetro.

( ) número que serve para classificar, em dimensões, os elementos de tubulações (tubos, juntas, conexões, acessórios).

( ) aquele que deve ter seu atendimento priorizado, em decorrência de motivos justificáveis, independentemente de aspectos econômicos relacionados ao seu atendimento.

A sequência correta da associação é

Na definição dos sistemas de recalque e de pressurização e na localização dos reservatórios e bombas hidráulicas, deve-se considerar o aproveitamento mais eficiente da pressão disponível. Nesse sentido, analise as assertivas: I. Os sistemas de recalque e de pressurização devem permitir o funcionamento simulado de qualquer uma das bombas ou dispositivos elevatórios para efeito de teste de operação; II. Os sistemas de recalque e de pressurização devem possuir no mínimo duas bombas com funcionamento independente entre si, com vistas a assegurar o abastecimento de água em caso de falha ou desativação de uma delas para manutenção; III. As bombas devem ser selecionadas de modo a possibilitar cavitação e devem operar com o melhor desempenho dentro de suas faixas de trabalho.

Está(ão) CORRETA(S):

A potência efetivamente transmitida ao gerador é diretamente proporcional ao rendimento da turbina.

Considerando os serviços relacionados ao uso e ocupação dos solos, analise as afirmativas abaixo e assinale a alternativa correta.

I. A pavimentação tem, além de outros objetivos, o de reduzir a erosão laminar nos solos, com consequente diminuição do aporte de partículas sólidas para os cursos d’água.

II. Ao escavar o solo, a terra fica solta e passa a ocupar mais espaço. Esse efeito é conhecido como empolamento e é expresso em porcentagem. Se, ao escavar 1 m³ de solo, ele aumenta para 1,3 m³ , o empolamento é de 30%.

III. O ensaio realizado in loco chamado de SPT (standard penetration test) pode apresentar o nível do lençol freático da região.

IV. As mantas geotêxteis são utilizadas em dispositivos de drenagem.

V. Uma Bacia hidrográfica pode ser definida como uma área de captação natural da água de precipitação que faz convergir o escoamento para um único ponto de saída.

Estão corretas as afirmativas.

Em canais a céu aberto:

1. Os escoamentos permanentes em canais podem ser classificados em uniformes e constantes.

2. O escoamento é dito permanente se, em qualquer ponto da massa fluida em movimento, a vazão permanecer constante ao longo do tempo.

3. Os escoamentos em superfície livre, ou escoamento em canais, são caracterizados pela presença da pressão atmosférica atuando sobre a superfície do líquido, sendo que o escoamento processa-se pela ação da aceleração da gravidade.

Assinale a alternativa que indica todas as afirmativas corretas.

Apesar de serem usuais em usinas de queda d´água elevada, uma desvantagem da utilização de turbinas do tipo straflo é a necessidade de instalação do gerador no interior do seu bulbo.

No que se refere aos aspectos hidrometeorológicos e climatológicos, assinale a alternativa correta.

Com relação à análise que precede a instalação de uma estação hidrométrica, assinale a alternativa correta.

As bacias hidrográficas de escoamento superficial constituem-se como unidades primordiais de planejamento e gestão dos recursos hídricos. Conhecer as características dessa unidade é essencial para garantir a segurança hídrica, entre outros aspectos. A esse respeito, é correto afirmar que são componentes geomorfológicos de uma bacia hidrográfica, independentemente de sua grandeza,

Além de outras diferenças, as centrais geradoras hidráulicas possuem uma potência instalada menor do que as pequenas centrais elétricas.
