De acordo com a ABNT NBR 6122:2022, no caso de fundações rasas próximas, mas em cotas diferentes, conforme ilustrado na imagem abaixo, o ângulo α entre a vertical e a reta de maior declive que passa pelos bordos das fundações deve atender a condições específicas.
Fonte: Adaptada da ABNT NBR 6122:2022.
Com base nessa ilustração, para solos pouco resistentes, o valor recomendado de α é:
A
α ≥ 60°.
B
α ≥ 45°.
C
α ≥ 30°.
D
α ≥ 75°.
E
α ≥ 15°.
A ABNT NBR 6122 - Projeto e Execução de Fundações estabelece as condições e requisitos para garantir a segurança e a qualidade das fundações em edificações. Acerca do assunto, registre V, para as afirmativas verdadeiras, e F, para as falsas:
(__)A norma define fundação superficial como aquela em que a profundidade de assentamento é inferior a duas vezes a menor dimensão da fundação, incluindo sapatas, blocos e radiers.
(__)Para fundações em terrenos acidentados, a norma permite que a implantação da obra não considere os terrenos vizinhos, desde que a estabilidade da própria edificação seja garantida.
(__)Em sapatas ou blocos, a dimensão mínima em planta não deve ser inferior a 60 cm, e a profundidade mínima em divisas com terrenos vizinhos, exceto em rocha, não deve ser inferior a 1,5 m.
(__)A norma permite a redução do fator de segurança global para a capacidade de carga de estacas para 1,6, mesmo sem a realização de provas de carga, desde que o projetista justifique com base em sua experiência.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
V − F − V − V.
B
F − F − V − F.
C
V − F − F − V.
D
V − F − V − F.
E
F − V − F − F.
A estaca é um elemento de fundação profunda executado por maquinário, sem que haja trabalho manual. Diante do exposto, analise a definição a seguir e identifique a qual tipo de estaca se refere:
"Estaca moldada in loco executada mediante a introdução no terreno, por rotação, de um trado helicoidal constituído por segmentos de pequeno comprimento (aproximadamente 1,0 m), rosqueados, e injeção de argamassa pela própria haste central do trado, simultaneamente à sua retirada."
(Fonte: ABNT NBR 6122)
A
Estaca trado vazado segmentado (Hollow Auger).
B
Estaca hélice monitorada com trado segmentado.
C
Estaca escavada com uso de fluido estabilizante.
D
Estaca pré-moldada de concreto.

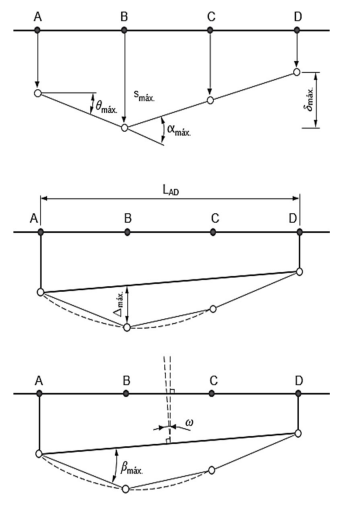

Para verificação do estado limite de serviço, a NBR 6122/2019 caracteriza uma série de movimentos verticais possíveis de ocorrer em fundações e apresenta a definição correspondente a cada movimento de acordo com a Figura 5, em que
I. θ é a distorção angular entre dois pontos da estrutura.
II. α é a deformação angular entre dois trechos da estrutura.
III. Δ é a deflexão relativa.
IV. δs é o recalque (ou levantamento) diferencial entre dois pontos da estrutura.
V. β é o desaprumo da estrutura.
Figura 5
Estão corretas
A
todas as alternativas.
B
apenas as afirmativas I, II e V.
C
apenas as afirmativas I, III e V.
D
apenas as afirmativas II, III e IV.
E
apenas as afirmativas I, IV e V.
Um engenheiro civil irá projetar as fundações rasas de um edifício e deve determinar a tensão admissível do solo conforme a ABNT NBR 6122:2019. Com base na norma, assinale a alternativa INCORRETA sobre os fatores que devem ser considerados na determinação da tensão admissível ou da tensão resistente de cálculo.
A
Características geomecânicas do subsolo.
B
Profundidade da fundação.
C
Dimensões e forma dos elementos de fundação.
D
Influência do lençol d’água.
E
Solicitações adicionais como atrito negativo.
Em uma obra, está prevista a execução de 40 estacas escavadas, cada uma com 10 metros de comprimento e 80 centímetros de diâmetro. O concreto utilizado na execução dessas estacas possui um consumo de cimento de 300 kg por metro cúbico de concreto. Desconsiderando eventuais perdas e quaisquer volumes adicionais, determine o consumo total de cimento necessário para a execução das 40 estacas.
Considere: 𝝅 = 𝟑, 𝟏𝟒.
A
15.072 kg.
B
30.144 kg.
C
60.288 kg.
D
120.576 kg.
E
241.152 kg.
A NBR 6122 estabelece os critérios para o projeto e a execução de fundações no Brasil. A norma abrange diversos tipos de fundações, como fundações rasas e profundas. Seu objetivo principal é garantir a segurança, estabilidade e desempenho estrutural das edificações, orientando os profissionais qualificado quanto à investigação do solo, dimensionamento das fundações, execução adequada, controle de qualidade e define todos os tipos de fundações.
Com base nas informações da NBR, qual é a definição de sapatas?
A
É um tipo de fundação rasa feita em concreto, projetada de forma que as forças de tração geradas sejam suportadas pelo próprio concreto, sem precisar de armadura. Suas laterais podem ser verticais, inclinadas ou em degraus, e sua forma em planta geralmente é quadrada ou retangular.
B
É um tipo de fundação rasa que serve de base para todos os pilares da construção ou para cargas que são distribuídas de forma contínua, como em tanques, silos, depósitos, entre outros.
C
É um tipo de fundação rasa feita com concreto armado, projetada de forma que as tensões de tração não sejam suportadas apenas pelo concreto, mas sim pela armadura utilizada. Sua espessura pode ser uniforme ou variar, e sua forma em planta geralmente é quadrada, retangular ou trapezoidal.
D
É um tipo de fundação profunda que é feita totalmente com o uso de máquinas ou ferramentas, sem a necessidade de que trabalhadores desçam para sua execução em nenhuma etapa. Pode ser construída com materiais como madeira, aço, concreto pré-moldado, concreto moldado no local ou uma combinação desses.
E
Elemento de fundação superficial de concreto armado, dimensionado de modo que as tensões de tração nele produzidas são resistidas apenas pelo concreto. Pode possuir espessura constante ou variável, sendo sua base em planta normalmente quadrada, retangular ou trapezoidal.
Segundo a NBR 6122:2019 (Projeto e Execução de Fundações), não existe uma profundidade máxima absoluta definida para fundações diretas. No entanto, a norma orienta que as fundações diretas devem ser utilizadas quando a camada resistente do solo estiver em profundidade relativamente rasa, geralmente até _____ metros. Acima dessa profundidade, costuma-se adotar fundações _______ por questões de viabilidade técnica e econômica.
Assinale a alternativa que corresponda correta e respectivamente as lacunas.
A
1,5 - profunda
B
6 - profunda
C
5 - rasa
D
6 - rasa
E
3 - profunda
De acordo com a ABNT NBR 6122:2022, assinale a alternativa que melhor descreve a estaca hélice contínua monitorada.
A
Estaca executada por trado mecânico com introdução da armadura antes da concretagem.
B
Estaca moldada in loco por trado helicoidal com injeção de concreto durante a retirada do trado.
C
Estaca cravada com tubo fechado na base e preenchida após com concreto.
D
Estaca de aço que pode ser soldada por segmentos com comprimento mínimo de 3 m.
E
Estaca executada com bucha seca e base alargada por compactação dinâmica.
As estacas de concreto moldadas in loco apresentam duas principais desvantagens em comparação às estacas pré-moldadas: dependem fortemente da habilidade da equipe executora para garantir o sucesso da execução e estão expostas a agentes agressivos presentes no solo durante o processo de cura do concreto. Por esta razão, a NBR 6122:2020 e emendas, trazem diretrizes mínimas de consumos de concreto a depender do tipo de estaca empregada. Sobre a temática é CORRETO afirmar:
A
As estacas raiz e microestacas possuem o mesmo consumo de cimento, não inferior a 600 kg/m3. Esta quantidade de consumo é o maior entre as estacas apresentadas na norma.
B
Estacas Hélice Contínua possuem mesmo consumo de cimento mínimo que estacas Franki.
C
Estacas Hélice Contínua possuem mesmo consumo de cimento mínimo que estacas Strauss.
D
Estacas Raiz possuem mesmo consumo de cimento mínimo que estacas Hélice Contínua.
E
Estacas Hélice Contínua possuem o menor consumo mínimo de cimento entre as estacas apresentadas na norma.
De acordo com a ABNT NBR 6122/2022, que aborda o projeto e a execução de fundações, as estacas podem ser classificadas por suas características e métodos de execução. Sobre as estacas, é correto afirmar que:
A
A estaca hélice de deslocamento monitorada é executada moldando-se o concreto in loco, sem a retirada de material do terreno, promovendo o deslocamento do solo ao longo do fuste e da ponta.
B
A estaca Strauss é caracterizada pela utilização de macacos hidráulicos que reagem contra uma estrutura existente para introduzir o elemento no terreno.
C
A estaca metálica ou de aço é sempre moldada in loco, utilizando perfurações revestidas com camisa metálica para sua execução.
D
A estaca Franki é uma estaca pré-moldada de concreto, cravada no terreno por meio de golpes de martelo vibratório.
Em uma avaliação geotécnica de área destinada à implantação de Unidade Básica de Saúde (UBS) no município de João Ramalho, a equipe técnica optou por sondagens a percussão e posterior interpretação dos perfis do subsolo para fins de projeto de fundações e estimativas de escavabilidade. Tendo em vista as normas técnicas e as boas práticas de engenharia, analise as afirmativas a seguir.
I. A sondagem do tipo SPT (Standard Penetration Test) é adequada para solos e rochas brandas, sendo capaz de estimar a resistência à penetração, identificar a presença do lençol freático e recuperar amostras representativas.
II. O ensaio SPT determina o índice de resistência do solo por meio do número de golpes necessários para cravar os 30 cm finais de um tubo amostrador, após uma cravação inicial de 15 cm de assentamento.
III. Solos que apresentam N ≤ 4 são classificados como muito compactos ou consistentes, recomendando-se fundações superficiais para esse tipo de solo.
IV. A capacidade de carga admissível pode ser estimada empiricamente com base nos valores de N obtidos pelo SPT, devendo sempre ser interpretada à luz do contexto geológico e pelo engenheiro responsável.
V. Em sondagens rotativas, o índice RQD (Rock Quality Designation) permite estimar a qualidade do maciço rochoso com base no percentual de recuperação de testemunhos com comprimento superior a 10 cm.
VI. Solos granulares, como areias e pedregulhos, não possibilitam a retirada de amostras indeformadas e geralmente são classificados por meio de índices empíricos indiretos e descrições táteis-visuais.
VII. A classificação da escavabilidade dos solos deve considerar critérios como grau de compacidade, umidade, presença de cimento natural e textura do solo, sendo inadequado utilizar apenas observações visuais não técnicas.
VIII.A profundidade mínima de sondagens para projetos de fundações está fixada na NBR 6122/2019 como o dobro da menor dimensão da edificação, independentemente do tipo de solo ou carga incidente.
Está correto o que se afirma apenas em
A
II, III, V e VI.
B
I, II, IV, VII e VIII.
C
II, IV, V, VI e VII.
D
I, III, IV, V, VI, VII e VIII.
Durante a caracterização de um solo utilizado na fundação de um galpão industrial, foi observado que o material está seco e homogêneo. A partir dos ensaios realizados, foi obtido um índice de vazios de 0,371 e um peso específico dos grãos de 38,076 kn/m³; além disso, a profundidade do lençol freático foi determinada como sendo de 12 metros. Com base nesses dados, o peso específico natural do solo enquanto estiver seco, é de aproximadamente:
A
27,77 kN/m³.
B
27,68 kN/m³.
C
27,72 kN/m³.
D
26,68 kN/m³.
De acordo com as definições da ABNT NBR 6122:2022, as estacas podem ser classificadas de acordo com o material e o processo executivo empregado. Assinale a alternativa que corresponde à descrição da estaca tipo “trado vazado segmentado (Hollow Auger)”.
A
Estaca moldada in loco executada mediante a introdução no terreno, por rotação, de um trado helicoidal constituído por segmentos de pequeno comprimento, com injeção de argamassa pela haste central simultaneamente à sua retirada.
B
Estaca moldada in loco executada por perfuração rotativa revestida com tubo recuperável, preenchida com argamassa de cimento e areia, e armada ao final da execução.
C
Estaca pré-moldada de concreto introduzida no terreno por golpes de martelo hidráulico, vibratório ou de gravidade, podendo ter emenda por soldagem ou encaixe metálico.
D
Estaca moldada in loco executada com perfuração do solo e revestimento total com camisa metálica, realizando-se o lançamento e apiloamento do concreto simultaneamente à retirada do revestimento.
E
Estaca composta por dois segmentos de materiais diferentes, como aço e concreto, unidos para melhor aproveitamento estrutural e geotécnico.
De acordo com a NR-18, a profundidade a partir da qual uma escavação somente pode ser iniciada com a liberação e autorização do profissional legalmente habilitado, atendendo o disposto nas normas técnicas nacionais vigentes, é de:
A
1,00 m
B
1,15 m
C
1,25 m
D
1,50 m
Segundo o Código de Obras, salvo a necessidade do andaime ou tapume sobre os passeios públicos, hipótese em que será obrigatória a licença, em alguns casos ficam dispensados a apresentação de projeto e requerimento para expedição de alvará de construção.
Por exemplo, em construção de muros de divisa até altura de:
A
2,20 m.
B
2,00 m.
C
1,80 m.
D
1,90 m.
E
2,10 m.
Em estacas escavadas, não há necessidade de verificação das condições de solo nem do controle de verticalidade durante a execução.
C
Certo
E
Errado
Dentre os seguintes fatores listados abaixo, qual deve ser considerado na determinação da tensão admissível de uma fundação rasa?
A
Profundidade da fundação.
B
Tipo de material da estrutura.
C
Localização geográfica da obra.
D
Cor do solo.
Uma prefeitura lançou edital para construção de uma creche em bairro periférico. Após a assinatura do contrato e início das obras, o engenheiro responsável identificou que o projeto apresentava divergências entre as cotas da fundação e o perfil do terreno, resultando na necessidade de escavações adicionais e mudança da locação. Questionado, o gestor público alegou que o projeto era básico e que os ajustes deveriam ser feitos pela construtora. Com base nas normas da ABNT e na legislação de obras públicas, registre V, para as afirmativas verdadeiras, e F, para as falsas:
(__)O projeto básico pode ser aprovado mesmo sem compatibilização entre os projetos complementares, desde que o edital de licitação indique que tais ajustes são responsabilidade do contratado.
(__)O projeto executivo deve conter elementos que possibilitem a perfeita caracterização da obra, viabilizando sua execução e aferição técnica e financeira.
(__)A ABNT NBR 6492 trata da representação gráfica de projetos arquitetônicos e é referência obrigatória para apresentação de plantas e cortes.
(__)A falta de sondagens geotécnicas em projeto básico compromete a precisão do orçamento e pode causar sobrecustos e aditivos.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
F − F − V − V.
B
F − V − V − V.
C
V − F − F − V.
D
V − V − V − F.
Na fase inicial de implantação de uma obra, a definição precisa do posicionamento das estruturas depende do traçado geométrico em campo, baseado em referências técnicas pré-estabelecidas. O engenheiro responsável precisa decidir como garantir a fidelidade entre o projeto e a marcação física do terreno. Sobre a locação da obra a partir de pontos de referência fixos externos ao terreno, marque V para as afirmativas verdadeiras e F para as falsas:
(__)A locação pode ser feita diretamente sobre o terreno, dispensando marcos externos se o terreno estiver desimpedido e for possível medir com precisão diretamente sobre os eixos projetados.
(__)Os marcos de locação devem ser fixados preferencialmente fora da área de interferência da obra, para que possam ser utilizados como base para reimplantação dos eixos durante toda a execução.
(__)O uso de gabaritos só é necessário para obras com desníveis acentuados, sendo desnecessário em terrenos planos com visibilidade total.
(__)A partir de dois marcos externos bem posicionados, é possível reconstruir o eixo de uma obra utilizando métodos de alinhamento e esquadro, sem depender da visibilidade do ponto central original.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
V − F − F − F.
B
V − F − V − F.
C
F − V − F − V.
D
V − V − V − F.
E
F − V − F − F.
