Questões de Concurso sobre NBR 6484 - Sondagens de simples reconhecimento com SPT - Método de ensaio

O ensaio SPT (Standart Penetration Test) consiste, basicamente, na cravação de um amostrador padrão no solo, através da queda livre repetida de um martelo de 65 kg, a partir de uma altura determinada. Este procedimento é realizado até a penetração de 45 cm do amostrador padrão no solo. Conta-se o número de quedas do martelo necessário para a cravação de cada seguimento de 15 cm do total de 45 cm. O resultado deste ensaio, designado por N, é a soma do número de golpes necessários a penetração dos:

O ensaio de compactação é empregado na determinação da relação entre o teor de umidade e a massa específica aparente seca de solos. Quando se utilizam soquete e cilindro grandes nesse ensaio, o maior número de golpes por camada é aplicado para o caso de energia

Em um solo arenoso, o NSPT aumenta conforme cresce o teor de argila, pois a presença de partículas mais finas reduz a porosidade, o que aumenta a compacidade do arranjo das partículas.

A investigação geotécnica é uma etapa indispensável para o projeto de fundações, permitindo conhecer as características do subsolo e orientar a escolha da solução mais segura e econômica. Sobre os métodos de investigação, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)A Sondagem à Percussão (SPT) é um método que permite a retirada de amostras deformadas do solo, a medição da resistência à penetração a cada metro e a determinação da posição do nível d'água, sendo inadequada para a investigação em maciços rochosos.

(__)O ensaio de palheta (Vane Test) é um ensaio de campo realizado "in situ" para determinar a resistência ao cisalhamento não drenada de solos argilosos moles e muito moles, fornecendo um parâmetro de resistência mais confiável que o SPT para esse tipo de solo.

(__)A Sondagem Rotativa é um método de investigação utilizado exclusivamente em solos, pois utiliza uma coroa de diamante que se desgasta rapidamente em contato com rocha sã, tornando o processo inviável economicamente.

(__)O Ensaio de Cone (CPT) é um método de sondagem estática que fornece medidas contínuas da resistência de ponta e do atrito lateral, permitindo uma excelente estratigrafia do terreno e a estimativa de parâmetros do solo, mas não coleta amostras.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

Na construção de uma edificação, seja de grande ou pequeno porte, a etapa de sondagem do solo é essencial. Existem diversos tipos de sondagem no mercado, mas o mais conhecido e utilizado é o SPT (Standard Penetration Test).

Qual a importância de realizar uma sondagem de solo para a realização de uma construção?

De acordo com a NBR6484:2001 (Solo - Sondagens de simples reconhecimento com SPT - Método de ensaio), a correta execução do laudo de sondagem é fundamental para garantir a segurança e a viabilidade técnica e econômica de uma obra. Esse laudo fornece informações detalhadas sobre as características do solo, como a classificação das camadas, a capacidade de suporte e a presença de lençol freático, permitindo o dimensionamento adequado das fundações. Diante disso, o que determina o laudo de SPT em relação ao solo?

Na execução de sondagens de simples reconhecimento de solos com ensaio de SPT por meio do método manual, na ausência do fornecimento do critério de paralisação por parte da contratante ou de seu preposto, tendo sido obtidos 6 m de resultados consecutivos indicando um índice de resistência à penetração igual ou superior a 25 golpes, a sondagem poderá ser paralisada.

Para a construção de um aterro sanitário, é necessária a investigação do subsolo da área do terreno. Marque a alternativa que apresenta somente os ensaios imprescindíveis para realizar a classificação do solo pelo Sistema de Classificação Unificado (USC) e pelo Sistema Rodoviário de Classificação (HRB).

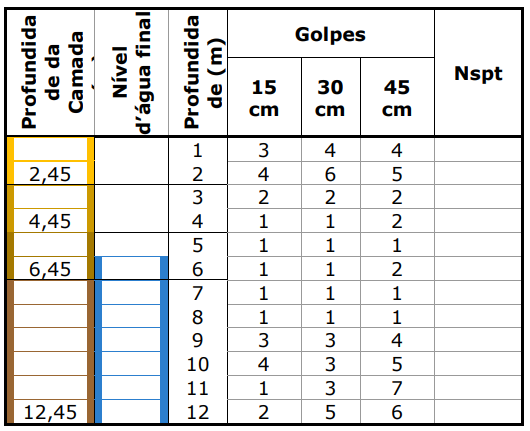

A empresa Alpha Engenharia foi contratada para realizar uma sondagem SPT (Standart Penetration Test) de um determinado empreendimento. Após a realização da sondagem em campo, o engenheiro deu início a elaboração do relatório de campo, anotados as informações sobre cada camada de metro em metro e o número de golpes de cada uma delas o engenheiro obteve a seguinte tabela:

Por fim o engenheiro definiu os valores dos índices de resistência à penetração (Nspt) e completou as informações. Com base nos dados da tabela, marque a alternativa que corresponde corretamente aos valores do Nspt de cada metro de profundidade determinado pelo engenheiro:

Durante a execução de uma sondagem a percussão, a cada metro de perfuração, a partir de 1 metro de profundidade, deve ser executado o SPT (Standard Penetration Test). O SPT consiste, em geral, na cravação de um amostrador padrão, por meio de golpes, numa extensão de 45 cm. Esses golpes são contados, separadamente, para cada 15 cm cravados.

Sabendo-se que, para um determinado ensaio, foram feitas as seguintes contagens:

Primeiro segmento de 15 cm: 8 golpes;

Segundo segmento de 15 cm: 10 golpes;

Terceiro segmento de 15 cm: 7 golpes.

O valor do Índice de Resistência à Penetração, correspondente a esse SPT, é:

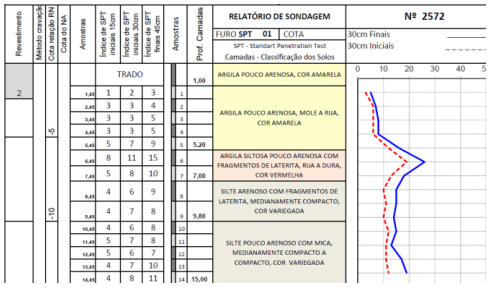

Considerando a figura 04402, assinale a opção correta acerca da execução da sondagem e da apresentação dos resultados.

A partir das informações constantes da figura 04402, relativas a um perfil de sondagem do tipo SPT (standard penetration test), infere-se que, na situação apresentada, o índice de resistência à penetração, na profundidade de 5 m, é igual a

O ensaio de sondagem à percussão (SPT - Standard Penetration Test) é um dos procedimentos de investigação geotécnica mais utilizados no Brasil para o projeto de fundações. Acerca do assunto, registre V, para as afirmativas verdadeiras, e F, para as falsas:

(__)O ensaio SPT é o método padrão para determinar a resistência e a classificação de maciços rochosos, sendo a contagem de golpes diretamente proporcional à dureza da rocha.

(__)Para solos argilosos, um elevado número de golpes no SPT, como 25, indica que o solo se encontra em um estado de consistência classificado como "mole".

(__)O termo "compacidade" é utilizado para descrever a condição de solos argilosos, enquanto o termo "consistência" se aplica a solos arenosos.

(__)A resistência à penetração dinâmica obtida no ensaio SPT permite uma correlação empírica para estimar a compacidade das areias e a consistência das argilas.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

O critério de paralisação das sondagens é de responsabilidade técnica da contratante ou de seu preposto e deve ser definido de acordo com as necessidades específicas do projeto. Na ausência do fornecimento do critério de paralisação por parte da contratante ou de seu preposto, as sondagens devem avançar até a profundidade na qual tenham sido obtidos, de acordo com a NBR 6484 de 2020, os seguintes critérios, EXCETO:

Em relação a sondagens de simples reconhecimento (SPT), de acordo com a ABNT NBR 6484, analise as assertivas a seguir, assinalando V, se verdadeiras, ou F, se falsas.

( ) A elevação do martelo até a altura de 75 cm, marcada na haste-guia, deve ser feita por meio de cabo têxtil com diâmetro de 19 mm a 25 mm, de modo a se encaixar sem folga no sulco da roldana da torre, de forma a permitir a queda sob pressão mecanizada do martelo.

( ) Quando a cravação atingir 45 cm, o índice de resistência à penetração N é expresso como a soma do número de golpes requeridos para as três etapas de penetração de 15 cm.

( ) Quando, com a aplicação do primeiro golpe do martelo, a penetração for superior a 45 cm, o resultado da cravação do amostrador deve ser expresso pela relação deste golpe com a respectiva penetração.

( ) A cada metro de perfuração, a partir de 1 m de profundidade, devem ser colhidas amostras dos solos por meio do amostrador-padrão, com execução de SPT.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Em um processo de reconhecimento geotécnico preliminar para a implantação de uma nova edificação hospitalar, será executada uma sondagem à percussão com SPT, conforme a ABNT NBR 6484:2020. De acordo com essa Norma, qual é a profundidade inicial de perfuração, realizada com trado-concha ou cavadeira manual, antes da instalação do primeiro segmento do tubo de revestimento com sapata cortante?

Quando a sondagem SPT atingir rocha ou camada impenetrável à percussão, como um solo de alteração de rocha, pode ser nela interrompida. Nesses casos, antes de prosseguir com a sondagem rotativa deve-se analisar basicamente se a sondagem à percussão, até a camada impenetrável do solo sondado é conclusiva para absorver as cargas induzidas oriundas do elemento construtivo que se pretende executar. Desta forma, muito frequentemente, necessita-se prosseguir o processo de sondagem através da chamada sondagem rotativa, que consiste na utilização de um equipamento mecanizado, com hastes, coroa de corte adiamantada e barrilete amostrador. Através de forças de rotação e penetração ele atua com poder cortante e obtém amostras de materiais rochosos em formato cilíndrico, também denominadas testemunhos. Com base nos testemunhos, informações importantes sobre o substrato rochoso, em estudo, são obtidas, como o grau de alteração, o grau de fraturamento e o IQR – Índice de Qualidade da Rocha. Na fase de coleta das amostras, durante a execução das sondagens, pode-se avaliar a qualidade do maciço rochoso, por um número chamado percentagem de recuperação do testemunho, que nos indicará o IQR da rocha. A percentagem de recuperação é definida como a razão entre o comprimento do testemunho recuperado e o comprimento do trecho perfurado. De acordo com os dados a seguir, calcule o IRQ da rocha e sua classificação. Em seguida, marque a alternativa correta.

Dados:

Alteração de rocha – Gnaisse;

Equipamento sistema DCDMA – Americano:

Coroa tipo NX;

Diâmetro da coroa – 76,5mm;

Diâmetro do testemunho – 54,00mm;

L – comprimento do testemunho (cm);

H – comprimento do trecho perfurado (cm);

Valores:

L = 152cm;

H = 200cm;

Fórmulas:

IQR(%) = (L/H)*100;

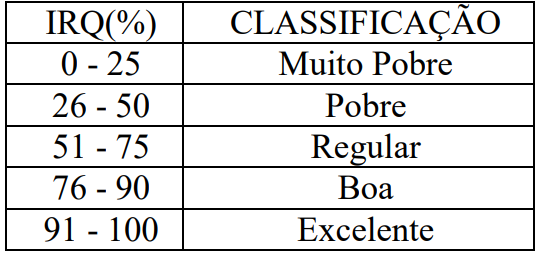

Classificação da Qualidade da Rocha:

O SPT também conhecido como de Standard Penetration Test é um método empregado em investigações geotécnicas que consiste na cravação de um amostrador no solo através de golpes repetidos de um martelo padronizado. Esse procedimento possibilita a obtenção de informações importantes sobre as características do terreno, incluindo, a cota do nível d'água.

Analisando os dados acima, assinale a alternativa correta.

Considerando os métodos de investigação geotécnica para sondagem em solos, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A sondagem à percussão consiste em perfurações executadas por meio da cravação de um amostrador para a medida de índices de resistência à penetração, obtenção de amostras indeformadas, determinação do nível de água e execução de vários ensaios in situ.

( ) A sondagem a trado consiste em perfurações executadas com trados manuais, tipo cavadeira espiral ou helicoidal. É utilizada quando se necessita coletar amostras indeformadas para ensaios de caracterização do solo.

( ) A sondagem rotativa é indicada para investigação de rochas, utilizando brocas que permitem perfurações profundas. É utilizada para investigar as condições geotécnicas de maciços rochosos e solos impenetráveis.

( ) O ensaio de cone consiste, basicamente, na cravação no solo, por meio de uma haste com ponta cônica, a uma velocidade rápida e variável. É utilizado para determinar parâmetros do solo, como resistência e permeabilidade.

Assinale a sequência correta.

O primeiro requisito para se abordar qualquer ensaio relacionado às fundações de uma estrutura é o reconhecimento, tão perfeito quanto possível, das condições do subsolo. Com relação aos ensaios de campo que podem ser executados, considere as afirmativas a seguir:

I. Ensaio dilatométrico consiste na expansão de uma sonda cilíndrica no interior do terreno, em profundidades preestabelecidas.

II. Ensaio de palheta é empregado na determinação da resistência ao cisalhamento, não drenada, de solos moles.

III. Ensaio sísmico fornece, basicamente, a velocidade de propagação da onda cisalhante.

Está correto o que se afirma em
