Questões de Concurso sobre NBR 6484 - Sondagens de simples reconhecimento com SPT - Método de ensaio

Considerando a sondagem de simples reconhecimento com SPT (Standard Penetration Test), a sondagem deve ser iniciada com emprego do trado-concha ou cavadeira manual até qual profundidade?

Durante uma sondagem de simples reconhecimento com SPT a cravação do amostrador-padrão é interrompida antes dos 45 cm de penetração se, em qualquer dos três segmentos de 15 cm, o número de golpes ultrapassar X. Assinale a alternativa que apresenta corretamente o valor de X.

Na sondagem do tipo SPT, a partir de 1 metro de profundidade devem ser colhidas amostras dos solos por meio do amostrador-padrão. Com qual frequência deve ser feita essa coleta?

O índice de resistência a penetração (N) é determinado pelo número de golpes correspondente à cravação de 30 cm do amostrador padrão, após a cravação inicial de 15 cm.

A cabeça de bater, utilizada na sondagem de simples reconhecimento com SPT, deve ser fixada por meio de rosca na parte superior da composição de hastes de cravação, e possui massa nominal entre

Sobre o método de ensaio da Sondagem de Simples Reconhecimento (SPT), analise as assertivas abaixo, de acordo com a NBR 6484, e assinale a alternativa correta.

I. O amostrador-padrão utilizado no ensaio SPT deve possuir cabeça e corpo, além de sapata ou bico. A cabeça, entre outras características, deve ter dois orifícios laterais para saída da água e do ar. Já o corpo, entre outras características, deve ser perfeitamente retilíneo, sem amassamentos e ondulações, podendo ser bipartido ou não.

II. O martelo padronizado utilizado no ensaio SPT deve consistir em uma massa de ferro de forma prismática ou cilíndrica.

III. Torre com roldana, moitão e corda fazem parte da lista de componentes do equipamento do sistema manual para execução do ensaio SPT. IV. A SPT deve ser iniciada com emprego de trado-concha ou cavadeira manual até a profundidade de 1 m.

Considerando as técnicas construtivas e etapas existentes para concepção e execução de uma obra de engenharia civil, qual das etapas a seguir é um dos principais ensaios para a definição das características de resistência do solo a ser trabalhado:

Sabemos que o ensaio de sondagem de simples reconhecimento com SPT (Standard Penetration Test) é o ensaio para determinação do índice de resistência à penetração N. Marque a alternativa correta sobre esse índice:

Em um boletim de sondagem de simples reconhecimento à percussão (SPT), em função do número “N”, que é o índice de resistência à penetração determinado pelo número de golpes correspondente à cravação de 30 cm do amostrador-padrão, após a cravação inicial de 15 cm, utilizando-se martelo de 65 kg de massa, a areia e silte arenoso podem ser designados como: muito mole, mole, média(o), rija(o), muito rija(o) e dura(o).

O reconhecimento das condições do subsolo constitui pré-requisito para projetos geotécnicos. No Brasil, várias técnicas são utilizadas para a realização das sondagens de campo. Dentre elas, a sondagem de simples reconhecimento com ensaio de SPT é reconhecidamente a mais popular. Baseado na norma ABNT NBR 6484: 2020 que especifica o método de execução deste ensaio, assinale qual dos critérios abaixo deve ser utilizado para o dimensionamento do número mínimo de furos a ser executado em uma obra.

Considere o trecho a seguir extraído da norma ABNT NBR 6484:2020 – Solo – Sondagem de simples reconhecimento com SPT – Método de ensaio:

“Este método consiste na perfuração e cravação dinâmica de amostrador-padrão, a cada metro, resultando na determinação do tipo de solo e de um índice de resistência, bem como na observação do nível da água dentro do furo de sondagem.”

Considerando a finalidade desse ensaio, seu procedimento executivo e a forma de obtenção dos resultados descrita na referida norma, assinale (V) para as afirmativas verdadeiras ou (F) para as falsas.

( ) O Standard Penetration Test (SPT) consiste na investigação do solo por um processo conhecido como sondagem rotativa.

( ) Nas operações de avanço da perfuração com a utilização de trado, este deve ser cravado por meio da aplicação de golpes do martelo padronizado.

( ) Após a montagem da composição de cravação, devem ser registradas quaisquer penetrações que eventualmente ocorram devido ao peso próprio desse conjunto.

( ) Após finalizadas todas as atividades do ensaio, os furos de sondagem devem ser totalmente preenchidos com calda de cimento, bentonita ou mistura apropriada.

( ) O procedimento de cravação por percussão do amostrador se dá pela aplicação de golpes de martelo com 65 kg de massa, que deve cair em queda livre a uma altura padronizada de 75 cm.

A sequência correta é

Para o ensaio de determinação do índice de suporte Califórnia, na fase em que os corpos de prova são imersos em tanque com água por determinado período de tempo, serão observados e registrados os valores de

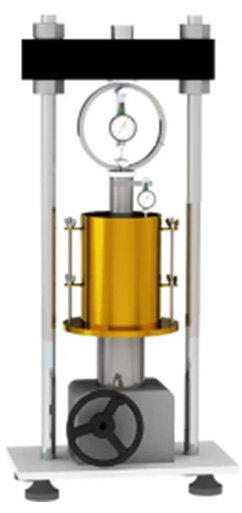

A figura a seguir ilustra um equipamento utilizado para ensaios em construção civil.

O ensaio realizado por esse equipamento é denominado:

Na ausência do fornecimento do critério de paralisação por parte do contratante ou de seu preposto, as sondagens devem avançar até que seja atingido um dos seguintes critérios: avanço da sondagem até a profundidade na qual tenham sido obtidos 10 m de resultados consecutivos, indicando N iguais ou superiores a 30 golpes.

Conforme figura 01, marque a alternativa que indicar as verificações possíveis para o seguimento de laje nervurada que devem ser realizadas segundos os requisitos normatizados.

Figura 01: Detalhe de laje nervurada

A sondagem é uma técnica essencial na construção civil que consiste na coleta de informações sobre as características do solo e subsolo de um determinado local. Ela desempenha um papel crucial no planejamento e na execução de obras, pois fornece dados que ajudam a determinar o tipo de fundação, a capacidade de suporte do solo, a presença de água subterrânea e outros fatores relevantes para o projeto. Existem diferentes métodos de sondagem, sendo os mais comuns o SPT (Standard Penetration Test), o CPT (Cone Penetration Test) e a sondagem a trado. Cada um deles é adequado para diferentes situações e fornece informações específicas. Em relação à sondagem a trado é um método de investigação geológico-geotécnica que utiliza como instrumento o trado, um tipo de amostrador de solo constituído por lâminas cortantes, e podem ser apenas do tipo espiraladas trado helicoidal ou espiralado, por isso, o método de sondagem mais comum é o SPT.

O método de ensaio empregado para a exploração do subsolo, mas que não faz parte do grupo in loco é o:

A sondagem de simples reconhecimento com SPT é prescrita pela norma ABNT NBR 6484:2020. Este tipo de sondagem tem por finalidade fornecer as seguintes informações: tipos de solos e suas respectivas profundidades de ocorrência; indicação da posição do nível de água (quando ocorrer) durante a execução de cada sondagem, e o índice de resistência à penetração N a cada metro. A respeito da sondagem SPT realizada pelo sistema manual, assinale a alternativa CORRETA.

O método de execução de sondagens de simples reconhecimento de solos com ensaio de SPT pode ser executado de duas formas: sistema de sondagem manual e sistema de sondagem mecanizado. Ambos têm por finalidade, fornecer os tipos de solos e suas respectivas profundidades de ocorrência, a indicação da posição do nível de água, quando ocorrer, durante a execução de cada sondagem, e o índice de resistência à penetração a cada metro. Sobre o sistema de sondagem manual, qual dos itens abaixo está CORRETO?

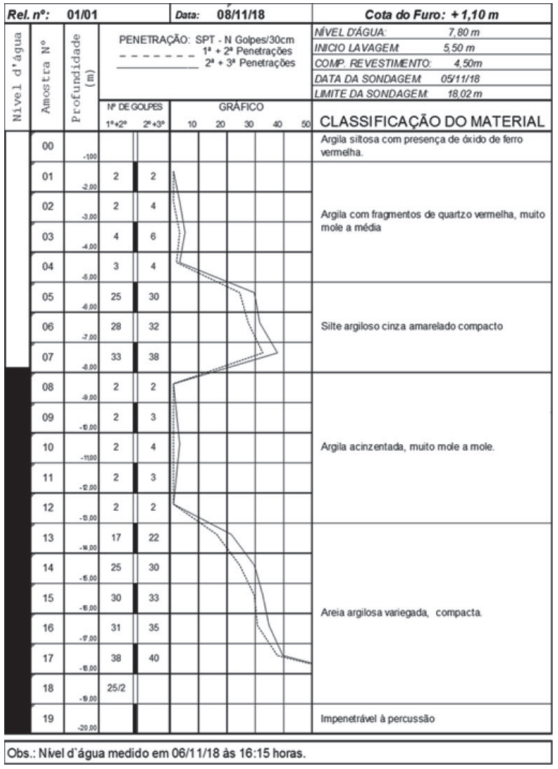

A fundação de um edifício residencial será projetada, tendo como referência o laudo de sondagem SPT a seguir. Sabe-se que esse edifício deverá ter vinte pavimentos, 18 m de largura, 24 m de comprimento e o fundo de seu subsolo deverá ficar assentado na cota –2,90 m.

Figura 1 - Laudo de sondagem.

Considerando o laudo de sondagem, marque a alternativa que apresenta o tipo de fundação mais indicado para essa obra e em qual camada ele deveria ser apoiado.
