Questões de Concurso sobre NBR 6484 - Sondagens de simples reconhecimento com SPT - Método de ensaio

Na sondagem de solos para fundações profundas, o ensaio mais utilizado para obtenção do índice de resistência à penetração é o:

No projeto de fundações para escolas, o ensaio SPT fornece o número de golpes N que, após correções (energia e sobrecarga), auxilia na estimativa da resistência e na identificação de camadas mais compressíveis para escolha do tipo de fundação.

O índice de resistência à penetração, em sondagens do tipo SPT é determinado pelo número de golpes correspondente à cravação de 30 cm do amostrador-padrão, após a cravação inicial de 15 cm, utilizando-se corda de sisal para levantamento do martelo padronizado. A perfuração e cravação dinâmica do amostrador-padrão, a cada metro, resulta na determinação do tipo de solo e de um índice de resistência, bem como da observação do nível do lençol freático. Sobre o resultado, expresso em Relatório de Sondagem do tipo SPT, assinale a alternativa correta.

Os resultados dos ensaios de penetração de cone mecânico podem ser utilizados para interpretação da estratigrafia e classificação do tipo de solo.

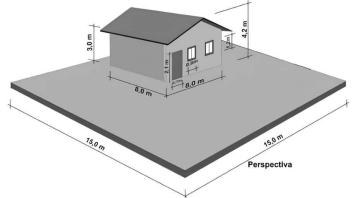

Considere a perspectiva simplificada a seguir:

fonte:fundacaoCECIERJ,2016

Assinale a alternativa que apresenta corretamente o valor do perímetro do terreno em metro:

A investigação geotécnica do subsolo por meio de sondagens é uma etapa fundamental e obrigatória antes da execução de qualquer obra de engenharia, conforme as normas brasileiras (NBR 8036 e NBR 6484). O método mais comum no Brasil é a Sondagem a Percussão com Medida de Torque (SPT - Standard Penetration Test).

Sobre os procedimentos e informações obtidas na execução da sondagem SPT, analise as alternativas e assinale a CORRETA:

Dentre os métodos de análise estrutural para situações de projeto, segundo a norma ABNT NBR 6118:2024, o método que considera as não linearidades, admitindo-se materiais de comportamento rígido-plástico ou elastoplástico perfeito, cuja verificação se dá apenas no ELU, é a análise

As afirmativas a seguir dizem respeito à execução de sondagem de simples reconhecimento com SPT.

I. A sondagem deve ser iniciada com o emprego do trado helicoidal.

II. A cabeça de bater é utilizada para aplicação de golpes no topo das hastes, durante a realização do ensaio de SPT.

III. O trépano é a ferramenta utilizada na operação de perfuração com circulação de água.

Está correto o que se afirma em

Para determinar as características do solo em um terreno onde será construída uma nova edificação, um engenheiro civil está analisando um laudo de sondagem. No laudo, encontra-se o valor de (N), que é um índice crucial para a avaliação da resistência do solo. Assinale a alternativa que descreve CORRETAMENTE o significado da letra (N) em um laudo de sondagem.

Na execução de sondagem à percussão (SPT), a profundidade de cravação do barrilete amostrador, por meio de impactos sucessivos, é igual a:

Diversos equipamentos podem ser empregados em serviços de prospecção geotécnica de um solo. Um aparelho adequado para realizar sondagens preliminares de reconhecimento de um terreno, a baixas profundidaes, é o(a):

A respeito de sondagens de simples reconhecimento de solos com ensaio SPT (Standard Penetration Test) de acordo com a NBR 6484/2020 os sistemas de sondagem, tanto manual quanto mecanizado, tem a finalidade de fornecer informações acerca do tipo de solo e suas respectivas profundidades de ocorrência, indicação de posição de nível de água (quando ocorrer) e o índice de resistência a penetração “N” a cada metro. Acerca do índice “N”, assinale a alternativa que corresponde a definição do índice de resistência a penetração:

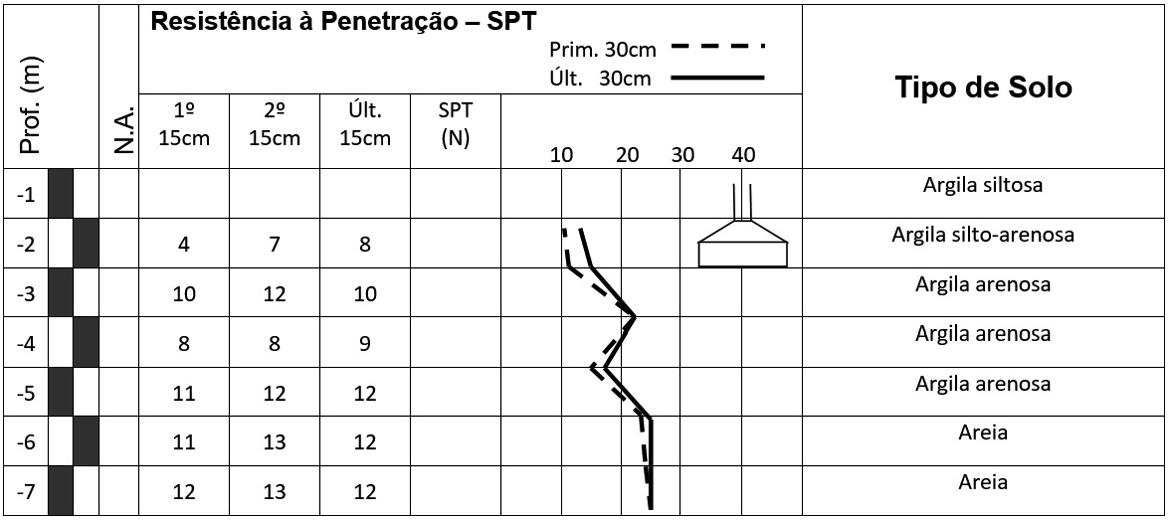

A figura a seguir mostra um boletim hipotético de uma sondagem SPT (Standard Penetration Test).

O indicador da resistência NSPT dessa sondagem na profundidade de 3m é igual a:

Jorge possui dois terrenos, um no centro da cidade com 300 m² e outro mais afastado com 1000 m². Ele pretende construir uma casa de 210 m² de área de projeção no terreno do centro e uma casa de 600m² de área de projeção no outro terreno. Jorge precisará contratar serviços de sondagem e reconhecimento de solo SPT, assim, pode-se afirmar que serão necessários, para os dois terrenos juntos, no mínimo, X pontos de sondagem. Assinale a alternativa que contém o valor correto de X:

Para realização de projetos de fundações é necessário se traçar o perfil do solo do local da edificação. Dentre os métodos de sondagem apresentados a seguir e utilizados na construção civil, o mais comum é o método de sondagem

Sobre as sondagens do tipo SPT (Standard Penetration Test), é INCORRETO afirmar que:

A respeito do método de sondagem de simples reconhecimento de solos com ensaio SPT (Standard Penetration Test), analise as assertivas a seguir:

I. Na sondagem do tipo SPT, a partir de 1 metro de profundidade, devem ser colhidas amostras dos solos por meio do amostrador-padrão. Essa coleta deve ser feita a cada 45 cm.

II. N é o índice de resistência à penetração determinado pelo número de golpes correspondente à cravação de 45 cm do amostrador-padrão, após a cravação inicial de 15 cm, utilizando martelo de 65 kg de massa.

III. O ensaio SPT busca estabelecer uma relação entre o número de golpes aplicados sobre um amostrador e a resistência do solo em questão.

IV. No ensaio SPT, a cravação do amostrador-padrão é interrompida antes dos 45 cm de penetração sempre que ocorrer uma das duas situações: se em qualquer dos três segmentos de 15 cm, o número de golpes ultrapassar 30; e se o amostrador-padrão não avançar durante a aplicação de cinco golpes sucessivos do martelo.

V. Quando, com a aplicação do primeiro golpe do martelo, a penetração for superior a 45 cm, o resultado da cravação do amostrador deve ser expresso pela relação deste golpe com a respectiva penetração. Exemplo: 1/53.

Quais estão corretas?

Na sondagem de simples reconhecimento com SPT (Standard Penetration Test), a cabeça de bater da composição de cravação, que vai receber o impacto direto do martelo, deve ser constituída por tarugo de aço com massa nominal entre:

Analise o registro de golpes de um ensaio SPT realizado em um terreno:

Primeiro metro: 1/15 − 1/15 − 2/15

Segundo metro: 2/15 − 2/15 − 3/15

Terceiro metro: 4/15 − 7/15 − 10/15

Quarto metro: 20/15 − 22/15 − 25/15

Assinale a alternativa que apresenta a soma do Nspt de todas as camadas de solo.

A sondagem de simples reconhecimento com SPT (standard penetration test) é o ensaio para determinação do índice de resistência à penetração N. Assinale, dentre as afirmações a seguir, qual é a definição de N.
