Questões de Concurso sobre Telhados

A planta de cobertura é uma representação da projeção superior da edificação em um plano horizontal. O desenho da planta de cobertura é uma composição de traços que delimitam o encontro dos diversos elementos que compõem o telhado. A esse respeito, observe na figura abaixo o elemento de número 02.

Figura: planta de cobertura

Sobre esse elemento, assinale a alternativa correta.

A estanqueidade e o desempenho térmico constituem os dois principais pontos para a avaliação da utilização de um telhado. Dentre as causas das falhas de adequabilidade a esses aspectos, analise as afirmativas abaixo.

I. deslocamento dos componentes durante fortes ventos (declividades e assentamentos inadequados).

II. deslocamento das telhas decorrentes de deformações excessivas das estruturas de sustentação.

III. trasbordamento de calhas e rufos.

Assinale a alternativa correta.

Calha é o dispositivo destinado a recolher a água da chuva. A figura a seguir representa a uma calha do tipo:

Tesoura é a denominação dada ao conjunto das peças que formam a estrutura do telhado, sobre quais são algumas dessas peças, assinale a alternativa correta.

O plano inclinado que define o caimento de um telhado é denominado:

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado.”. Considerando que em uma determinada cidade o código de obras estabelece que o ponto do telhado de casas residenciais não pode ultrapassar a altura de 1,10 metros, é correto afirmar que se o telhado de uma residência possuir vão de 7 metros e inclinação de 30%:

Considerando a estrutura completa para fazer a cobertura do depósito, com a utilização de telhas romanas, analise as seguintes afirmações:

I. As telhas devem ser fixadas em ripas, primeiramente em terças e finalmente nas tesouras.

II. As telhas devem ser fixadas em ripas, primeiramente nos caibros, depois em terças e finalmente nas tesouras.

III. As telhas devem ser fixadas em ripas, diretamente nas tesouras.

Está (estão) correta(s):

Acerca dos projetos de obras civis, assinale a alternativa correta:

Em relação aos telhados de fibrocimento, assinale a afirmativa INCORRETA.

As figuras A e B a seguir mostram, respectivamente, a planta baixa e a planta de corte de um telhado de águas I e II.

A tabela seguinte mostra a correspondência entre inclinação em porcentagem (%) e em graus, além dos valores do cosseno e da secante dos ângulos de inclinação em graus.

Qual é a inclinação mínima recomendada (%) para a construção de uma estrutura de madeira para telha cerâmica do tipo colonial?

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado. Para o cálculo desse ponto é necessário saber o vão a ser vencido e o grau de inclinação - ou porcentagem de inclinação - da telha a ser utilizada.”

(SALGADO, J. – Técnicas e Práticas Construtivas para Edificação)

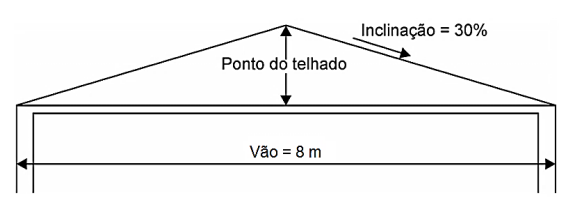

Como base nisso, vamos considerar: vão de 8 metros; inclinação de 30% para o telhado; a cumeeira está no meio do vão, como demonstra a figura a seguir:

Com base nisso, assinale a alternativa que corresponde corretamente a altura (em metros) da cumeeira:

Os caibros são peças de madeira que ficam na longitudinal dos telhados. A principal função dessas peças é servir de apoio para as peças cerâmicas que virão sobre elas e também transferir parte do peso total para as ripas.

Sobre telhado, leia as afirmações abaixo:

I. Pode-se construir o telhado sem uso de tesouras. Para tanto deve-se apoiar as terças em estruturas de concreto ou em pontaletes.

II. As telhas cerâmicas têm início com a preparação da argila, e consistem na mistura de várias argilas. Na próxima etapa, a argila já misturada passa por uma moagem e por uma refinação chegando até a extrusora, onde o pó de argila se transforma em massa homogênea e sem impurezas. Essa massa passa pelas prensas de moldagem, indo diretamente para a secagem. Só então é feita a primeira seleção e a primeira queima em forno a uma temperatura de 900°C.

Assinale a alternativa correta.

“Como regra básica, a estrutura de uma cobertura é composta de um sistema treliçado destinado a suportar todo o carregamento da cobertura, além dos esforços provenientes da ação das intempéries, como variação de temperatura, chuva, vento e neve.”

(SALGADO, J. – Técnicas e Práticas Construtivas para Edificação)

Com base nisso, assinale a alternativa incorreta acerca da nomenclatura e sua definição:

A estrutura das cobertas de telhados tem como funções principais a sustentação e fixação das telhas e a transmissão dos esforços solicitantes para os elementos estruturais, para garantir a estabilidade da coberta. A estrutura da coberta pode ser dividida em:

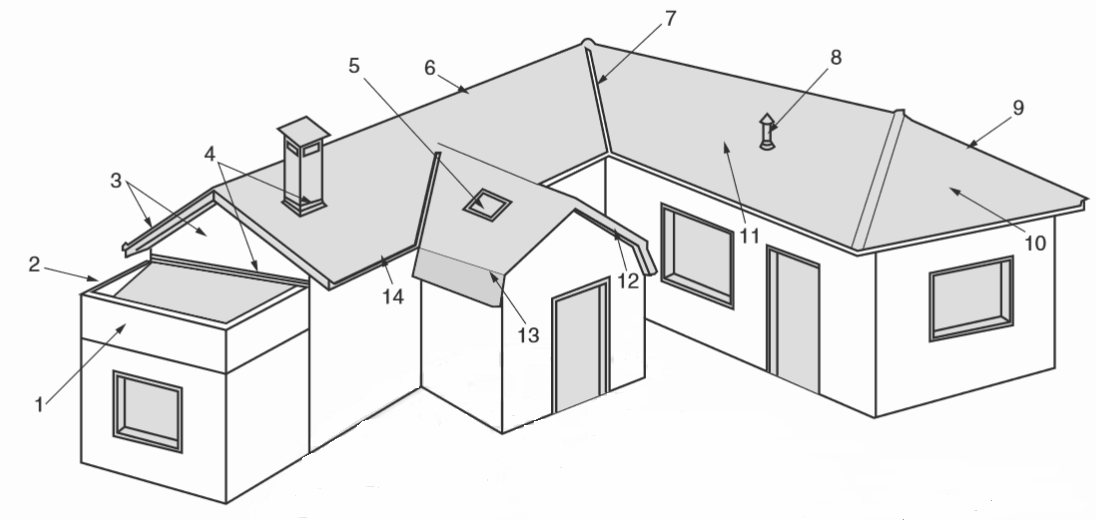

Considere a figura a seguir, que representa o subsistema de telhados.

Assinale a correta designação dos subsistemas de telhado indicados em 1, 6, 7 e 10, respectivamente.

Na restauração da estrutura de um telhado de madeira, nas áreas seladas ou embarrigadas, caso as ripas estejam deterioradas e não suportem reforço, a peça deverá ser substituída por outra feita em madeira da mesma espécie.

De acordo com os conceitos das partes componentes de um telhado, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Espigão: aresta inclinada definida pelo encontro entre duas águas, que formam um diedro convexo, isto é, o espigão é um divisor de águas.

( ) Fiada: sequência de telhas no sentido de sua largura.

( ) Faixa: sequência de telhas no sentido de seu comprimento.

( ) Rufo: peça complementar de arremate entre o telhado e uma parede.

A sequência está correta em
