Questões de Concurso sobre Telhados

Seguindo a fórmula (i=hx100/b) para descobrir o caimento da cobertura em porcentagem, qual valor de (i), sabendo que h= 1,20 e b= 4,50?

A cobertura deve proteger a construção das intempéries (chuva, poeira, sol, ventos, temperaturas extremas), sem perder sua estabilidade estrutural ao longo de toda a sua vida útil, devendo ter também risco baixo e aceitável de incêndio. O desempenho estrutural, térmico e acústico, o nível de segurança contra incêndio, a funcionalidade e acessibilidade, e as condições de durabilidade e possibilidade de manutenção são aspectos fundamentais que devem ser observados na avaliação de uma cobertura. Nesse sentido, analise as afirmativas abaixo.

I. As sobrecoberturas são destinadas a promover conforto térmico, funcionam como isolante por interceptar 95% da radiação, diminuindo consideravelmente a passagem de carga térmica pelo telhado. Normalmente são compostas por produtos aluminizados. Corretamente instaladas, evitam as infiltrações de água provenientes de goteiras do telhado, conduzindo para fora da construção, também dificultam a passagem de umidade e vapor de água e a entrada de poeira, fuligem e poluição.

II. As subcoberturas são instaladas sobre o telhado antigo, não necessitando de desmontagens de estruturas ou telhas. O telhado original é conservado evitando interrupções na sua produção. Sua cobertura ganha um excelente isolamento térmico colocado entre a ccbertura antiga e a nova, funcionando também como solução definitiva contra vazamentos, Em pouco tempo tem-se uma nova cobertura, com um excelente isolamento térmico e aparência impecável.

III. A trama é a parte da estrutura da cobertura que forma uma superfície paralela àquela formada pelo telhado. Usualmente ela é formada pelo conjunto das ripas, caibros e terças e tem a função de sustentar as telhas, mas em alguns casos pode não ser necessária.

Assinale a alternativa correta.

Sobre os componentes das coberturas em madeira, relacione as peças abaixo à sua definição CORRETA e assinale a sequência correspondente:

I-Frechal

II-Rufo

III-Rincão

IV-Cumeeira

( ) Aresta inclinada delimitada pelo encontro entre duas águas que formam um ângulo reentrante, sendo consequentemente um captador de águas (também chamado de água-furtada) .

( ) Viga de madeira colocada no respaldo de paredes, com a função de distribuir as cargas concentradas provenientes de tesouras, de vigas principais ou de outras peças de madeira da estrutura.

( ) Aresta horizontal delimitada pelo encontro entre duas águas (painéis do telhado), geralmente localizada na parte mais alta do telhado.

( ) Peça complementar de arremate entre o telhado e uma parede.

Faixa horizontal que moldura de forma contínua a parte superior de um edifício, com a função de dar estética ao telhado.

Esta é a definição de:

Considerando o vocabulário relativo a telhados, assinale a alternativa correta.

Leia as afirmativas a seguir:

I. A telha é uma peça utilizada em revestimento de coberturas inclinadas (telhados).

II. A alvenaria estrutural é um sistema construtivo que une a estrutura e a vedação da edificação.

Marque a alternativa CORRETA:

Analise as afirmações abaixo e assinale a alternativa INCORRETA:

São considerados componentes de uma tesoura na estrutura do telhado, EXCETO:

Assinale a alternativa correta:

I – As treliças de cobertura — também chamadas de tesouras — sustentam o telhamento e seu vigamento de apoio. No caso de telhas cerâmicas, mais usadas em coberturas de edificações residenciais, o vigamento de apoio é composto dos seguintes elementos:

terças — vigas vencendo o vão entre treliças e apoiando-se, em geral, em seus nós;

caibros — apoiam-se nas terças e são espaçados de 40 a 60 cm;

ripas — peças nas quais se apoiam as telhas cerâmicas e cujo espaçamento (da ordem de 35 cm) é função do comprimento da telha.

II – A treliça Howe é o tipo de treliça mais tradicional para uso em madeira, e seus componentes recebem uma designação especial, em função da geometria e dos esforços atuantes para cargas de gravidade: tração na diagonal e no banzo superior e compressão no montante e no banzo inferior.

III – Os valores mínimos do ângulo entre o plano do telhamento e o plano horizontal são da ordem 25° para telhas cerâmicas e 2° para telhas metálicas.

Para que as telhas de uma obra sejam encomendadas, faz-se necessário o cálculo da área total do telhado a ser coberto. Considerando a vista superior deste telhado e a vista de um de seus cortes, conforme figura abaixo, o valor da área total, em m2, deste telhado, vale, aproximadamente:

Uma armação, ou trama, de uma cobertura é constituída por peças que se apoiam sobre as tesouras e que recebem as telhas.

Uma armação para telhados com telhas cerâmicas é formada por:

No acompanhamento da execução da obra de recuperação da cobertura de uma escola municipal no munícipio de Unaí, os elementos indicados por (I), (II), (III) e (IV) tiveram de ser classificados para orientação dos instaladores, pelo técnico em edificações.

Assim, os componentes do telhado, identificados por (I), (II), (III) e (IV), respectivamente, correspondem a

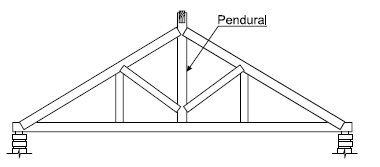

Na tesoura de madeira da figura, o pendural tem seção transversal retangular com medidas 7,5 cm por 10,0 cm.

O comprimento máximo desse pendural é de

Com base nas definições dos componentes de uma cobertura, assinale a alternativa INCORRETA.

As estruturas de madeira conhecidas como "tesouras", são elementos autoportantes responsáveis pela transmissão das cargas da cobertura para as paredes ou pilares de uma obra.

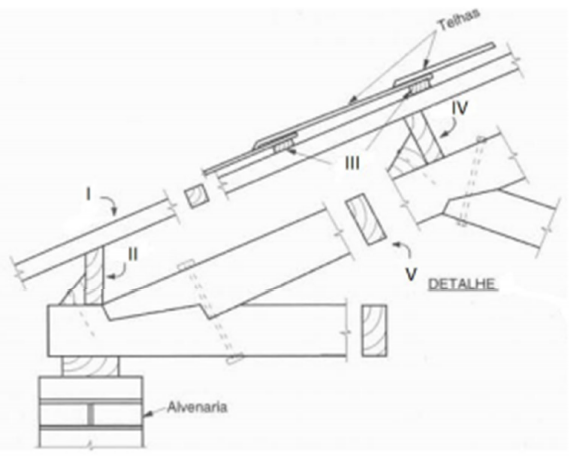

A figura abaixo mostra o detalhe em corte de um telhado a ser executado com estrutura de madeira e telhas cerâmicas.

A peça indicada pelo número I é conhecida como:

“Ponto do telhado é a altura da cumeeira, ou seja, é o ponto mais alto do telhado.”. Com base nisso, assinale a alternativa que representa CORRETAMENTE o ponto do telhado de um vão de 8 metros, com inclinação de 30%, sendo que a cumeeira está no centro do vão:

Conforme a NBR 15575-5:2013 – Requisitos para sistemas de coberturas, TRAMA é uma estrutura:

O telhado é composto por diversos elementos. Sobre alguns deles, assinale a alternativa correta.

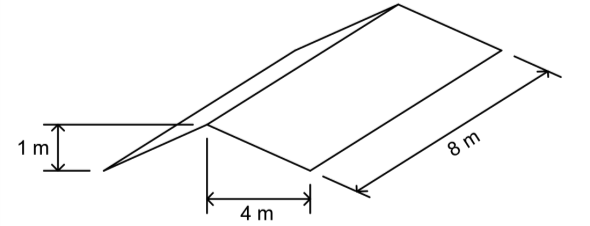

A figura a seguir representa um telhado de duas águas e suas dimensões.

Figura: Telhado de duas águas e suas dimensões em m (metros).

Para o cálculo de drenagem da vazão de água da chuva que cai sobre o telhado, a Norma Técnica da ABNT (Associação Brasileira de Normas Técnicas) “NBR 10844/1989 – Instalações prediais de águas pluviais” prescreve uma área de contribuição correspondente a cada uma das duas superfícies inclinadas, apresentadas na figura. Assinale a alternativa que apresenta corretamente o valor desta área.

O conjunto de peças que transmitem cargas à tesoura e sustentam, ao mesmo tempo que fixam as telhas, se chama engradamento. Quanto à denominação dessas peças, assinale a alternativa correta.
