Questões de Concurso sobre Telhados

Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto abaixo.

Ripas são peças de madeira colocadas ____________ e pregadas sobre _________ atuando como apoio das telhas.

Considere as seguintes definições acerca dos sistemas de coberturas de edificações:

l. Peças de madeira dispostas horizontalmente e apoiadas sobre tesouras, pontaletes ou paredes.

II. Calço de madeira que tem por função dar reforço as terças.

III. Peça de arremate entre o telhado e uma parede.

As definições l, II e III referem-se, respectivamente, às/aos:

Assinale a alternativa que contém a peça utilizada como recolhedor de água em um telhado.

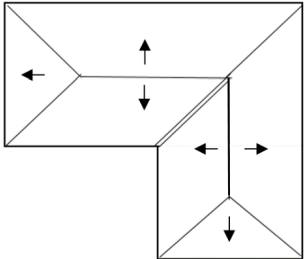

A figura abaixo apresenta a planta de um telhado obtido pelo processo das bissetrizes.

O telhado acima representado contém

A planta de telhado a seguir possui elementos da construção de sua estrutura representados pelos números 1 e 2.

Fonte: O autor, 2022.

Assinale a alternativa CORRETA, considerando o que esses números representam.

Para o madeiramento de um telhado que será executado com telhas cerâmicas, são necessários os seguintes elementos construtivos:

A figura a seguir ilustra uma tesoura, muito empregada em coberturas com a função de suportar as sobrecargas de um telhado através de um vigamento secundário.

Fonte: https://www.ecivilnet.com/dicionario/o-que-e-tesoura-howe.html

Os esforços suportados pelas tesouras são predominantemente de:

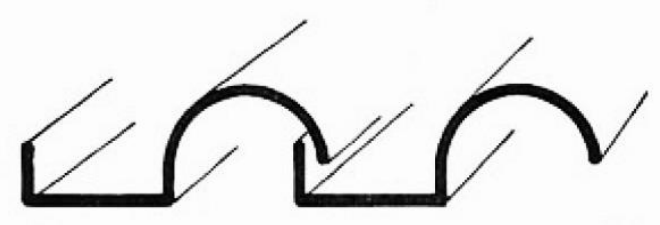

Dentre as telhas, há um tipo que é constituído de canal e capa em uma única peça, sendo que o canal é mais amplo e de seção retangular, como na ilustração a seguir:

Esse tipo de telha denomina-se

A estação das chuvas é a época do ano em que ocorrem as maiores precipitações pluviométricas, sendo que os telhados costumam apresentar sérios problemas. Um dos parâmetros básicos para o dimensionamento de calhas, coletores e condutores de águas pluviais, que proporcionarão o escoamento desta água precipitada, é a vazão de projeto. Nesse sentido, considerando que a média da intensidade pluviométrica para o município de Cascavel foi de 180mm/h no mês de dezembro, para uma residência que possui cobertura com único caimento e área de contribuição de 55 metros quadrados, a vazão de projeto para essa situação será de:

Em um telhado a peça de Peça de madeira que desce da cumeeira ao frechal recebe o nome de:

A tesoura é uma estrutura de madeira que serve de base para suporte das telhas de cobertura, Logo, a peça inferior de uma tesoura que tem como função distribuir as cargas da tesoura para a viga, pilar ou peça estrutural que ela estiver apoiada denomina-se:

O projeto de cobertura de uma edificação apresenta os elementos que têm a função de assegurar estanqueidade às águas pluviais e salubridade.

-

Assinale a alternativa que corresponde corretamente à aresta horizontal delimitada pelo encontro entre duas águas, geralmente localizada na parte mais alta do telhado.

O estacionamento de um edifício público deverá ser coberto por um telhado de dimensões iguais a 12 m de frente e por 15 m de comprimento. O telhado será executado com telhas portuguesas que possuem em média o consumo igual a 12 telhas por m². A quantidade de telhas para cobrir este estacionamento será em função da projeção de uma água e um fator de correção igual a 1,06. A quantidade de telhas estimada é igual a

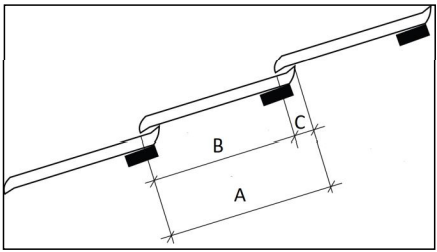

Observe a imagem a seguir:

A imagem representa a vista esquemática do comprimento da fabricação de telhas cerâmicas. O projetista, bem como seus assistentes devem saber quais detalhes deverão ser cotados para que o executor possa fielmente montar o telhado e as telhas. As letras A, B e C, representam, respectivamente:

A parte do telhado constituída por uma aresta inclinada delimitada pelo encontro de duas águas que formam um ângulo reentrante, usualmente em 45 graus, para onde convergem as águas que caem sobre o telhado, conforme demonstrado na imagem abaixo, é denominada de.

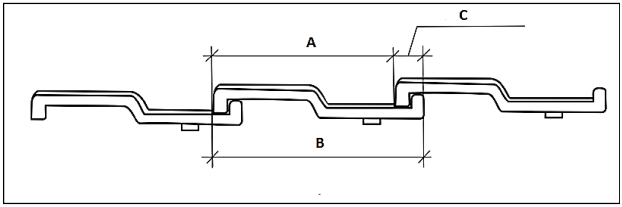

Observe a imagem a seguir.

Trata-se de uma vista esquemática da largura de fabricação de telhas cerâmicas, em que as letras A, B e C são, respectivamente:

Na manutenção de um telhado de telhas cerâmicas, serão necessárias intervenções em um ou mais rincões e em uma ou mais cumeeiras, dentre as quais algumas sofrerão reparos, e outras serão substituídas. Para facilitar a identificação, o técnico fez um croqui e numerou todas as peças, conforme mostrado a seguir:

As peças que estão sendo analisadas são as de números:

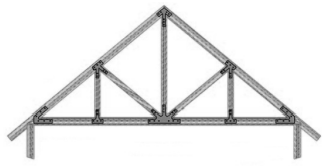

A treliça Howe, construída em madeira apresentada na figura a seguir, é bastante utilizada como tesouras em coberturas.

Nesse tipo de estrutura, os elementos indicados com os números 1 e 2 designam, respectivamente,

Para o telhado residencial representado na figura abaixo, o dimensionamento correto dos condutores verticais do sistema de águas pluviais é:

Considerando os dados:

I=150 mm/h

n = At/Ac

A= (a + h/2).b

Condutores de PVC de 100 mm

Sendo o telhado:

Uma treliça é uma estrutura de membros delgados unidos em suas extremidades. As treliças usadas para suportar telhados são selecionadas com base no vão, na inclinação e no material do telhado.

Faça a correlação entre os tipos de treliças e as respectivas figuras, numerando os parênteses.

( ) Howe

( ) Tesoura

( ) Leque

( ) Warren

( ) Fink

( ) Pratt

A sequência que corresponde à CORRETA correlação figura e tipo de treliça é:
