Questões de Concurso sobre Topografia

Das afirmativas abaixo identifique qual ou quais são VERDADEIRAS:

I. Uma distância é medida de maneira indireta, quando no campo são observadas grandezas que se relacionam com esta, por modelos matemáticos previamente conhecidos. Ou seja, é necessário realizar alguns cálculos sobre as medidas efetuadas em campo, para se obter indiretamente o valor da distância.

II. Para representar a superfície da Terra, são efetuadas medidas de grandezas como direções, distâncias e desníveis. Essas observações inevitavelmente estarão afetadas por erros. As fontes de erro podem ser por condições ambientais, instrumentais e pessoais podendo ainda ser classificados em erros grosseiros, sistemáticos e aleatórios.

III. Conjunto de métodos e processos que, pelas medições de ângulos horizontais e verticais, de distâncias horizontais, verticais e inclinadas, com instrumental adequado à exatidão pretendida, primordialmente, implanta e materializa pontos de apoio no terreno, determinando suas coordenadas topográficas. A esses pontos se relacionam os pontos de detalhe visando a sua exata representação planimétrica numa escala predeterminada e à sua representação altimétrica por intermédio de curvas de nível, com equidistância também pré-determinada e/ou pontos cotados.

IV. No estudo da forma e dimensão da Terra, podemos considerar quatro tipos de superfície ou modelo para a sua representação, sendo eles o modelo real, o modelo geoidal, o modelo elipsoidal e o modelo esférico. O Datum é um sistema de referência utilizado para o cômputo ou correlação dos resultados de um levantamento. Existem três tipos de datum: o vertical, o horizontal e o geodésico. O SAD (South American Datum), oficializado para uso no Brasil em 1969, é representado pelo vértice Chuá, situado próximo à cidade de Uberaba-MG.

V. Coordenadas geográficas é o nome dado aos valores de latitude e longitude que definem a posição de um ponto na superfície terrestre. Esses valores dependem do elipsóide de referência utilizado para a projeção do ponto em questão. As coordenadas UTM são o nome dado aos valores de abcissa (N) e ordenada (E) de um ponto sobre a superfície da Terra, quando esse é projetado sobre um cilindro tangente ao elipsóide de referência.

Estão corretas as afirmativas

Na planimetria, as medidas, tanto as lineares quanto as angulares, são efetuadas em planos horizontais, obtendo-se ângulos zenitais e distâncias horizontais.

A representação a seguir configura

Observe o terreno abaixo em forma de triângulo equilátero:

O azimute magnético do alinhamento 1-2 é 200º. O azimute magnético do alinhamento 3-1 é:

O levantamento que tem como objetivo realizar uma projeção plana e não traz informações acerca do relevo do terreno levantado, mostrando somente informações relativas às medições feitas na horizontal é o

Das afirmativas abaixo identifique qual ou quais são VERDADEIRAS:

I. Por melhores que sejam os equipamentos e por mais cuidado que se tome ao proceder a um levantamento topográfico, as medidas obtidas jamais estarão isentas de erros. Assim, os erros pertinentes às medições topográficas podem ser classificados como naturais, instrumentais e humanos. Os erros naturais são aqueles ocasionados por fatores ambientais, ou seja, temperatura, vento, refração e pressão atmosféricas, ação da gravidade, etc.. Alguns desses erros são classificados como erros sistemáticos e dificilmente podem ser evitados. São passíveis de correção, desde que sejam tomadas as devidas precauções durante a medição.

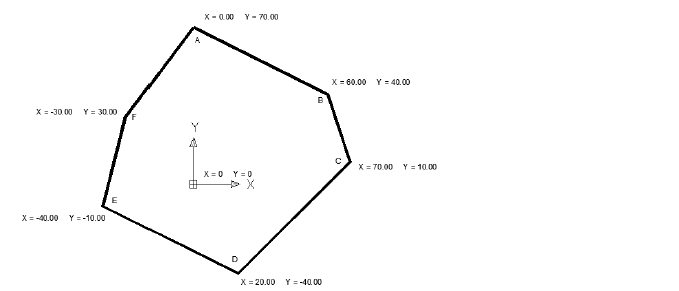

II. O rumo do alinhamento ED é de 63° NO e a área da figura acima é igual 7.400,00m2.

III. As grandezas medidas em um levantamento topográfico podem ser de dois tipos: angulares e lineares. Ângulo horizontal é medido entre as projeções de dois alinhamentos do terreno, no plano horizontal. Ângulo vertical é medido entre um alinhamento do terreno e o plano do horizonte. Distância horizontal é a distância medida entre dois pontos, no plano horizontal. Distância vertical é a distância medida entre dois pontos, num plano vertical que é perpendicular ao plano horizontal. Distância inclinada é a distância medida entre dois pontos, em planos que seguem a inclinação da superfície do terreno.

IV. São ângulos zenitais os ângulos medidos a partir do zênite. Zênite é um ponto imaginário na interseção da vertical do ponto topográfico com a esfera celeste. Nardinais são ângulos medidos a partir do Nardir. Nardir é um ponto imaginário na intersecção da vertical do ponto topográfico com o centro da Terra. O azimute é o ângulo formado a partir do norte até o alinhamento, contando sempre no sentido horário, e o rumo é o menor ângulo formado do norte ou do sul, o mais próximo, até o alinhamento contando no sentido horário ou anti-horário.

V. O azimute do alinhamento AB é de 117° e a área da figura acima é igual 14.800,00m2.

Estão corretas as afirmativas

Conforme a terminologia definida na NBR13133/94, o levantamento topográfico planimétrico cadastral é definido como

Topografia é a arte de representar no papel a configuração de uma porção de terreno com todos os seus acidentes e objetos que se achem em sua superfície. A topografia tem várias divisões. Elas estão relacionadas abaixo. Assinale a alternativa que não contém uma dessas divisões.

O levantamento topográfico de um terreno apresentou os seguintes dados de uma poligonal fechada:

A área desse terreno, em m², é:

Denominam-se rumos os ângulos que variam de zero a 360º a partir do Norte ou do Sul e crescem para a direita ou para a esquerda.

Nas investigações geotécnicas para a elaboração de um projeto de implantação de uma edificação, foi identificada a ocorrência de material de 3ª categoria. Nesta região, será executado, segundo projeto de terraplenagem, um corte acarretando necessidade de remoção de material. Esta remoção deverá ser executada, preferencialmente, com o uso de

Em relação ao levantamento topográfico, considere:

A medição dos serviços de terraplenagem mediante contagem de caminhões consiste em procedimento inadequado, devendo para esse fim se utilizar trabalhos de levantamento topográfico, procedimento mais usual e preciso.

A ocorrência de curvas de nível muito próximas entre si indica suave inclinação do terreno.

Uma solução técnica e economicamente viável para conter o surgimento de bolsões de argila de profundidade elevada é retirar todo o material argiloso e substituí-lo por rachão.
