Questões de Concurso sobre Topografia

Para a elaboração do projeto de uma linha de gás subterrâneo foi executado o levantamento topográfico cadastral da região de interesse. A extensão total do projeto é de 7,5 km e foi levantada uma faixa com largura de 50 m. Para a representação na escala 1:2500, utilizando folhas do tamanho A1, na orientação paisagem e a representação sempre no sentido horizontal, serão necessárias, considerando 20 mm de margens, no mínimo, o número de folhas igual a

Para a execução do movimento de terras, um equipamento básico como o trator de esteiras pode sofrer uma modificação através da instalação de uma lâmina escavadeira. Neste caso, passa a ser uma unidade do tipo

No desenho que representa o levantamento topográfico de lote urbano, em escala 1:200, a distância entre duas curvas de nível, sucessivas, é 12,5cm. Considerando que estas curvas representam as cotas 97,00 e 98,00 e que a Referência de Nível (RN), instalada no ponto médio do meio fio da rua em que se situa o lote, representa a cota 100,00, pode-se afirmar que, neste trecho, o terreno apresenta:

Considere as coordenadas parciais e o rumo do alinhamento A-B abaixo.

O comprimento do alinhamento A-B, em metros, é

A régua graduada de 0 a 4 m, usada em nivelamento geométrico e que deve ser posicionada verticalmente sobre o ponto visado para leitura da altura entre o chão e o plano horizontal formado pela visada de nível ótico, é a

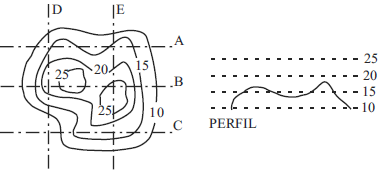

Na figura a seguir, são fornecidas curvas de níveis de um levantamento planialtimétrico.

O perfil representado refere-se à linha de corte

Um terreno quadrangular tem a forma do polígono da seguinte figura (sem escala), e estão indicadas as coordenadas de seus vértices (pontos extremos) em metros.

A área desse terreno é

Em topografia, para se calcular o fechamento angular de um polígono fechado, deve-se saber o valor do somatório dos seus ângulos internos. Nesse sentido, o somatório dos ângulos internos de um polígono fechado que possui 8 lados (ou 8 vértices) é:

As informações obtidas pela demarcação de faixas non aedificandi são necessárias ao levantamento topográfico do terreno.

Nas áreas com declividade de 20% em levantamentos topográficos planialtimétricos representados em escala 1:10.000, as curvas de nível traçadas com equidistância vertical de 5 metros são representadas em planta distanciadas em

Os receptores GPS que trabalham com a tecnologia RTK dependem de pós-processamento para a determinação das coordenadas das posições levantadas.

Em uma planta topográfica, você observa que as curvas de níveis são próximas uma das outras. Sobre este terreno, você conclui que ele é

As convenções topográficas a serem usadas nos desenhos topográficos estão previstas na norma NBR 13.133/1994, da ABNT.

Os levantamentos topográficos devem ser realizados com o objetivo de corrigir os efeitos da curvatura da terra.

Em um perfil longitudinal de uma estrada, qual a cota de um ponto na estaca 12 +2,75 m, sendo que entre os pontos de estacas 10+15,25 e 15+12,75 há uma rampa de +2% e a cota do ponto 15+12,75 é de 385,4 m?

Você procede o nivelamento geométrico para calcular a altitude de alguns pontos. No início do segmento nivelado há um RN com altitude igual a 910,780m. Foram realizadas medidas em três estações, denominadas de 1, 2 e 3. Considerando-se Lv “leitura de vante” e Lr “leitura de ré”, as medidas obtidas foram Lr1 = 0,975 e Lv1 = 3,850; Lr2 = 0,560 e Lv2 = 2, 170; Lr3 = 1,265 e Lv3 = 1,060 (unidade: metro) Com base no texto acima, conclui-se que a altitude do último ponto, em metros, é igual a

A planta do levantamento planialtimétrico do terreno deve ser elaborada em escala que varie de 1:50 a 1:100.

O uso da declinação magnética, que no território brasileiro é, atualmente, oriental, é indispensável nos processos de aviventação de rumos magnéticos.
