Questões de Concurso sobre Topografia

O nivelamento pelo método trigonométrico é um método aceitável na determinação da altitude de um ponto W da superfície terrestre H_W, a partir de um ponto de referência R de altitude conhecida H_R. Dados os elementos de cálculo,

I. Ângulo zenital; distância espacial.

II. Altura do teodolito ou da estação total; altura do alvo de visada (prisma).

III. Coeficiente de refração atmosférica; altitude do ponto de referência.

IV. Coordenadas geográficas; azimute astronômico.

verifica-se que é(são) necessário(s) para a determinação da altitude de um ponto W (H_W) a partir da altitude de um ponto de referência R (H_R)

A equação [N = N₀ + s*cos(AZ)] determina, no sistema UTM, a coordenada N de um ponto qualquer a partir de um ponto origem qualquer, de coordenada N₀. Sendo a distância sde um ponto P para um ponto Q diferente de zero, é correto afirmar:

No estudo da forma e dimensão da Terra, podem-se considerar quatro tipos de superfície ou modelo para a sua representação. Sobre o tipo modelo real, é correto afirmar que

As coordenadas dos vértices de um polígono fechado obtidas através de um levantamento topográfico planimétrico estão mostradas na tabela abaixo. A partir destes dados, qual será a área desse polígono em metros quadrados?

O levantamento planialtimétrico, em escala 1:500, das margem de um riacho até uma estrada vicinal, contém oito curvas de nível. Na curva mais próxima do riacho está assinalada a cota 234 e na oitava a cota 241. O espaçamento entre as curvas, no desenho, é de aproximadamente 2 cm. Com estes dados é possível afirmar que, em relação à estrada, o relevo do terreno representa:

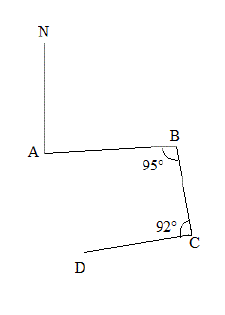

Com base nos dados do croqui abaixo, assinale a alternativa que contém o valor angular do Azimute do alinhamento CD. Considerar para AB : Azimute igual a 80°.

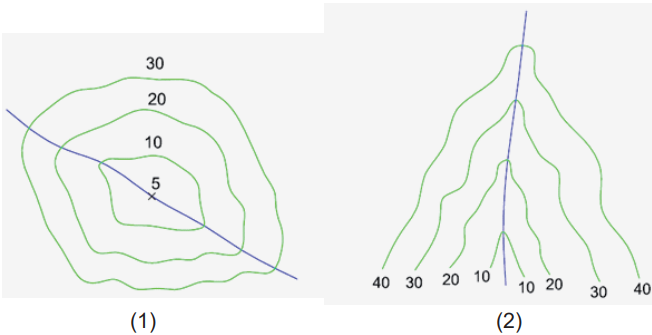

Nas figuras a seguir, são apresentadas duas superfícies topográficas através de suas curvas de nível.

As superfícies (1) e (2) são conhecidas, respectivamente, como:

Num levantamento topográfico tem-se que:

I – os azimutes são ângulos medidos no sentido do movimento dos ponteiros do relógio a partir de uma direção-base para uma direção qualquer.

II – o contra-azimute de uma direção é o azimute da direção no sentido contrário (oposto ao movimento dos ponteiros do relógio).

III – no cálculo do contra-azimute, basta diminuir 360º ao azimute.

Quantas dessas afirmativas estão corretas?
