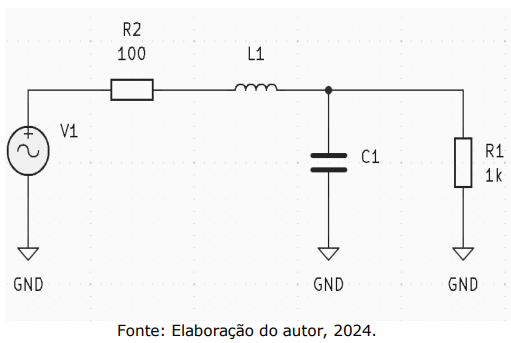

Uma rede tipo L é utilizada para casar um gerador V1 com impedância de saída R2= 100 Ω com uma carga resistiva com impedância R1=1k Ω, conforme ilustrado na Figura 1:



Figura 1: rede tipo L para casamento de impedâncias


Imagem associada para resolução da questão


Conforme demonstra a rede ilustrada, os valores do indutor L1 e capacitor C1 para realizar este casamento são, respectivamente,


A

L1 = j30 e C1 = -j33.


B

L1 = j500 e C1 = -j 1k.


C

L1 = j50 e C1 = -j100.


D

L1 = j300 e C1 = -j333.

Ao se conectar uma antena, a uma linha de transmissão, caso a carga não possua a mesma impedância característica Z0 da linha de transmissão, haverá uma reflexão de uma parcela da onda incidente. Esta onda refletida pode danificar o gerador, ou no mínimo irá desperdiçar parte da energia fornecida à carga. Como em geral a antena a ser conectada não possui a mesma impedância característica da linha a ser empregada é necessário alguma forma de contornar este problema. Estas formas são denominadas de casamento de impedância.


Sobre casamento de impedâncias utilizando tocos e transformador de λ/4, é INCORRETO afirmar que


A

tocos são conectados em paralelo à carga, enquanto o transformador de λ/4 é conectado em série.


B

tocos acrescentam apenas um elemento reativo à linha.


C

transformadores de λ/4 exigem uma precisão grande no dimensionamento das trilhas que o compõem.


D

não há vantagem em se utilizar dois ou mais tocos para casar uma carga a uma linha.

A carta de Smith desenvolvida por Phillip H. Smith no final da década de 1930 é uma ferramenta gráfica consolidada no setor de telecomunicações, sendo utilizada para


A

dimensionar fontes de corrente contínua em circuitos de baixa frequência.


B

analisar a cobertura de estações rádio base de comunicação móvel celular.


C

adaptar impedâncias e admitâncias em circuitos de alta frequência.


D

identificar propagações por múltiplos percursos nos meios não guiados.

O casamento de impedâncias é um tópico importante em sistemas de comunicação sem fio, sendo amplamente utilizado para obter a máxima transferência de potência do transmissor para a antena. Nesse contexto, o teorema da máxima transferência de potência estabelece que a máxima potência é transferida para a antena quando a impedância de


A

entrada da antena é igual a impedância de saída do transmissor.


B

entrada da antena é igual ao conjugado complexo da impedância de saída do transmissor.


C

saída da antena é igual a impedância de entrada do transmissor.


D

saída da antena é igual ao conjugado complexo da impedância de entrada do transmissor.

Coeficiente de ______ é uma medida da quantidade de sinal refletida por uma antena ou pelos terminais de um circuito de casamento de impedância.


Assinale a alternativa que preencha corretamente a lacuna.


A

reflexão


B

refração


C

difração


D

radiação


E

acoplamento

Uma linha de transmissão LT, sem perdas, opera a uma frequência de 500 MHz. Os parâmetros da LT são L = 0,25 μH/m e C = 100 pF/m, onde L e C representam a indutância e a capacitância por unidade de comprimento.


Assinale a opção que apresenta o valor da impedância característica dessa LT.


A

25Ω


B

50 Ω


C

100 Ω


D

-25 Ω


E

-50 Ω

A ROE (Relação de Onda Estacionária) para uma antena de 75 Ω de impedância, ligada a um cabo coaxial de 50Ω, é de:


A

1,5:1


B

0,6:1


C

0,7:1


D

0,5:1


E

2:1

Ano: 2014
Prova: BIO-RIO - EMGEPRON - Analista - Área Telecomunicações - 2014

Um cabo coaxial, conhecido por Heliax e fabricado pela Andrews, com dielétrico de ar, é usado nas faixas baixas das microondas, em torno de 2 GHz. O Heliax tem pequenos separadores de plástico entre o condutor interno e o condutor externo. Um engenheiro encontrou, no almoxarifado, um cabo Heliax e resolveu usá-lo. O problema é que não encontrou as especificações. Resolveu, então, calcular sua impedância em micro-ondas. Mediu o diâmetro externo e o interno, encontrando: diâmetro externo = 5,4 cm; diâmetro interno = 2,0 cm. A impedância do cabo foi calculada em:


A

40 Ω;


B

50 Ω;


C

60 Ω;


D

70 Ω.

Em uma linha de transmissão com casamento de impedância perfeito, a relação de voltagem de ondas estacionárias — VSWR (voltage standing wave ratio) — é de 1:1.

C
Certo

E
Errado
