Questões de Concurso sobre Desempenho de sistemas analógicos e digitais

Nos últimos anos, as tecnologias de comunicação vêm se desenvolvendo rapidamente e transformando a maneira como as informações são transmitidas. A transmissão de dados pode ser realizada por meio de sinais analógicos ou digitais, sendo que a transmissão digital apresenta algumas vantagens em relação à analógica. Nesse contexto, torna-se importante entender quais são essas vantagens para escolher a tecnologia mais adequada em cada situação. Quais são as vantagens da transmissão digital em relação à transmissão analógica?

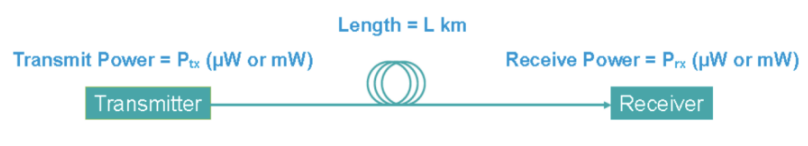

Na Figura 6 abaixo, temos um diagrama de transmissão e recepção utilizando uma fibra óptica com comprimento de 10 km, Pin = 10𝜇W e Pout = 6𝜇W. Sabendo que log 10 = 1 e log 6 = 0,7782, qual seria a perda, em dB/Km, desse enlace?

Figura 6

Considere que o receptor e o transmissor estão separados por dois links de 1 Gigabit/s e um switch simples. O tamanho do pacote é de 5000 bits e cada link adiciona um delay de propagação de 10 microssegundos. Considerando que o switch começa a encaminhar imediatamente após receber o último bit do pacote e que as filas estão vazias calcule a latência (delay total do primeiro bit enviado ao último bit recebido).

O conhecimento do teorema de Nyquist é fundamental em transmissões de sinais analógicos por meios digitais. Se desejarmos a digitalização de uma conversa na qual a frequência máxima constatada foi de 3 KHz, qual deve ser a taxa de amostragem a ser aplicada, considerando o teorema de Nyquist?

O Realtime Traffic Flow Measurement – RTFM mede o fluxo de tráfego das redes de um backbone, de modo a identificar o seu desempenho. Essa ferramenta é composta por:

Analise as seguintes afirmativas a respeito dos padrões de canalização utilizados em Sistemas de Transmissão digitais multiplexados no tempo.

I. O padrão PDH possui cada canal multiplexado operando de forma plesiócrona.

II. O padrão SDH de transmissão de sinais foi concebido para uma arquitetura de multiplexação síncrona.

III. O sinal PDH transporta os diferentes tipos de sinais SDH.

Está correto somente o que se afirma em:

Deve-se projetar um sistema de transmissão em um canal limitado em banda ideal (canal que não distorce o sinal transmitido dentro da faixa de passagem). Para maximizar a relação sinal ruído nos instantes de amostragem e não introduzir o efeito de interferência entre símbolos nesses instantes, que tipos de filtros devem ser utilizados no transmissor e receptor?

Sistemas que usam a técnica FM normalmente utilizam circuito de pré-ênfase no transmissor e de deênfase no receptor. O principal benefício do uso desses circuitos é a redução da largura da banda passante do canal requerida para suportar a transmissão do sinal FM.

Assinale a alternativa correta em relação ao Ruído.

A tecnologia frame-relay permite que a taxa máxima de transmissão teoricamente possível seja utilizada o tempo todo.

Sistemas de comunicações móveis podem ser afetados pelo efeito Doppler.

Para verificação do desempenho de um enlace de microondas via rádio, são realizadas ensaios e medidas nas seções de radiofrequência (RF), frequência intermediária (FI) e banda base. em FI, normalmente, são executados testes para a determinação de taxa de erros de bits (BER), análise de jiiter e análise de constelação.

O diagrama de constelação, também conhecido como diagrama estado-espaço, permite avaliar um sistema digital e diagnosticar defeitos ou falhas nesse sistema. Enquanto o diagrama de olho permite indicar a existência de degradação, por meio da deformação da abertura de olho, o diagrama de constelação permite, ainda, identificar a origem de determinados problemas pelo tipo de irregularidade observada.

Nesse tipo de sistema, para que a transmissão seja bidirecional, é comum o uso de dois canais (ou faixas de freqüência), um para cada sentido, em um esquema denominado FDD (frequency domain duplex). Contudo, é possível fazer transmissão bidirecional utilizando-se um único canal, no esquema TDD (time domain duplex).

De acordo com a teoria de Erlang e com base em Erlang-B, caso o sistema operasse com um GOS de 0,1, sua capacidade em termos da quantidade de clientes potenciais seria cinco vezes maior que aquela que seria obtida no caso do GOS de 0,02, supondo que o tráfego por usuário fosse mantido.
