Questões de Concurso sobre Sistemas de comunicação VHF, UHF e por microondas

A polarização é uma característica da onda que pode ser utilizada para o reúso de frequências em sistemas de comunicação broadcast via satélite.

A antena log-periódica é normalmente usada nos enlaces de radiocomunicação nas faixas de VHF ou UHF; ela apresenta ganho superior a 15 dB e tem banda passante específica para cada canal de VHF ou UHF.

As estações repetidoras nas faixas de VHF e UHF permitem que uma comunicação de rádio que esteja obstruída por relevo ou edificações seja recuperada e viabilizada. Essas estações empregam um canal de transmissão do tipo half ou semi duplex, composto por uma frequência de ida e uma de volta.

Se um enlace de UHF utiliza as portadoras de 434 MHz para a transmissão e de 439 MHz para a recepção, então uma estação repetidora para esse enlace deve utilizar as frequências invertidas para as portadoras, ou seja, 434 MHz para recepção e 439 MHz para transmissão.

Um enlace de rádio em micro-ondas opera na frequência de 3 GHz e tem um comprimento total de 10 km. O enlace ocorre sobre terra plana, sem obstruções, e é sujeito à reflexão no solo, que pode ser considerado como um condutor perfeito nessa frequência. As duas antenas estão à mesma altitude e a 10 metros de altura em relação ao ponto de reflexão no solo (no meio do enlace, em terra plana). Nessas condições, a diferença dos caminhos percorridos pela onda direta e pela onda refletida é de 0,02 metros somente. A propagação ocorre em condições semelhantes ao vácuo.

A diferença correta de fase (em graus) entre o sinal recebido pela onda direta e pela onda refletida é igual a

As condições de propagação de um sinal na faixa de micro-ondas em visada direta dependem ainda de fatores geoclimáticos, como exposto na recomendação ITU-R P.530-16. A combinação desses fatores pode resultar em condições desfavoráveis, elevando a probabilidade de interrupção do enlace devido aos desvanecimentos. A melhoria de desempenho de enlaces de rádio digitais pode ser obtida com o uso de técnicas de diversidade em frequência, em ângulo ou em espaço.

Acerca desse tema, avalie o que se afirma.

I. A eficácia de cada técnica de diversidade depende do grau de descorrelação entre os feixes de onda em diversidade.

II. A diversidade de frequência consiste na transmissão simultânea da mesma informação através de duas portadoras em frequências diferentes.

III. O aumento da margem de operação, pela utilização de antenas de maior ganho, pode melhorar o desempenho sem a necessidade do uso de técnicas de diversidade.

IV. A técnica de diversidade em ângulo produz fatores de melhoria bem melhores que a diversidade em espaço, mas pode ser utilizada em conjunto com ela para obter melhores resultados.

É correto apenas o que se afirma em

Para um transceptor de UHF de 20 W (13 dBw) conectado a uma antena de ganho de 3 dBi por meio de um cabo com 1 dB de perdas, a potência efetiva radiada (ERP) será 16 dBw.

As ondas mais adequadas para transmissões em longas distâncias são conhecidas como:

Meio de transmissão é a conexão física entre as estações da rede. Geralmente eles diferem com relação à faixa passante, potencial para conexão ponto a ponto ou multiponto, limitação geográfica devido à atenuação característica do meio, imunidade a ruído, custo disponibilidade de componentes e confiabilidade. São meios físicos normalmente menos empregados em redes locais:

Um sinal de VHF é transmitido através de um cabo coaxial com 100 m de comprimento. Sabendo-se que na entrada do cabo o sinal tem potência de 20 W e que a atenuação no cabo é de 0,03 dB/m na frequência de operação, a potência do sinal na saída do cabo é de:

Cada sistema de comunicação trabalha em uma faixa de frequência predefinida, incluída no espectro de frequências que abrange todas as faixas de irradiação eletromagnética. Sobre o espectro de frequências, é correto afirmar que

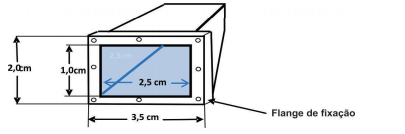

Os guias de onda são perfis de metal usados para transportar sinais de RF na faixa de micro-ondas com pequenas perdas. A figura abaixo é o desenho frontal de um guia.

A máxima frequência que esse guia pode transportar, dentre os valores abaixo, é:

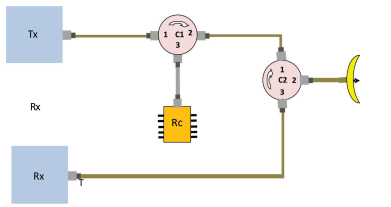

Na conexão de um transmissor e um receptor na faixa de micro-ondas, com os guias de onda, cabos coaxiais e as antenas, é adotado o esquema abaixo, em que “C1” e “ C2” são circuladores de ferrite e Rc, uma carga.

O circulador C1 é usado para

Os canais em UHF estão em uma frequência inferior à dos canais VHF e, por isso, são considerados mais imunes às interferências de canal adjacente.

A ionosfera é utilizada para reflexão dos campos em todas as frequências, inclusive na faixa de frequência VHF.

Em um enlace de transmissão por micro-ondas, devem-se evitar obstruções na primeira Zona de Fresnel, cujo raio em torno da linha de visada é proporcional ao inverso da raiz quadrada da frequência utilizada.

A largura de banda da faixa de frequência VHF é menor que 300 MHz.

No cálculo de enlaces de microondas, a trajetória das ondas eletromagnéticas sofrem um encurvamento em direção ao solo. A trajetória é desviada de forma que a onda percorra o traçado de um arco descendente. Esta mudança de trajetória denomina-se:

A respeito do sistema de distribuição de sinal CATV de empresas de televisão por assinatura via cabo, assinale a alternativa correta.
