Questões de Concurso sobre Fenômenos de reflexão, refração e difração

Considerando uma fibra óptica multimodo com perfil degrau de índices de refração, quanto menor a diferença Δ entre os índices do núcleo e da casca, ______ será a abertura numérica e ______ será o produto BL (Bandwidth-Length - taxa de dados × comprimento do enlace) devido à dispersão modal.

As palavras que preenchem, correta e respectivamente, as lacunas do enunciado são:

A ionosfera é uma região da atmosfera formada por um plasma ionizado que pode interferir com as comunicações para o espaço. No entanto, essa região possui uma alta refletividade somente em certas faixas de frequências, deixando as ondas eletromagnéticas passarem sem muita atenuação no restante do espectro.

Por conta dessa alta refletividade, os enlaces de comunicação com o espaço devem evitar uma certa faixa de frequências, que é conhecida como

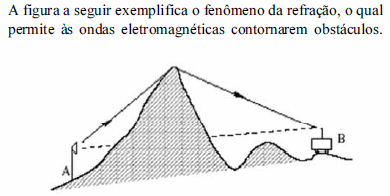

No estudo de Propagação de Ondas Eletromagnéticas, em Telecomunicações, tem-se que quando uma Onda Eletromagnética se propaga na superfície terrestre, ou seja, em condições diversas àquelas do espaço livre, percebe-se a ocorrência de alguns fenômenos, como pode ser observado na figura a seguir.

Fonte: Adaptado de: NASCIMENTO, Juarez do. Telecomunicações - 2ª edição São Paulo: Makron Books, 2000 p.11, fig. 2.5.

Assinale a alternativa que melhor preenche, de forma CORRETA, a lacuna vazia do texto a seguir:

“ __________ é um fenômeno que pode ser explicado pelo uso do princípio de Huygens: cada frente de onda equivale a uma coleção de radiadores infinitesimais, radiando para frente ondas esféricas. De acordo com esse princípio, quando as frentes de onda atingem um obstáculo de dimensões comparáveis ao (ou menores que) seu comprimento de onda, elas o contornam.”

Quando as ondas eletromagnéticas se propagam nas proximidades da superfície terrestre, elas estão sujeitas aos efeitos da reflexão, refração e difração. A difração caracteriza-se por ser um fenômeno em que

Um radiofarol de navegação marítima, via ondas rádio na faixa de LF, foi instalado na costa brasileira para guiar navios. O farol encontra-se em uma cota de 12 metros de elevação, bem próximo da costa, e transmite um sinal com polarização vertical. Considere que as antenas de navegação dos navios possuem uma altura média de 5 metros.

Sabendo-se que a permissividade relativa do ar é 1, e a da água é 81, qual é o valor, em m, mais aproximado da distância que um navio deve estar do farol, para que a onda rádio refletida no mar não interfira com a onda direta?

Por meio do processo de difração, um receptor, mesmo que localizado em uma zona de sombra, pode captar um sinal de comunicação por completo.

O índice de refração para qualquer meio, exceto o ar e o vácuo, é sempre inferior a 1 e independe da velocidade da onda no meio.

Interferências conduzidas são aquelas que se propagam pelos cabos de alimentação, pelas interligações físicas entre equipamentos, por dispositivos ou por sistemas.

No processo de reflexão, a polaridade de uma onda é invertida, ou seja, é equivalente a uma mudança de fase de 180°.

Considere que um feixe de luz incida, a partir do espaço livre, em um obstáculo de vidro cujo índice de refração é $\sqrt{2}$. Nesse caso, para que o feixe de luz seja completamente refletido, o ângulo de incidência deverá ser inferior a 60 graus, com relação à normal à interface.

Refração é o fenômeno físico mediante o qual as radiações eletromagnéticas contornam os obstáculos físicos.

Em z = 0, o módulo do coeficiente de reflexão de tensão é menor que 0,7.

Pelo fenômeno da difração, é possível explicar a propagação de ondas troposféricas.

No cálculo de enlaces de microondas, a trajetória das ondas eletromagnéticas sofrem um encurvamento em direção ao solo. A trajetória é desviada de forma que a onda percorra o traçado de um arco descendente. Esta mudança de trajetória denomina-se:

Quando uma onda eletromagnética é limitada em seu avanço por um objeto opaco que deixa passar apenas uma fração das frentes de onda, estas sofrem uma deflexão denominada:

Ao analisar um enlace de comunicações, um engenheiro verificou que poderia considerar a Terra, entre o transmissor e o receptor, como plana, e que o sinal captado na recepção seria a soma do raio direto com o raio refletido no solo, sem nenhuma obstrução. Sabe-se que, para esse tipo de modelo, após certa distância do transmissor, a potência do sinal apresenta um decaimento proporcional à d⁻⁴, onde d é a distância ao transmissor. Essa região é denominada Zona de Difração. Considera-se o ponto mais afastado do transmissor, no qual a intensidade do campo elétrico apresenta um valor igual à intensidade do campo elétrico no espaço livre, como o início da Zona de Difração. A frequência do sinal empregada é de 300 MHz e tanto a antena transmissora quanto a antena receptora estão em uma altura de 10 m do solo. O valor da distância ao transmissor, para esse enlace, em metros, no qual a Zona de Difração se inicia é

Durante a noite, as ondas médias podem se propagar por reflexão na ionosfera.
