Questões de Concurso sobre Propagação no espaço livre

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

A propagação ionosférica ocorre, principalmente, com as ondas da faixa de ____________, ____________. Em função do ângulo de partida da antena ____________.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

“Podemos dividir os tipos de propagação em três grandes grupos, a saber: ________________, onde a superfície da Terra se comporta como um condutor para a onda eletromagnética; ________________, onde o princípio da propagação encontra-se na reflexão da onda nas camadas ionosféricas; e ________________, onde a propagação se dá como um facho de luz, apenas em linha reta, sujeita aos fenômenos de reflexão, difração e absorção em obstáculos.”

Com relação à propagação troposférica, assinale a opção correta.

Sinais podem sofrer variações de amplitude e fase devido as ondas de caminhos múltiplos.

Assinale a alternativa que não atende aos princípios de propagação em caminhos múltiplos de pequena escala.

O espaço livre é conhecido como a região completamente desobstruída, afastada do solo, sem obstáculos ou superfícies capazes de afetar a onda eletromagnética irradiada ou recebida por uma antena. Conhecendo-se a potência P irradiada pela antena isotrópica, a densidade de potência S₀ irradia a uma distância r que pode ser medida em W/m² por:

$S_0=\frac{P}{4\pi r^2}$

Para campos variando harmonicamente no tempo, esse valor pode ser calculado conhecendo-se a impedância intrínseca do meio $\eta$, a amplitude do campo elétrico irradiado E_{$m\acute{a}x$} ou seu correspondente valor eficaz E_$ef$ :

$S_0=\frac{1}{2}\frac{E_{m\acute{a}{x}^{{}^2}}}{\eta }=\frac{E_{e{f}^{{}^2}}}{\eta }$

No vácuo ou no ar, temos uma impedância intrínseca de 120$\pi$ ohms. O valor eficaz do campo elétrico em módulo será de:

O espalhamento espectral (Spread Spectrum) é uma importante técnica de codificação utilizada em comunicações sem fio.

Avalie o que se afirma sobre técnicas de espalhamento espectral.

I. A técnica de espalhamento espectral por saltos de frequência (FHSS) utiliza diferentes frequências de portadora que são moduladas pelo sinal original.

II. A técnica de espalhamento espectral de sequência direta (DSSS) atribui um código de n bits a cada bit do sinal original.

III. Na técnica FHSS para cada bit do sinal original é gerado um código de n bits, denominado chips, que será usado para definir a frequência da portadora a ser utilizada.

IV. Tornam o sinal transmitido menos sensível a interferências de multipercurso.

Está correto apenas o que se afirma em

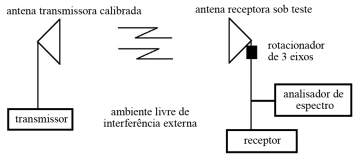

A figura a seguir ilustra uma montagem que permite determinar o diagrama de radiação de campo distante de uma antena sob teste.

Para um sistema de comunicações no espaço livre, quanto maior for a potência de transmissão, menor será a perda por propagação.

As ondas espaciais ou ondas diretas se propagam principalmente na troposfera. Sobre propagação das ondas espaciais, análise as afirmativas a seguir:

I. A curvatura da terra impõe um limite para a extensão de um rádio enlace em visada direta. Além dela, também deve ser considerado o raio do primeiro elipsoide de Fresnel e a refração da onda na atmosfera.

II. As estações repetidoras são muito utilizadas para aumentar o alcance da comunicação para unidades de rádios móveis e portáteis operando nas faixas de VHF e de UHF.

III. Os sistemas de micro-ondas terrestres em longas distâncias operam em condição de visibilidade entre as antenas de transmissão e de recepção e necessitam de operar com potências elevadas devido às perdas de propagação do sinal.

Está CORRETO o que se afirma em:

Considerando-se uma dada distância entre transmissor e receptor, a perda de percurso, em nenhum ambiente, será menor que a encontrada no espaço livre.

A perda adicional de percurso, com referência à perda por espaço livre, observada na figura, deve ser causada, entre outros fatores, pela atenuação do sinal devido ao mecanismo de propagação da onda de superfície.

O modelo de propagação no espaço livre é usado para prever a intensidade do sinal medido quando nenhuma obstrução está presente entre o transmissor e o receptor. Os sistemas de comunicação por satélite e os enlaces de rádio de micro-ondas com linha de visada normalmente experimentam a propagação em espaço livre. Pela equação do espaço livre de Friis, a potência do sinal recebido cai com o inverso da distância.

No espaço livre, a onda eletromagnética possui apenas a componente de campo elétrico.

Na transmissão de sinal de rádio em sistemas de comunicação, há a preocupação com a propagação do sinal (menor perda), que possui relação com a frequência utilizada. Considerando as faixas de frequência mais conhecidas do espectro eletromagnético, assinale a alternativa que apresenta, da esquerda para a direita, faixas de frequência em ordem decrescente de perda por propagação multipercurso em espaço livre.

Nesse enlace, a perda por espaço livre é superior a 130 dB.

A potência de um sinal que se propaga no espaço livre diminui com o quadrado da distância entre o emissor e o receptor. No entanto, em um sistema de telefonia celular móvel, o nível do sinal transmitido captado pela antena do receptor pode variar sensivelmente, mesmo quando ocorrem pequenas variações da distância entre o transmissor e o receptor. Esse fenômeno, que não pode ser justificado pela atenuação de espaço livre, é tipicamente provocado pelo:

As perdas de propagação de um sistema de microondas em espaço livre, não é função:

1. da potência de transmissão.

2. da freqüência do sinal.

3. da longitude do ponto.

4. da sensibilidade de recepção.

Está (ão) correta(s
