Questões de Concurso sobre Arranjo de sistemas de distribuição (radial, anel, malha, etc)

Em sistemas de distribuição, qual é a principal característica e vantagem da configuração de rede do tipo anel em comparação com a rede estritamente radial?

Nos últimos anos, com o advento do conceito de redes elétricas inteligentes, as empresas de energia têm investido na mudança topológica dos sistemas de distribuição de energia de média tensão (SDMT) e na implantação de Sistemas de Recomposição Automática (SRA), também denominado self-healing, para melhorar a continuidade e a confiabilidade do SDMT. Com relação à topologia mais adequada para implantação de RSA no SDMT, assinale a alternativa correta.

Em uma rede de distribuição de energia, as redes primárias e secundárias desempenham papéis específicos para levar a energia elétrica até os consumidores finais.

As redes de distribuição secundária são caracterizadas por:

Considere as etapas básicas do sistema elétrico de potência: geração, transmissão e distribuição. Com base nos princípios de operação de cada uma delas, assinale a alternativa correta.

Assinale a alternativa que descreve corretamente a função ou característica do quadro de distribuição principal em uma instalação elétrica:

Os circuitos devem ser concebidos de modo que, quando seccionados, suas cargas sejam realimentadas por outro circuito alternativo.

Considerando os componentes estruturais de uma rede elétrica aérea, assinale a alternativa que melhor define o conceito de um ramal de ligação:

O ponto de entrega em uma instalação elétrica é corretamente definido como:

Analise a figura a seguir, que ilustra componentes mecânicos utilizados nas instalações de redes de distribuição aérea isoladas.

RDI – Cruzamento sem conexão no vão

Fonte: Cemig, ND 2.7 – Capítulo 3

Com base na figura apresentada, é correto afirmar que

A topologia de rede de distribuição mostrada na figura 4 é conhecida como:

A maior parte da rede de distribuição de baixa tensão de energia elétrica no Brasil possui a configuração do sistema de distribuição radial simples (convencional). Com relação à rede de distribuição radial convencional, sem geração distribuída no sistema, analise as afirmações abaixo:

I. Os sistemas de proteção são mais simples.

II. Apresentam uma confiabilidade menor.

III. Apresentam indicadores de continuidade de serviço piores.

IV. Apresentam dupla alimentação.

As opções acima que estão CORRETAS são:

A configuração da rede aérea primária será definida em função do grau de confiabilidade a ser adotado em um projeto de rede de distribuição, com cabos nus, pré-reunidos ou protegidos, compatibilizando com a importância da carga ou da localidade a ser atendida. Os sistemas radiais com recursos deverão ser utilizados em áreas com as seguinte características:

O conjunto de instalações de transmissão de energia elétrica do Sistema Interligado Nacional é chamado de Rede Básica, a qual inclui linhas de transmissão, subestações e demais equipamentos associados de tensão igual ou superior a 230 kV. O Operador Nacional do Sistema Elétrico (ONS) define os requisitos mínimos para subestações e seus equipamentos da rede básica. No caso de arranjos de barramentos para subestações com isolamento a ar de tensão igual ou superior a 345 kV, a condição básica dos arranjos, segundo o ONS, é:

Em uma cidade, o sistema de distribuição de energia elétrica possui uma rede de distribuição primária operando a 13,8 kV, que alimenta uma subestação local. A partir desta subestação, a energia é rebaixada para 380/220 V para abastecimento residencial e comercial por meio de uma rede de distribuição secundária. Durante uma manutenção, foi identificado um problema que ocasionou uma elevação de tensão na rede secundária, afetando equipamentos residenciais. Considerando as características e funções dos sistemas de distribuição primária e secundária, identifique a alternativa que corretamente descreve a causa mais provável desse problema e a ação necessária para mitigá-lo:

Um sistema de controle de malha aberta normalmente apresenta maior rejeição a distúrbios que um sistema de malha fechada.

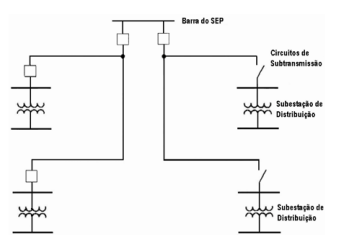

O sistema de Subtransmissão é parte do Sistema de Distribuição entre os Sistemas de Transmissão e as Subestações de Distribuição. O diagrama abaixo, refere-se à seguinte topologia utilizada na subtransmissão:

Tício pretende instalar uma rede elétrica de distribuição subterrânea. Qual deverá ser a distância mínima entre esta e as outras redes, já existentes no local:

A respeito do Sistema Radial com Recurso, considere as afirmativas abaixo.

I. Existência de interligações normalmente abertas entre alimentadores adjacentes ou de subestações diferentes, a fim de atender um consumidor.

II. Existência de circuito alimentador que retorna à mesma fonte.

III. O projeto contempla uma reserva de capacidade atendimento em cada circuito, a fim de absorver a carga de outro circuito na eventualidade de defeito.

É correto somente o que se apresenta em

O barramento de uma subestação que possui arranjo de barramento do tipo simples pode ser ampliado sem a desenergização completa da subestação.

Um sistema linear de malha fechada será estável se as raízes da função 1 + G(s)H(s) = 0 estiverem no semiplano direito do plano complexo s.
