A relação entre magnetismo e eletricidade foi descoberta pelo físico dinamarquês Hans Christian Oersted, ao perceber que a agulha de uma bússola sofria deflexão ao se aproximar de um condutor percorrido por uma corrente elétrica. Acerca do experimento realizado por Oersted, pode-se concluir que


A

a corrente elétrica, quando percorre um condutor, é capaz de produzir um campo magnético perpendicular ao sentido do fluxo de corrente elétrica.


B

a deflexão da agulha observada pelo físico ocorreu devido à utilização de um condutor produzido a partir de metais nobres, fato que gerou um campo magnético variável e pertencente ao mesmo plano da força magnética.


C

uma fonte de corrente alternada é capaz de produzir uma corrente elétrica quando aplicada a um condutor e nesse condutor será induzida uma força magnética constante.


D

a indução de uma corrente elétrica em um condutor a partir do campo magnético terrestre é amplificada por tal condutor, causando a deflexão observada por Oersted.

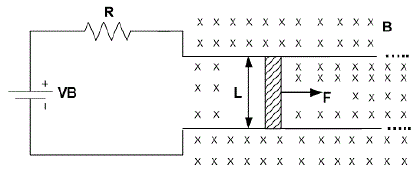

No circuito elétrico da figura a seguir, R=0,5Ω, L=20m e B=0,1T para dentro da página. A força mecânica F é aplicada à barra condutora de comprimento L. Daí, a barra se desloca em contato com o circuito, sem resistência elétrica de contato, com força de atrito 2N, resultando em perda de 450W em R. O valor de F é

Imagem associada para resolução da questão


A

56N.


B

58N.


C

60N.


D

62N.


E

64N.

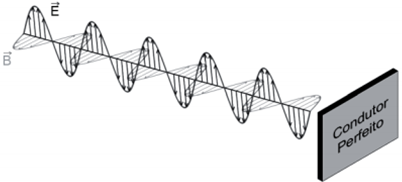

A Figura a seguir ilustra uma onda eletromagnética propagando-se no vácuo e incidindo sobre um anteparo plano, com condutividade infinita.


Imagem associada para resolução da questão


Sobre a reflexão da onda eletromagnética na superfície do anteparo condutor, tem-se que o(a)


A

campo elétrico incidente no anteparo provoca o aparecimento de correntes elétricas na superfície do condutor, que criam um vetor campo magnético refletido com sentido contrário ao do vetor incidente.


B

campo elétrico incidente provoca o deslocamento de cargas elétricas na superfície do condutor, de modo que essas cargas produzem um vetor campo elétrico, refletido com sentido contrário ao do vetor incidente.


C

campo magnético incidente provoca o aparecimento de correntes elétricas na superfície do condutor, as quais criam um vetor campo elétrico, refletido com o mesmo sentido que o do vetor incidente.


D

onda é refletida com a manutenção de direção e sentido, tanto no vetor de campo elétrico, quanto no de magnético da onda incidente.


E

onda é refletida com inversão de sentido, tanto no vetor de campo elétrico quanto no de magnético da onda incidente.

Duas esferas iguais, eletricamente carregadas com +140 mC e -154 mC, e separadas de uma distância fixa d se atraem com uma força de intensidade 6,6 mN (d é suficientemente grande para que os raios das esferas possam ser desconsiderados). Em seguida, mantidas nas mesmas posições, as duas esferas são colocadas eletricamente em contato até que as cargas se redistribuam (o condutor usado é suficientemente fino para que se despreze a carga distribuída sobre ele). Depois de removido esse condutor, a força de interação entre as duas esferas passa a ser de:

Obs.: O valor de K0 pode ser considerado como 9.109 N.m2C-2.


A
15 μN (repulsão).

B
150 μN (atração).

C
150 μN (repulsão).

D
2904 mN (atração).

E
2904 mN (repulsão).

Ao movimentar um imã próximo a uma espira condutora, surge uma força eletromotriz induzida nesta espira, e uma corrente elétrica pode ser detectada neste circuito. Acerca da relação entre a força eletromotriz e o campo magnético no interior da espira, conforme foi definido pelo russo Heinrich Lenz, assinale a alternativa correta.


A

Ɛ = ∫ 𝐵ɸ𝑑𝑆


B

Ɛ =


C

Ɛ = 𝐿


D

Ɛ = − ∫ ɸ𝑑𝑡

A Figura a seguir ilustra uma superfície cônica aberta na base, imersa em um campo elétrico uniforme, cuja intensidade é E = 250 N/C.


Imagem associada para resolução da questão


Considerando-se que o campo elétrico incide perpendicularmente à sua base, o fluxo de campo elétrico através dessa superfície cônica, expresso em V.m, é igual a


A


B


C


D


E

Um núcleo toroidal como o mostrado na figura a seguir é constituído de material de permeabilidade magnética é igual a 8 x 10-3 H/m. O núcleo tem a seção reta circular de área 100 cm² e comprimento médio do caminho magnético L é igual a 1m. O toróide foi bobinado com 500 espiras e quando ligado a uma fonte circula na bobina uma corrente de 10 mA. O valor médio da densidade de fluxo magnético no núcleo do toróide é:


Imagem associada para resolução da questão


A

1,00 Wb/m²


B

0,42 Wb/m²


C

1,64 Wb/m²


D

2,55 Wb/m²


E

0,04 Wb/m²

Um condutor retilíneo de 300 cm imerso em um campo magnético uniforme de 30 T é percorrido por uma corrente elétrica de 50 A. O campo magnético atinge esse condutor longitudinalmente com um ângulo de 0o . A intensidade da força magnética nesse condutor é de:

A
zero;

B
150 N;

C
180 N;

D
22,5 kN;

E
45 kN.

O campo magnético em uma região do espaço é = y² . x . âz A/m , onde âz é o vetor unitário referente ao eixo z de um sistema cartesiano de coordenadas do tipo triedro direto. Nesse contexto, a densidade de corrente nessa região do espaço é


A

= y2 . âX - 2 . y . x . ây A/m²



B

= y2 . ây - 2 . y . x . âz A/m²



C

= 2 . y . x . âx - y² . ây A/m²



D

= 2 . y . x . ây - y² . âz A/ m²



E

= 2 . y . x . âx - y² . âz A/m²


Na Figura a seguir, há a representação de um capacitor de placas paralelas, onde o dielétrico que separa ambas as placas condutivas é composto por duas camadas de materiais diferentes, D1 e D2 , com as mesmas espessuras d = 15 mm. As constantes dielétricas 1 e 2 , respectivamente, dos materiais D1 e D2 são tais que 1= 32 .


Imagem associada para resolução da questão


Se a esse capacitor for aplicada uma tensão constante VC = 12 V, então, a intensidade de campo elétrico em


A

D1 será o triplo da intensidade em D2 .


B

D1 será igual à intensidade em D2


C

D1 será de 200 V/m


D

D1 será de 600 V/m.


E

D2 será de 400 V/m.

Um aparato experimental, usado para medir a intensidade de campo magnético, é ilustrado na Figura abaixo. Nesse aparato, há dois trilhos condutores paralelos na horizontal, por onde uma barra condutora vertical de 30 cm de comprimento pode deslizar, com força de atrito desprezível, mantendo sempre o contato elétrico com eles. Essa barra vertical está conectada a uma mola ideal que apresenta uma constante elástica kM = 20 N/m.


Imagem associada para resolução da questão

Nesse esquema, quando a chave S do circuito é fechada, observa-se que a barra vertical se desloca por uma distância x = 1,5 cm, em relação à posição inicial em que a mola estava relaxada. Considerando-se que o aparato está imerso em um campo magnético uniforme, qual será, em Tesla, a intensidade desse campo?


A

0,3


B

0,4


C

0,5


D

0,6


E

1,0

Suponha dois meios com permissividades relativas εr1 = 2 e εr2 = 4. Considere um campo elétrico com E1 no meio 1 incidindo na fronteira entre os dois meios com ângulo θ1 em relação à normal da superfície entre os dois meios, sentido meio 1, e considere o campo elétrico refratado no meio 2 como E2 e o ângulo de refração θ2 em relação à normal da superfície entre os dois meios, sentido meio 2.


De acordo com as informações apresentadas, é correto afirmar que o módulo da componente


A

tangencial de E1 é o dobro do módulo da componente tangencial de E2.


B

normal de E1 é igual ao módulo da componente normal de E2.


C

normal de E1 é metade do módulo da componente normal de E2.


D

tangencial de E1 é metade do módulo da componente tangencial de E2.


E

normal de E1 é o dobro do módulo da componente normal de E2.

Caracteriza corretamente uma onda eletromagnética: campo elétrico


A

e magnético perpendiculares entre si e ao sentido de propagação.


B

e magnético paralelos entre si e contrários ao sentido de propagação.


C

paralelo ao sentido de propagação e campo magnético perpendicular ao sentido de propagação.


D

no mesmo sentido da propagação e campo magnético no sentido contrário ao da propagação.


E

e magnético perpendiculares entre si, mas em sentidos opostos ao da propagação.

O fenômeno do surgimento de uma corrente elétrica em virtude da variação do fluxo magnético nas proximidades de um condutor, recebe o nome de


A

campo elétrico.


B

campo magnético.


C

fonte de tensão.


D

fonte de corrente.


E

indução eletromagnética.

A Figura abaixo ilustra um aparato usado para medir a carga elétrica de uma esfera. Nesse sistema, a esfera carregada positivamente é posicionada em uma rampa feita de material isolante, e a tensão na fonte VE é ajustada de modo a manter a esfera em repouso, conforme ilustrado na Figura. Essa fonte de tensão é aplicada entre duas chapas metálicas condutoras, grandes o suficiente para fazer com que o campo elétrico no seu interior seja considerado uniforme.

Imagem associada para resolução da questão

Em um determinado procedimento de medida, foi utilizada uma esfera com massa igual a 20 g, e o ponto de equilíbrio foi atingido ajustando-se a tensão na fonte em VE = 10.000 V.

Considerando-se a aceleração da gravidade g = 10 m/s2, conclui-se que a carga elétrica da esfera, em microcoulombs (C), é igual a


A

1,0


B

2,0


C

4,0


D

5,0


E

8,0

Imagem associada para resolução da questão

Um ímã permanente cai verticalmente por ação de gravidade e atravessa totalmente uma bobina circular horizontal, conforme ilustrado na figura precedente. Nessa situação, a corrente induzida na bobina


A
primeiro flui na direção contrária dos ponteiros do relógio e depois na direção dos ponteiros do relógio.

B
flui no sentido contrário aos ponteiros do relógio durante todo o processo.

C
primeiro flui na direção dos ponteiros do relógio e depois na direção contrária aos ponteiros do relógio.

D
flui na direção dos ponteiros do relógio durante todo o processo.

E
é nula durante todo o processo.
