Questões de Concurso sobre Circuitos Elétricos

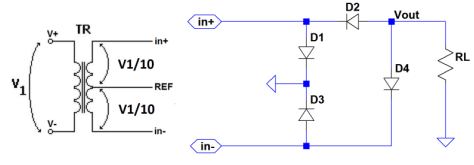

No circuito a seguir, V1 é o primário de um transformador conectado à rede elétrica de 50 Hz e 110 V e a carga RL é de 3,47 kΩ:

Sabendo que todos os diodos são de silício com VD = 0,7 V e tensão de ruptura avalancha maior que 91,21 V, podemos afirmar que o valor da frequência do sinal e o valor mínimo de tensão na saída do circuito valem, respectivamente:

A respeito dos métodos de análise e dos teoremas de circuitos elétricos, assinale a alternativa correta.

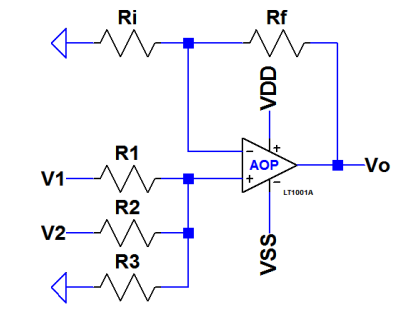

O circuito com amplificador operacional (AOP) abaixo está dimensionado para que Vo esteja sempre dentro dos limites entre VDD e VSS, onde VSS = −VDD. O AOP pode ser considerado ideal com ganho de malha aberta infinito:

Sabendo que R1 = R2 = R3 = 60 kΩ, podemos afirmar que Vo em função de V1 e V2 fica:

Analise as afirmativas abaixo para um circuito CA em paralelo contendo elementos reativos e assinale a opção correta.

-

( ) A admitância ou a impedância total depende da frequência.

( ) Dependendo da frequência aplicada, o mesmo circuito pode se comportar de forma predominantemente indutiva ou predominantemente capacitiva.

( ) As susceptâncias indutiva e capacitiva têm o mesmo sentido em um diagrama de admitâncias.

( ) A corrente no indutor está sempre em sentido oposto ao da corrente no capacitar no diagrama fasorial.

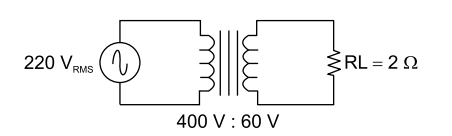

Considere circuito com o transformador mostrado na figura a seguir, em que a relação de transformação é de 400:60.

Se o circuito é alimentado por uma fonte de 220 V, assinale a alternativa que indica a potência dissipada em RL.

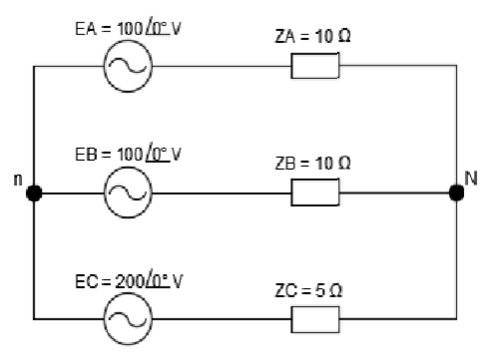

Na figura a seguir apresenta-se uma carga trifásica composta pelas impedâncias ZA, ZB e ZC, conectada às fontes EA, EB e EC.

Fonte: Elaborado pela banca (2020).

A tensão, em volts, medida entre os pontos “N” e “n”, e a corrente, em amperes, na impedância ZC são, respectivamente,

Uma indústria metalúrgica possui um equipamento que apresenta fator de potência 0,707 indutivo. Sabendo que a tensão de alimentação é de 200 V, e que o equipamento possui uma potência aparente de 5 KVA, determine o novo fator de potência se um banco de capacitor de 119 μF for ligado com essa carga. Considere a frequência da rede elétrica em 50 Hz e o valor de 𝜋 = 3,14.

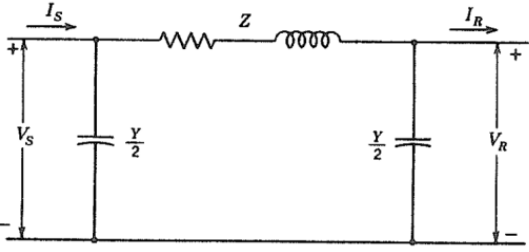

Considere uma linha de transmissão média, que utiliza modelo π nominal, conforme a figura a seguir.

(Extraído de: William D. Stevenson, “Elementos de Análise de Sistemas de Potência”, 2ª Ed, McGraw-Hill, 1986.)

Tal linha é representada pela formulação de quadripolo dada a seguir:

𝑉_𝑆 = 0,8𝑉_𝑅 + 𝑗200𝐼_𝑅

𝐼_𝑆 = 𝑗0,0018𝑉_𝑅 + 0,8𝐼_𝑅

Nessas condições, o valor da admitância shunt Y é, em S,

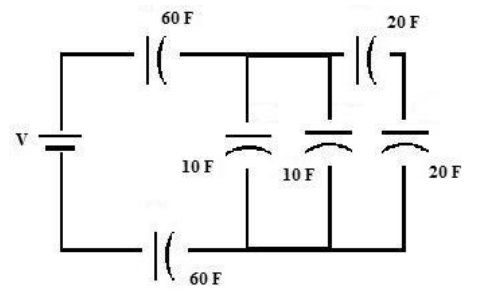

Encontre a capacitância total do circuito apresentado e assinale a alternativa correta.

Um circuito série com R = 3 Ω e Xc = 4 Ω possui uma tensão eficaz aplicada de 10 V. Determine a potência aparente e assinale a alternativa correta.

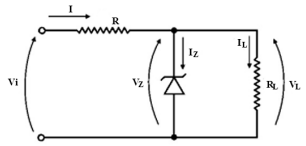

Avalie o circuito a seguir, tendo como referência os seguintes dados:

Vi (input) = 15 V ±10%

ILmáx = 20 mA

VL = 10 V

Diodo Zener com características → Vz = 10 V e Pzmax = 400mW

Com base nos dados apresentados o Izmax no circuito vale:

Muitos equipamentos e parte da infraestrutura em um hospital deve possuir um sistema alternativo de alimentação elétrica caso a fonte principal falte. Esse processo baseia-se nos sistemas de nobreak (assim chamados). Para os equipamentos eletromédicos utilizados em procedimentos cirúrgicos, sustentação de vida (p. ex. equipamentos de ventilação mecânica) e aqueles integrados ao suprimento de gases, segundo as boas práticas, devem ter sua alimentação chaveada automaticamente para a fonte de emergência em, no máximo, ______, quando a rede elétrica acusar queda superior a 10% do valor nominal por um período superior a 3s, devendo garantir o suprimento por 24 horas.

Assinale a alternativa que preencha corretamente a lacuna.

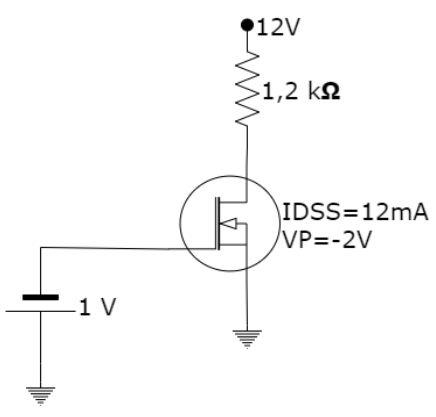

O circuito abaixo, com um MOSFET tipo depleção canal N, é alimentado por uma fonte cc de 12V. Qual será a tensão entre o Dreno e a Fonte (V_DS) do MOSFET?

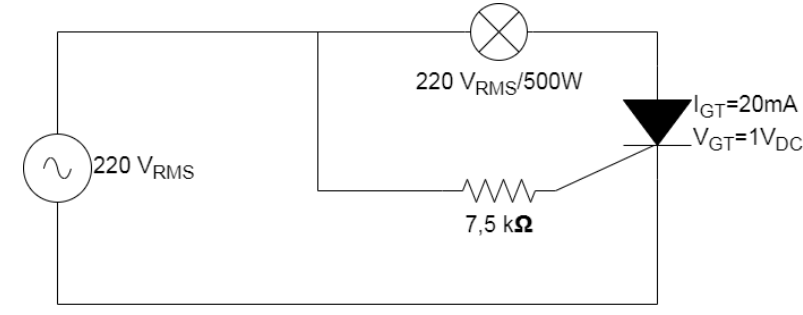

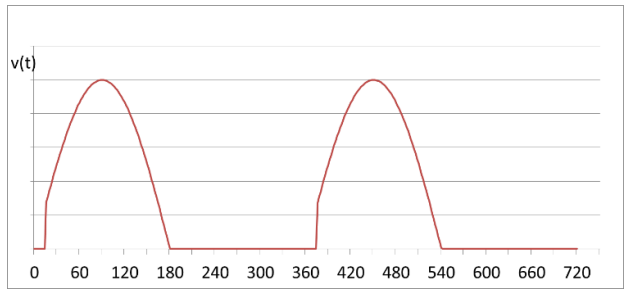

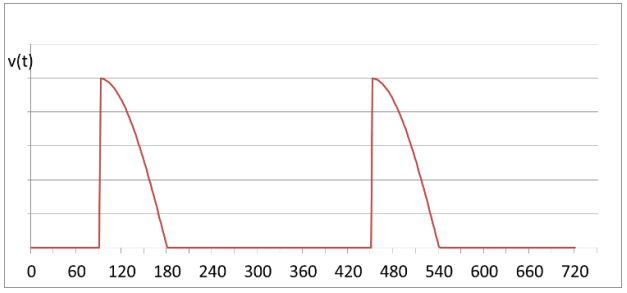

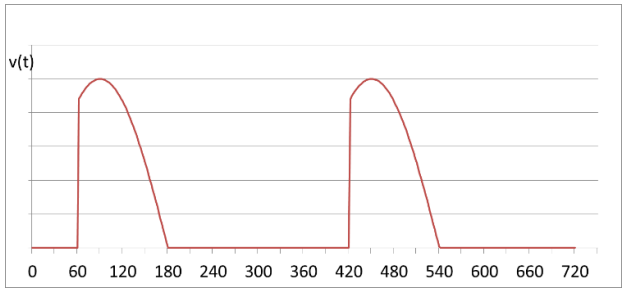

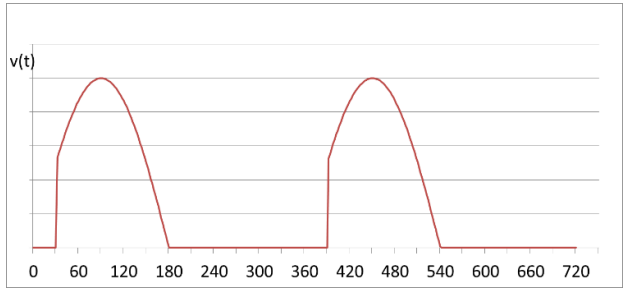

O SCR do circuito abaixo é disparado em certo ângulo, qual o gráfico melhor representa a queda de tensão na lâmpada.

Sobre a resolução de problemas de circuitos fechados, analise o texto a seguir.

Para qualquer caminho fechado em um circuito consideramos que a soma algébrica das tensões é zero. Estas tensões podem ser fontes e passagem de corrente elétrica através de elementos passivos. Pode ser igualmente aplicada para circuitos alimentados por fontes constantes, corrente contínua, fontes variáveis no tempo e para circuitos alimentados por fontes senoidais.

Assinale a alternativa que apresenta a qual Lei este texto está se referindo.

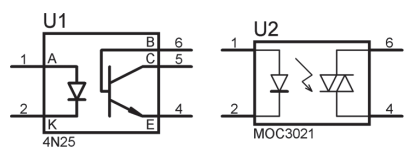

A figura a seguir ilustra dois componentes optoeletrônicos utilizados para obter isolamento elétrico entre circuitos, identificados como U1 e U2.

Assinale a alternativa correta sobre as características destes optoacopladores.

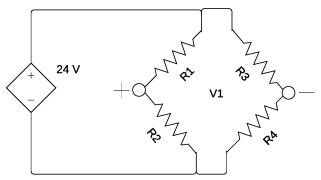

A ponte de Wheatstone é um circuito muito utilizado para a determinação de uma resistência elétrica desconhecida por detecção de nulo.

Considerando-se que a ponte esteja equilibrada (R₁ R₄=R₂ R₃), temos que V₁=0. Considerando-se que R₂=R₄=200 Ω, e que um PT100 a 80 ºC é ligado em R₁ (desprezando-se as resistências dos fios conectando o PT100 à ponte de Wheatstone), qual deve ser o valor de R₃ em que V₁=0, se a resistência do PT100 segue a equação R=100(1+0,00385T)?

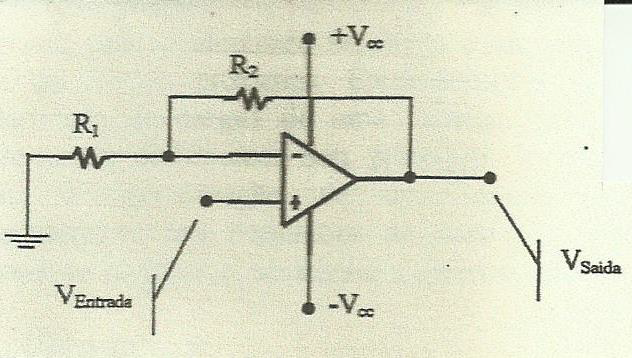

Em eletrônica/automação, interfaceando grandezas e/ou componentes eletrônicos, é comum utilizar circuito integrado: amplificador operacional, desempenhando função de transferência como entre Ventrada e Vsaída, conforme o circuito apresentado. No referido circuito, o valor de R1 = 5 kΩ e R2 = 50 kΩ formam o elo realimentador do amplificador operacional. Considere que o amplificador operacional será ligado a uma fonte de tensão simétrica de +Vcc = 10 V e –Vcc = –10V. [10V – 0 – 10 V].

Assinale o valor da tensão Vsaída, quando a tensão Ventrada for igual a 200 mVcc.

Uma vantagem do método de controle quadrático é fornecer um modo sistemático de cálculo da matriz de ganho de controle por realimentação de estado. Sobre os sistemas reguladores ótimos, assinale a afirmativa INCORRETA.

Um circuito elétrico básico é composto por:
