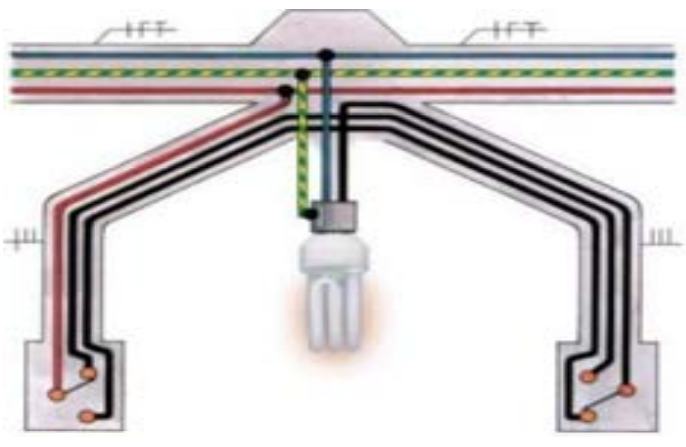

Analise a figura abaixo:

A representação gráfica do circuito elétrico acima, CORRESPONDE a um exemplo de:

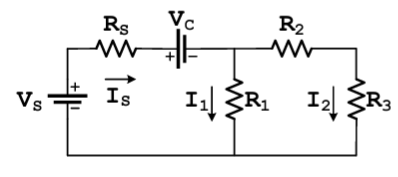

Considere o circuito elétrico da Figura abaixo.

Considerando que V_S é maior do que V_C e que V_RS é o valor da queda de tensão no resistor R_S , qual o valor da corrente I₁ ?

Acervo pessoal.

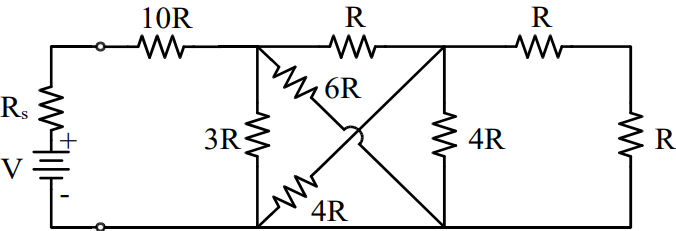

Para o circuito representado na figura, determine o valor, em termos de R, da resistência interna da fonte Rs, tal que a potência transferida para o circuito elétrico seja máxima.

Um circuito CC é representado por seu equivalente de Norton composto por uma fonte de corrente de 2 A e uma resistência de 40 ohms. Sobre este equivalente:

I. O equivalente de Thévenin para o mesmo circuito é uma fonte de tensão de 80 V em série com uma resistência de 20 ohms.

II. A máxima potência possível a ser transferida pelo equivalente é de 40 W, quando o mesmo é conectado a uma carga de 40 ohms.

III. A potência dissipada em uma resistência de 10 ohms alimentada pelo equivalente é igual a 25,6 W.

IV. Quando o equivalente de Norton dado se associa em paralelo com um equivalente de Thévenin de 20 V em série com uma resistência de 40 ohms, isso resulta em um novo equivalente de Thévenin com tensão 60 V em série com uma resistência de 20 ohms.

Está CORRETO apenas o que se afirma em:

Veja a figura a seguir.

Disponível em <https://www.sabereletrica.com.br/partida-direta-e-indireta/>. Acesso em: 09 set. 2022.

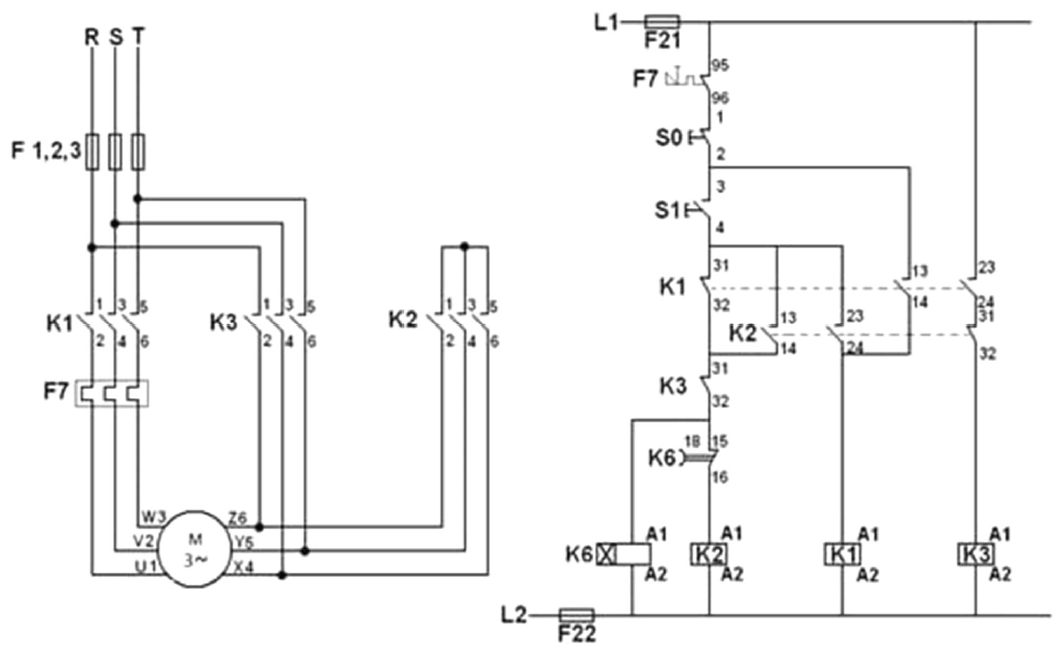

A figura representa um sistema de partida de motor de indução trifásico. A partida do motor é realizada pressionando-se a botoeira S1. Ao tentar partir o motor, o operador acionou a botoeira S1, porém, o motor não partiu e se manteve vibrando e emitindo um ruído de vibração semelhante ao zumbido de abelhas. Dentre as opções a seguir, qual delas é a causa compatível com o comportamento descrito?

Considere um sistema de aquecimento de água, composto por três resistências, com potência nominal individual de 11 kW e tensão nominal de 220 V. Considerando a conexão desse sistema de aquecimento a um circuito de alimentação trifásico com tensão de linha de 380 V, a ligação entre as resistências e a corrente de linha nominal serão, respectivamente:

Uma instalação elétrica trifásica possui uma potência ativa de 60 kW e fator de potência atrasado de 0,6.

Qual o valor de potência reativa do banco de capacitores que deve ser instalado em paralelo, para que a instalação possua fator de potência unitário?

Em uma partida estrela-triângulo, o valor da corrente no instante do acionamento é

Considere o circuito abaixo.

Dados:

• Hfe = 100

• Vcc = 18 V

• RC = 2,2 kΩ

• RE = 1,1 kΩ

O valor do resistor RB que faz o ponto de operação ficar no meio da reta de carga é

No que tange à proteção contra surtos de manobra, deseja-se dimensionar o nível de suportabilidade nominal do isolamento interno de um transformador (U_W), cujos dados necessários a tal dimensionamento são mostrados a seguir:

• Nível de proteção do para-raios (U_RP): 700 kV

• Fator de coordenação para isolamento interno (K_CD): 1,2

• Fator de segurança para tensões requeridas (K_S): 1,1

Nessas condições, o valor de U_W é, em kV,

Assinale a alternativa correta quanto ao que afirma o Teorema da Superposição.

Em função da disposição dos circuitos que compõem uma fonte de alimentação ininterrupta (UPS, do inglês, Uninterruptible Power Supply), existem diferentes topologias.

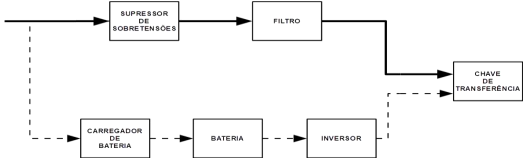

O tipo de topologia da UPS apresentada na figura acima é:

Um circuito ressonante série possui um capacitor de 2 F e um indutor de 2 H.

Qual a frequência de ressonância do circuito?

Considerar $\pi$ = 3.

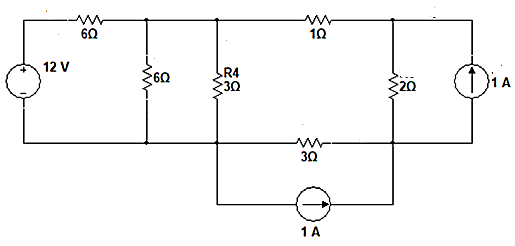

Para o circuito da Imagem 10 a seguir, determine a potência no resistor de 1Ω.

Imagem 10

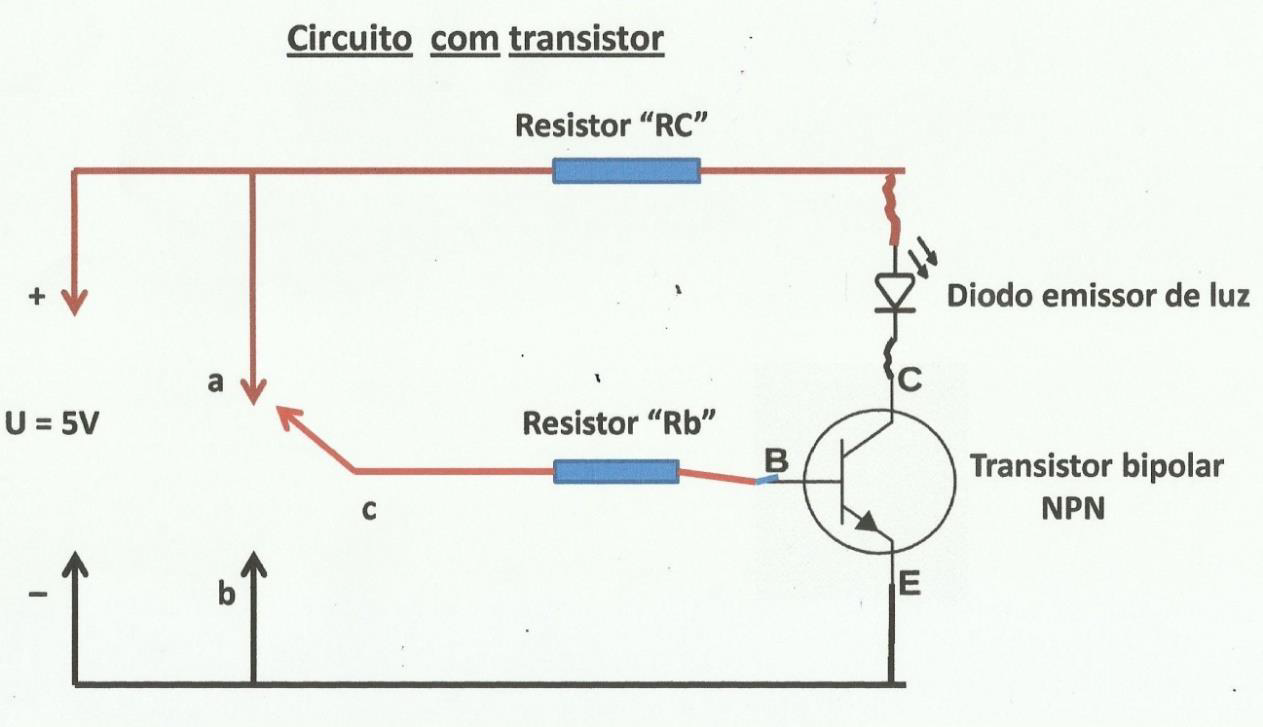

Em uma planta industrial há um CCM (Centro de Controle de Motores). Cada motor elétrico tem sua lógica de controle e proteção. A lógica de controle e proteção de certo motor é feita por sensores eletrônicos e a sinalização de defeitos realizada pelo diodo emissor de luz – Led do circuito apresentado. A lógica de controle e proteção comanda os contatos reversores – acb exibidos no circuito abaixo: quando tudo está normal – o ponto c se fecha com b e o Led estará apagado; quando existir defeito no motor – o ponto c se fecha com a e o defeito será sinalizado com Led aceso. A configuração transistorizada do circuito foi realizada a partir de um transistor bipolar NPN, de uso geral, com Vbe = 0,7 V e ganho de corrente Ic/Ib = 100; Vce de saturação igual a 0V (zero); fonte de alimentação com 5Vcc; Led que funciona com 2V e absorve uma corrente de 10 mA.

(Desconsidere as perdas nos condutores do circuito.)

Assinale os valores corretos de resistências para os resistores Rc e Rb.

Sabendo que a corrente I vale 400 mA, analise a figura a seguir.

Assinale a alternativa que apresenta o valor de V3.

Resolva o circuito elétrico a seguir, e assinale a alternativa que apresenta respectivamente as correntes I₁, I₂ e I₃.

Analise as afirmativas sobre o teorema da superposição para resolução de circuitos elétricos e dê valores Verdadeiro (V) ou Falso (F).

( ) Com fontes dependentes, o princípio da superposição pode ser usado apenas quando as funções de controle são externas ao circuito contendo as fontes, de modo que os controles permaneçam inalterados à medida que cada fonte é analisada individualmente.

( ) Esse princípio se aplica em função da relação linear entre corrente e tensão.

( ) Um circuito linear que contém duas ou mais fontes independentes pode ser analisado para obter as várias tensões e correntes de ramos analisando os efeitos de cada fonte individualmente e, em seguida, superpondo os resultados.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Avalie as afirmativas que seguem, tendo como base a avaliação das potências presentes em um circuito elétrico passivo contendo indutores, capacitores ou ambos.

I. O efeito líquido da potência reativa é nulo e não degrada/altera a operação de sistemas elétricos.

II. A potência reativa é a potência que não realiza qualquer trabalho de forma efetiva.

III. A unidade da potência reativa é medida em Volt Ampère Reativo.

Estão corretas as afirmativas:

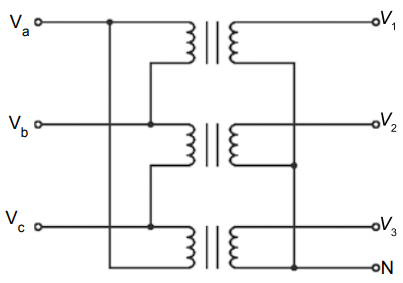

Considere o seguinte diagrama, constituído por três transformadores monofásicos idênticos de 100VA, primário de 220V e secundário de 12V. Os terminais V_a , V_b , e V_c foram conectados a uma fonte de tensão trifásica com tensão de linha de 220V. Os terminais V₁ , V₂ e V₃ são terminais de saída para conexão a cargas. Considere ainda a saída conectada à uma carga equilibrada.

Após a análise do diagrama, assinale a alternativa CORRETA.
