Questões de Concurso sobre Circuitos Elétricos

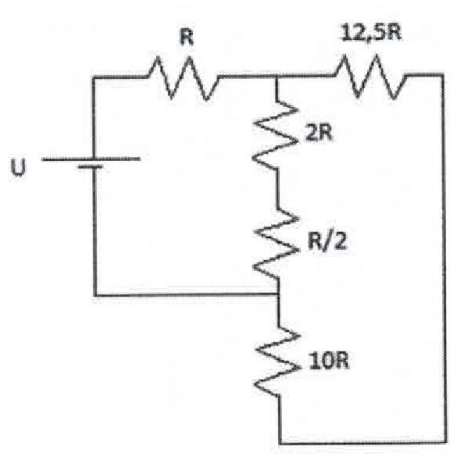

Considere o circuito elétrico abaixo.

Assinale a opção que apresenta o valor da corrente elétrica que passa pela fonte U = 169 V sabendo que R = 1,04 kΩ.

Em certas aplicações, o motor monofásico é preferível ao trifásico porque aquele possui maior conjugado de partida, característica fundamental para partidas com carga pesada.

Examine a figura abaixo.

Uma carga é alimentada por uma conexão em $\Delta$. O método dos dois wattimetros é aplicado para aferir as potências ativa e reativa da carga, conforme a figura acima. Sabendo que a medição no wattimetro 1 ($W_1$) é de 800 W e no wattímetro 2 ($W_2$) é 1500 W, assinale a opção que apresenta a potência ativa e reativa da carga, respectivamente.

Dado: $\sqrt{3}$ = 1,732.

Se $F\left(s\right)=L\left(f\left(t\right)\right)$ é a transformada de Laplace de uma função derivável $f\left(t\right)$ $f\left(t\right)$ que satisfaz $=-1$, então a transformada de Laplace de $g\left(t\right)=2.\frac{df\left(t\right)}{dt}$ é igual a $2•F\left(s\right)-2$.

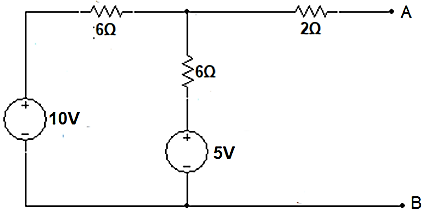

Para o circuito da Figura 4 a seguir, determine o equivalente de Thévenin entre os terminais A e B.

Figura 4

Na análise de um circuito trifásico por meio de suas componentes simétricas, foram identificados os seguintes valores de sequência da tensão da fase A:

• positiva: 10 ∠ 30° V

• negativa: 6 ∠ 330° V

• zero: 3 ∠ 0°

Diante do exposto, o valor da tensão da fase B, em V, é de

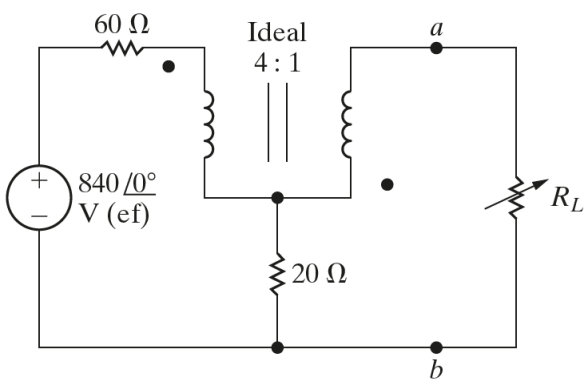

O valor da resistência equivalente de Thévenin do circuito à esquerda dos terminais a e b apresentado a seguir é

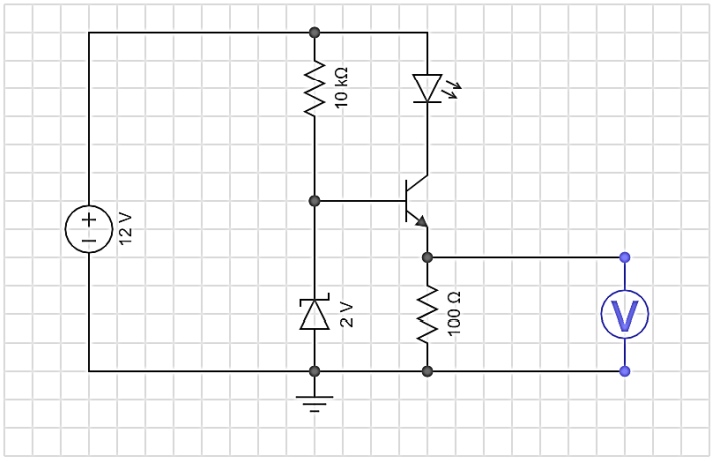

Sobre o circuito da Figura 5, analise as assertivas abaixo e assinale a alternativa correta. Observação: assumir Vbe = 0,8 V.

Figura 5

I. Trata-se de um circuito regulador a transistor tipo série.

II. O circuito está na condição de não condução.

III. A potência dissipada na carga de 100 Ohms é de 14,4 mW.

IV. O diodo zener no circuito não tem função relevante.

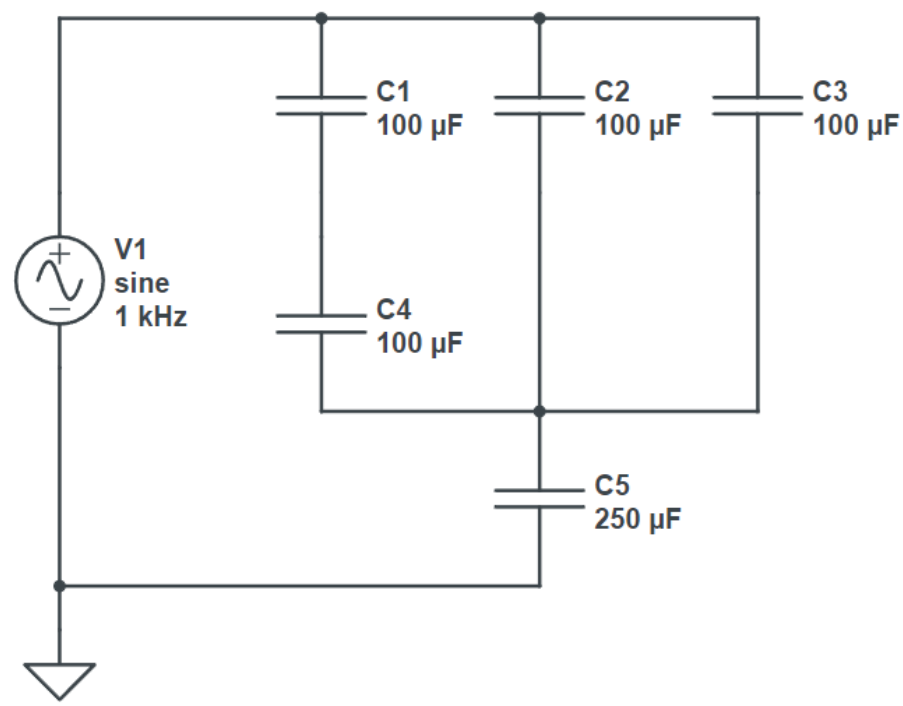

Determine a capacitância equivalente: Ceq, do circuito da Figura 11.

Figura 11

Assinale a alternativa que indica corretamente a potência reativa total da carga.

Para um circuito elétrico constituído apenas de resistores e fontes de tensão CC, a matriz condutância empregada no método de análise nodal é igual à inversa da matriz resistência empregada no método de análise de malhas.

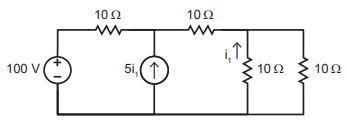

O circuito em corrente contínua da Figura é composto por uma fonte de tensão de 100 V, uma fonte de corrente controlada, cujo valor é de cinco vezes a corrente i₁ , e quatro resistências de 10 $\Omega$ . Considere que o circuito está operando em regime permanente, e que todos os componentes são ideais.

Qual a potência total, em Watt, dissipada pelos quatro resistores?

Em um circuito trifásico a três fios, são utilizados dois wattímetros para aferir a potência ativa total do circuito, aplicando-se o método dos dois wattímetros.

Nesse método, a potência ativa total do circuito trifásico é obtida através da(o)

Em uma determinada residência, o chuveiro possui 4.400 W de potência e fica ligado 45 minutos por dia. Se, em todos os dias do mês, o chuveiro for utilizado pelo mesmo período (considerando um mês de 30 dias), qual será o valor mensal gasto com energia elétrica, considerando apenas o chuveiro, uma vez que a tarifa é de R$ 0,30/kWh?

O parâmetro denominado ganho de tensão direta de circuito aberto faz parte da matriz de parâmetros híbridos.

A impedância de entrada de circuito aberto denomina-se impedância do ponto de excitação.

Além da tensão e da corrente, a potência é um parâmetro muito importante para o dimensionamento dos diversos equipamentos elétricos. A capacidade de um consumidor de produzir trabalho em um determinado tempo, a partir da energia elétrica, é chamada de potência elétrica. Em circuitos de corrente alternada com cargas indutivas e/ou capacitivas, ocorre uma defasagem entre tensão e corrente. Isso nos leva a considerar três tipos de potência.

Analise as assertivas a seguir:

I- Potência qualitativa (PQL)

II- Potência quantitativa (PQ)

III- Potência reativa (Q)

IV- Potência ativa (P)

V- Potência aparente (S)

Com relação aos tipos de potência, estão corretas as assertivas:

Capacitores são capazes de fornecer potência reativa para o sistema. Por isso, bancos de capacitores são utilizados para compensar o efeito das cargas indutivas.

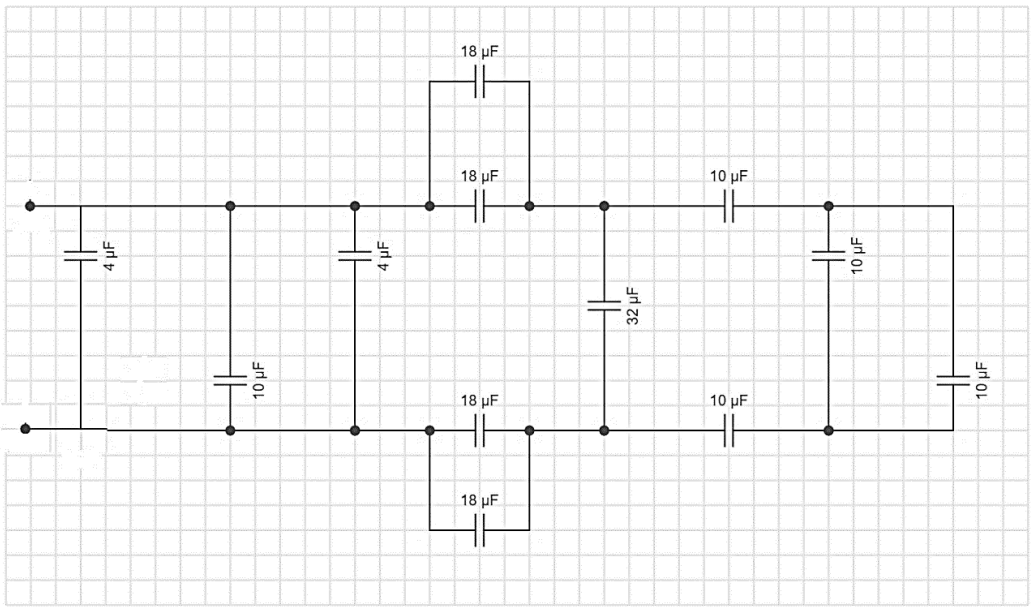

Analise a associação de capacitores do circuito (Figura 6) abaixo e determine a capacitância equivalente do circuito.

Figura 6

Um motor de indução trifásico, conectado em Y, com quatro polos, 30 HP, 127 V, 50 Hz, solicita uma corrente de 65 A da rede de alimentação, com um fator de potência de 0,85. Nessas condições de operação, as perdas do motor são as seguintes:

1. Perdas no cobre do estator = P_cu1 = 1189 W.
2. Perdas no cobre do rotor = P_cu2 = 1376 W.
3. Perdas no núcleo do estator = P_e = 567 W.
4. Perdas rotacionais (atrito, ventilação e perdas no ferro devido à rotação) = P_rot = 650 W.

Assinale a alternativa que apresenta a potência transferida através do entreferro.
