Questões de Concurso sobre Circuitos Elétricos

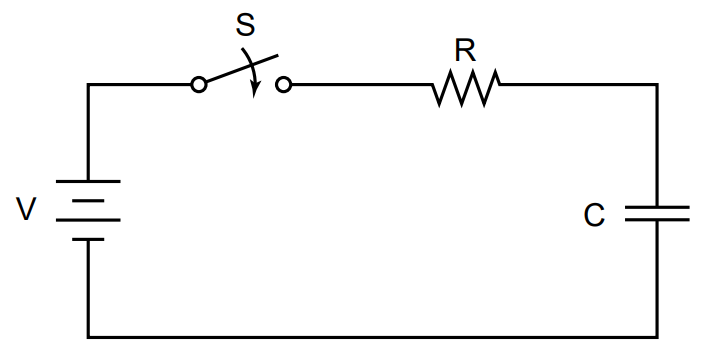

Analise o circuito a seguir.

Os valores dos componentes do circuito são R = 1,2 kΩ e C = 60 μF.

Após o fechamento da chave S, é correto afirmar que a tensão V_C no capacitor atinge 99,3% do valor da tensão da fonte em um tempo igual a

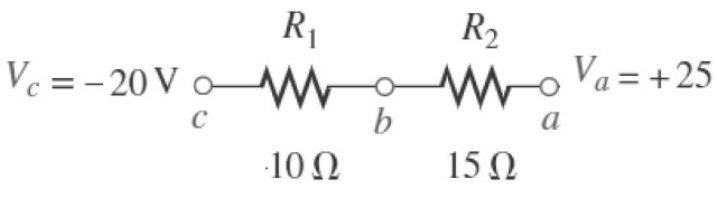

Analise o circuito a seguir, considerando que os potenciais V_a e V_c são medidos em relação ao terra.

A partir dessa análise, a tensão no ponto b em relação ao terra vale:

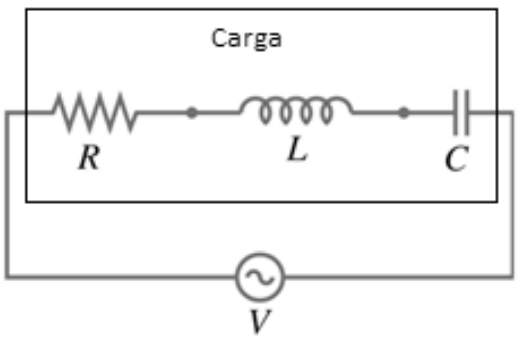

Analise o circuito a seguir, considerando uma carga em série composta por uma resistência R de 3 kΩ, um capacitor de reatância capacitiva X_C igual a 4 kΩ e um indutor de reatância indutiva X_L igual a 8 kΩ. A tensão eficaz aplicada na carga é igual V = 140 V.

Nesse circuito, o módulo da impedância equivalente da carga e a corrente total eficaz do circuito são, respectivamente:

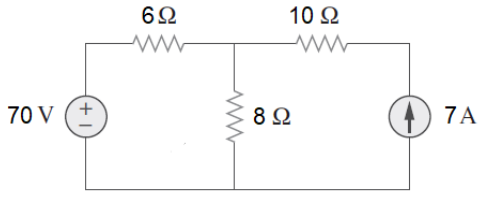

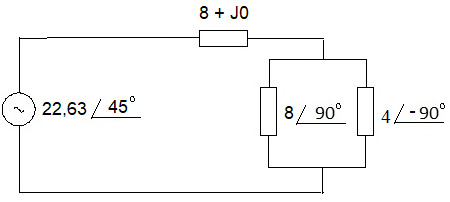

Considerando o circuito a seguir:

Qual é a corrente que passa pelo resistor de 8 Ω?

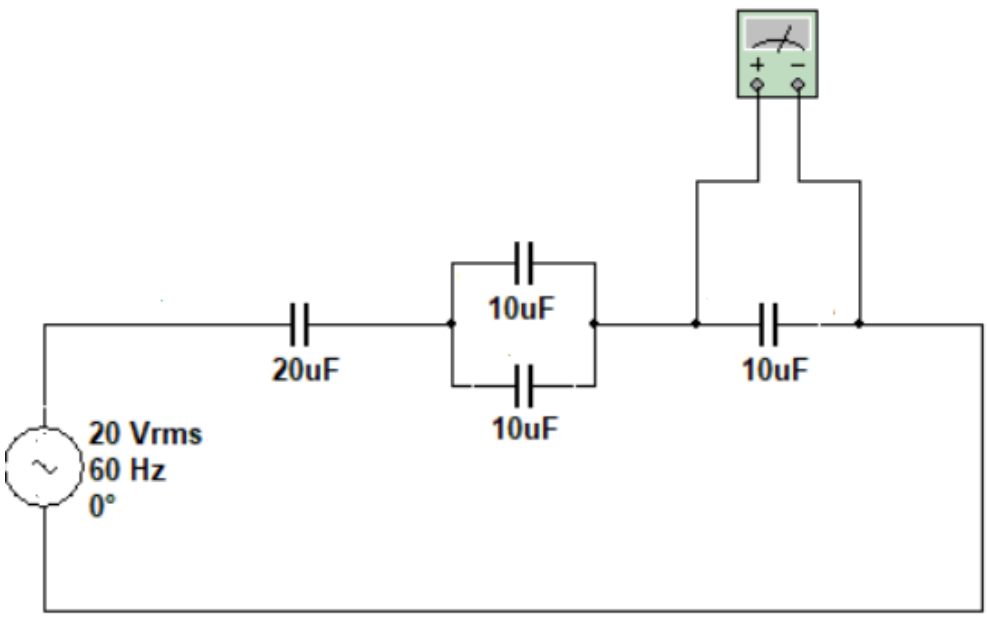

Para o circuito a seguir, determine a tensão sobre o capacitor de 10 µF medida pelo voltímetro. Considere o valor arredondado sem casas decimais e π = 3,14.

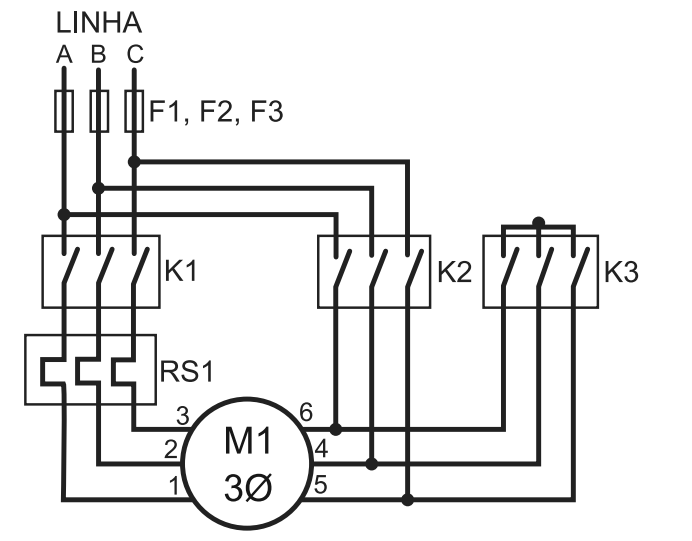

Um motor trifásico de 25 CV, 220 / 380 V, 72 / 42 A, FS = 1,15, é acionado por uma chave estrela-triângulo que tem seu diagrama de força mostrado na figura a seguir. A rede de alimentação tem tensão de linha de 220 V, e o tempo de partida é de 5 segundos.

(Arquivo pessoal. Imagem usada com autorização.)

Os valores aproximados das correntes de emprego (Ie) calculadas para os contatores K1, K2 e K3 e da corrente de ajuste do relé de sobrecarga para essa aplicação são, respectivamente:

Uma carga trifásica indutiva tem os seguintes dados de placa: Tensão Nominal: 220/380 V; Corrente nominal: 14 / 8,1 A; FP = 0,80. A potência ativa e a potência aparente absorvidas da rede por essa carga são, em valores aproximados, respectivamente (considerar 3^0,5 = 1,732):

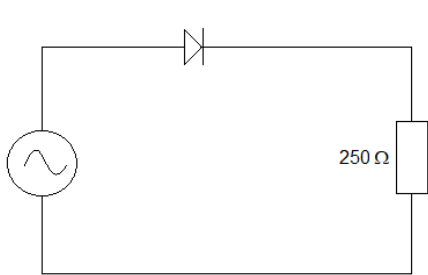

O circuito retificador de CC mostrado abaixo usa fonte CA senoidal e diodo ideais. A tensão desejada na carga é de 9 V.

Fonte: Banca Examinadora, 2023.

Com base nas informações e no circuito da figura acima, a tensão eficaz que deve ser fornecida pela fonte é

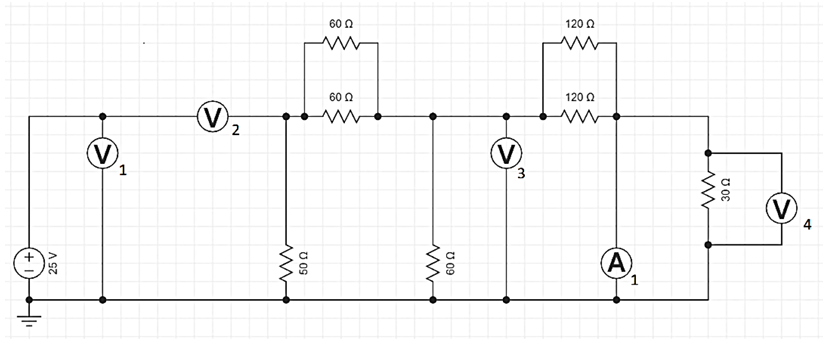

Para o circuito da Figura 8, considere os voltímetros e o amperímetro abaixo como ideais:

Figura 8

Analisando a disposição dos componentes e dos instrumentos de medida, analise as assertivas abaixo:

I. Todos os instrumentos de medida estão corretamente conectados.

II. Não existe corrente circulante no circuito, devido ao voltímetro V₂.

III. O amperímetro A1 está incorretamente conectado no circuito.

IV. A tensão lida no voltímetro V₁ é de 0 (zero) V.

Quais estão corretas?

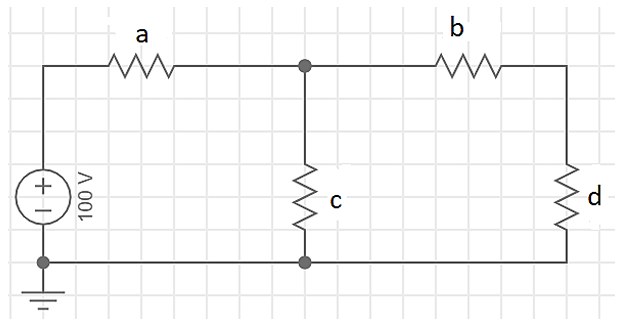

Analise o circuito da Figura 4, desconsiderando a tolerância dos resistores (não estão representadas nos valores em ohms dos resistores a, b, c e d do circuito):

Figura 4

Leitura dos valores conforme a sequência da Tabela 1 abaixo:

Tabela 1

De acordo com os dados apresentados, assinale a alternativa que indica a corrente total fornecida pela fonte.

Utilizando um multímetro para medida de tensão, considere o circuito a seguir:

Quais são as medidas para as tensões V_b, V_c e V_ac, respectivamente?

A construção do _____________ analógico consiste em ligar uma _____________ em série com o ______________.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

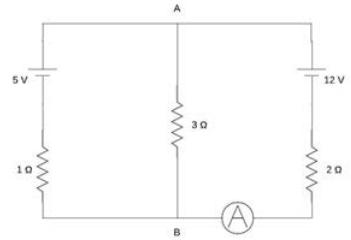

Observe a figura a seguir.

Da leitura dos dados apresentados, qual é a leitura do amperímetro do circuito?

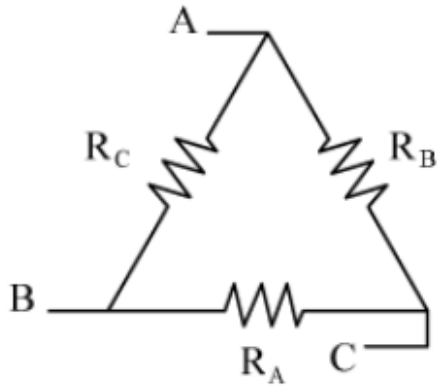

Um circuito ∆ é apresentado na Figura 1 a seguir:

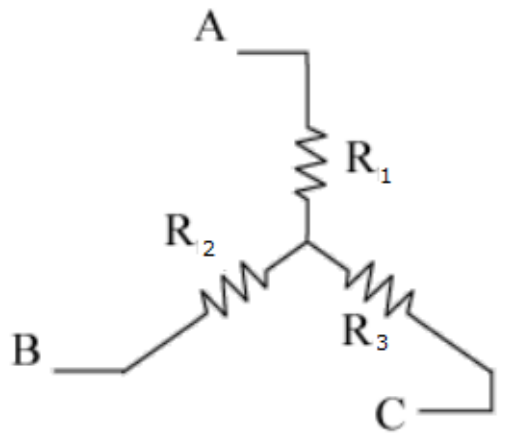

O circuito equivalente em Y é apresentado na Figura 2 a seguir:

Figura 2

Assinale a alternativa que apresenta os valores para R₁, R₂ e R₃ no circuito equivalente em Y.

Para o circuito da Figura 3 a seguir, determine a corrente I fornecida pela fonte.

Figura 3

Para aumentar a eficiência dos gastos nas instalações elétricas, o circuito do ar-condicionado pode ser compartilhado com o circuito de iluminação, desde que esteja na mesma sala onde está localizado o aparelho.

Caso o acionamento do disjuntor seja devido à corrente de partida do aparelho de ar-condicionado, a troca do disjuntor por um de curva C, mantendo o mesmo dimensionamento de 16 A, pode solucionar o problema.

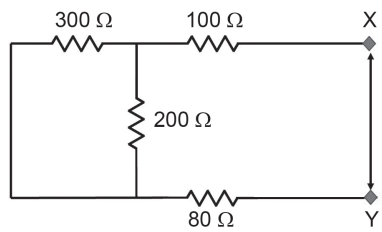

Considere que o circuito abaixo é formado por resistores.

O valor, em $\Omega$, da resistência equivalente vista entre os terminais X e Y é

Examine a tabela abaixo.

A tabela acima é utilizada para dimensionar condutores pelo critério de queda de tensão. Assumindo que a tabela já está de acordo com o tipo de isolação do condutor, o modo de instalação, o material do eletroduto, o tipo de circuito e com o fator de potência do circuito, qual é a menor seção nominal do condutor, em mm², que deve ser adotada para o seu dimensionamento, de acordo com o critério do limite de queda de tensão e considerando que o limite da queda de tensão máximo seja de 2% para o trecho da instalação, o comprimento do circuito seja de 30 metros, que a corrente de projeto do circuito seja de 30 ampéres e que a tensão de alimentação seja de 127 volts?

Os dispositivos J e K no circuito 2 são botoeiras, sendo J uma normalmente fechada e K uma normalmente aberta.
