Questões de Concurso sobre Circuitos Elétricos

O elemento básico ideal de circuito tem três atributos: apresenta apenas dois terminais; é descrito matematicamente em termos de tensão e(ou) corrente; e não pode ser subdividido em outros elementos.

Um circuito elétrico é composto por uma fonte de tensão v_F(t) que alimenta três componentes considerados ideais: um resistor de resistência R, um capacitor de capacitância C e um indutor de indutância L, todos associados em série.

Fechando o circuito da fonte sobre esses três componentes ligados em série, uma corrente i(t) vai circular. A dinâmica desse sistema é regida por uma equação diferencial, obtida pela lei de Kirchoff, que relaciona a soma das tensões nesta malha: v_F(t) = v_R(t) + v_C(t) + v_L (t).

As relações entre as tensões e a corrente da malha são:

Com base nos dados, considerando-se todas as condições iniciais nulas, qual é a expressão da Função de Transferência, no domínio de Laplace, que liga a corrente elétrica de saída com a tensão da fonte de alimentação, ou seja, a expressão de G(s) = $\frac{I\left(s\right)}{V_F\left(s\right)}$ ?

Poderia se tratar de um elemento passivo que se opõe à variação instantânea de corrente.

Caso um circuito monofásico CA senoidal possua tensão com valor de pico igual a 440 V e corrente eficaz igual a 20 A, a impedância equivalente desse circuito será superior a 14 Ω.

Se o valor da tensão sob uma associação em série de dois resistores de resistências R₁ e R₂ for igual a V, a tensão sobre o resistor de resistência R₁ pode ser calculada pela expressão $\frac{R_2}{\left(R_1+R_2\right)}V.$

Determine a potência aparente S e a corrente I, ambas em módulo, de um motor que consome 27 kW com FP = 0,90 (fator de potência) para a tensão de 220 V.

Um eletricista, com a posse de um ohmímetro, ao testar a continuidade um circuito detectou que em seu display a marcação era de 0 Ω. Isto significa que o mesmo está

Os circuitos elétricos com finalidades diferentes – tais como: comunicação, sinalização, controle e tração elétrica – devem ser identificados e instalados separadamente, salvo quando o desenvolvimento tecnológico permitir compartilhamento, respeitadas as definições de projetos.

Um circuito elétrico que contém 3 resistores: um de 2 ohms ligado em série a outro de 3 ohms e o último de 5 ohms ligado em paralelo com a combinação dos dois primeiros, possui resistência total 5 ohms.

Considere cargas trifásicas equilibradas conectadas em estrela em que V_L é a tensão eficaz de linha; V_F, a tensão eficaz de fase; I_L, a corrente eficaz de linha; e θ, o ângulo entre a tensão e a corrente.

Qual a equação correta para o cálculo da potência aparente total (S_T) demandada pela carga?

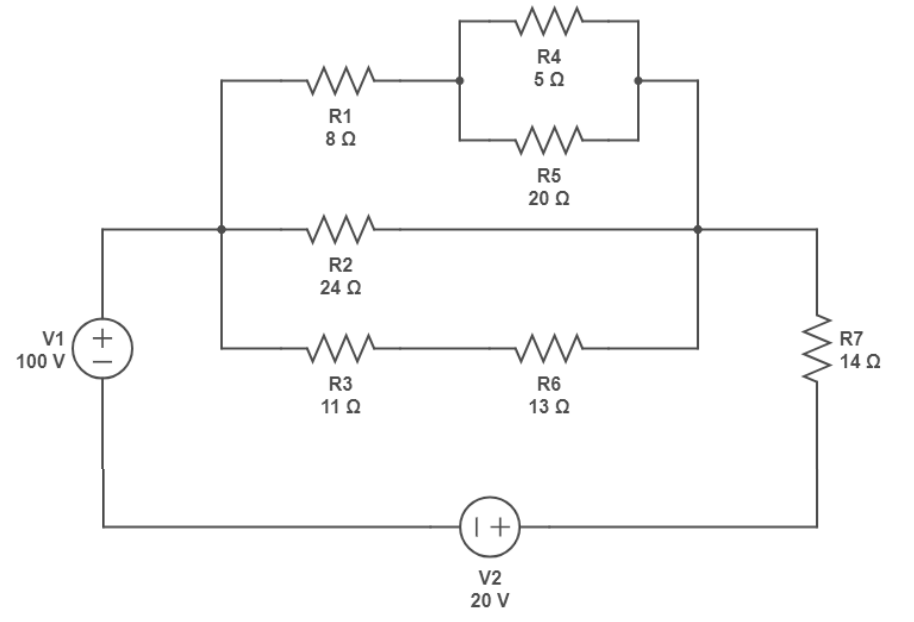

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e sete resistores.

Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R2 em amperes e a tensão no resistor R7 em Volts.

A média RMS é amplamente utilizada em circuitos elétricos e em análise de sinais, sendo comumente chamada de valor efetivo ou eficaz.

Qual o valor RMS de um sinal senoidal de amplitude 2A?

Em um circuito elétrico, quando h· uma variação no fluxo magnético que atravessa uma bobina, ocorre:

O circuito apresentado é subamortecido.

Considere uma fonte de tensão alterada conectada em série com uma resistência de 30 ohms e um indutor que possui uma reatância indutiva de 40 ohms.

A fonte possui a característica mostrada na equação:

■ V(t) = √2∙150∙sen(ωt + 30°)

Assinale a alternativa que indica corretamente a corrente eficaz da fonte.

Um circuito é composto por duas malhas que possuem um ramo comum a ambas. O ramo da esquerda possui uma fonte de tensão contínua de 60 V e um resistor de 20 Ω. O ramo da direita possui uma fonte de tensão contínua de 30 V e um resistor de 20 Ω. O ramo central, que se conecta em paralelo aos outros dois ramos, possui um resistor de 20 Ω. As duas fontes possuem os polos positivos conectados.

A corrente elétrica e a queda de tensão no resistor do ramo central são iguais a:

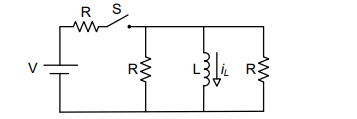

Considere que o circuito apresentado acima tenha operado por um período de tempo bastante longo com a chave S fechada, de modo que tenha entrado em regime permanente.

Em t = 0, a chave S é aberta, desconectando a fonte de tensão V do circuito.

Dados:

1. Tensão da bateria: V = 10 V;
2. Resistências: R = 4 Ω; e
3. Indutância: L = 1 H.

Diante do exposto, a expressão que fornece a corrente i_L, em A, para t > 0, é:

Qual é a função principal de um capacitor em um circuito elétrico?

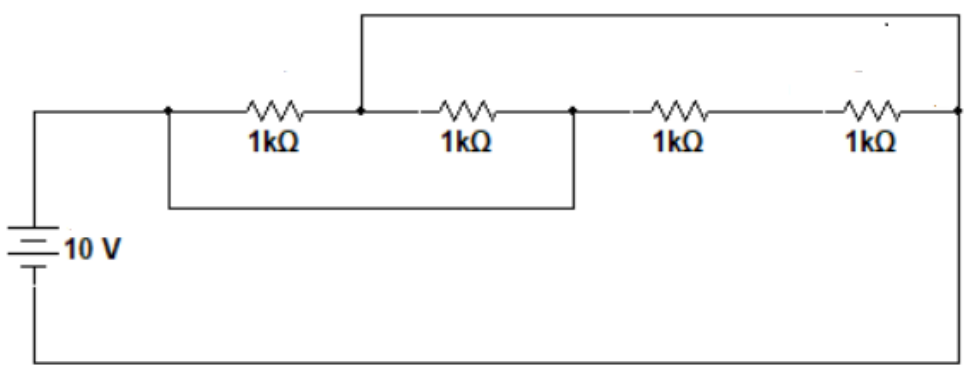

Para o circuito da figura a seguir, determine a potência fornecida pela fonte.

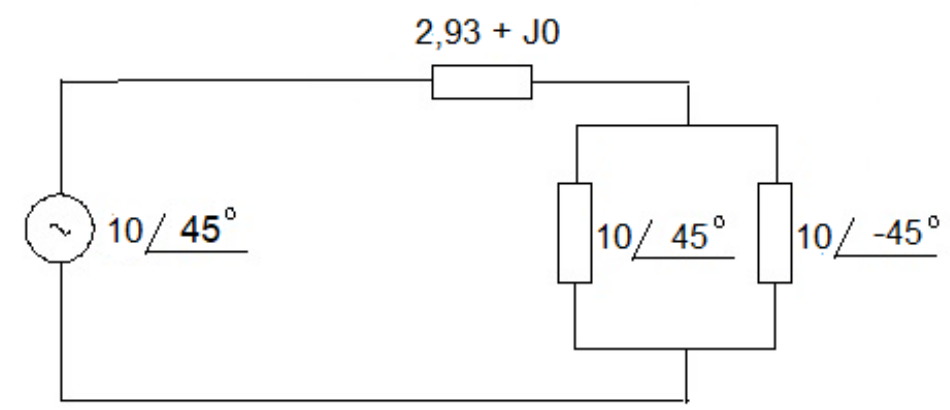

Para o circuito a seguir, determine a corrente fornecida pela fonte.
