Questões de Concurso sobre Circuitos Elétricos

Se uma fonte trifásica equilibrada com tensão nominal fase-terra de 100 V alimenta duas cargas trifásicas equilibradas, sendo uma delas constituída de impedâncias Z_Y = 20∠80 Ω conectadas em estrela, e a outra, de impedâncias Z_Δ = 60∠80 Ω conectadas em Δ, a magnitude das correntes fornecidas pela fonte será de 10 A.

A potência ativa consumida pela carga é zero.

Quando o fluxo criado pela corrente induzida tem sempre sentido tal a se opor à variação do fluxo original do circuito, ou seja, tende a manter o fluxo constante, refere-se à:

A modulação de amplitude é uma aplicação da transformada de Fourier usando como base principal sua propriedade de integração no tempo.

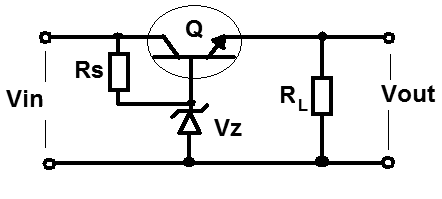

Considerando o circuito a seguir, qual a relação que indica a tensão de saída?

No circuito abaixo, qual é a chave que deve ser fechada para que o ganho de tensão do circuito seja de -30?

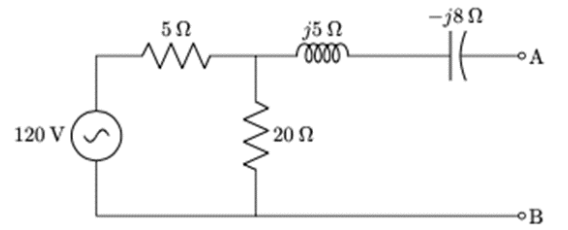

Considere o circuito a seguir, com uma fonte de tensão senoidal de módulo 120 V.

O módulo da tensão de Thévenin e a impedância de Thévenin, vistos dos terminais A e B, são:

Um QGBT de 440 V de linha alimenta um motor trifásico, operando com uma corrente de 100 A na linha e fator de potência de 0,75.

A potência ativa do referido motor é, em kW:

Quais são as características principais da Corrente Contínua (CC) em comparação com a Corrente Alternada (CA) em um circuito elétrico?

Relacione a Coluna 1 à Coluna 2, associando os teoremas da análise de circuitos às suas respectivas afirmações.

Coluna 1

1. Teorema da Superposição.

2. Teorema de Thévenin.

3. Teorema de Norton.

4. Teorema da Substituição.

5. Teorema da Reciprocidade.

Coluna 2

( ) Qualquer circuito de corrente contínua linear bilateral de dois terminais pode ser substituído por um circuito equivalente constituído por uma fonte de tensão e um resistor em série.

( ) A corrente I em qualquer ramo de um circuito, com uma única fonte de tensão E localizada em outro ramo qualquer do mesmo circuito, é igual à corrente no ramo em que se encontrava a fonte se ela for transferida para o ramo no qual a corrente I foi originalmente medida.

( ) Se a corrente que atravessa um ramo qualquer de um circuito bilateral de corrente contínua e a tensão entre os terminais do mesmo ramo são conhecidas, esse ramo pode ser substituído por qualquer combinação de componentes que mantenha inalteradas a tensão e a corrente associadas ao ramo escolhido.

( ) A corrente através de um elemento, ou a tensão entre seus terminais, em um circuito linear bilateral, é igual à soma algébrica das correntes ou das tensões produzidas independentemente por cada uma das fontes.

( ) Qualquer circuito de corrente contínua linear bilateral de dois terminais pode ser substituído por um circuito equivalente formado por uma fonte de corrente e um resistor em paralelo.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A frequência de ressonância do circuito é $\sqrt{10}$ rad/s.

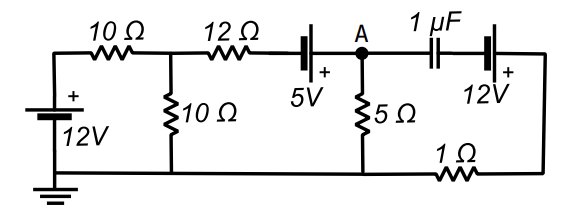

Considere o sentido convencional da corrente, sabendo que o circuito está em regime permanente, pode-se concluir que o potencial do ponto A é:

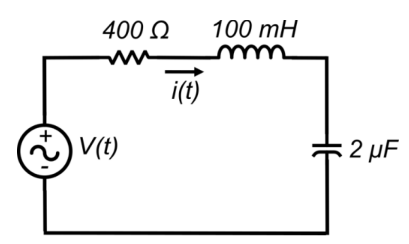

Considere a tensão da fonte em regime permanente $V\left(t\right)=100\cos \left(1000t\right)mV$ para o circuito mostrado na figura abaixo. Qual é a expressão CORRETA para a corrente elétrica $i\left(t\right)$ em regime permanente, também denotada na figura?

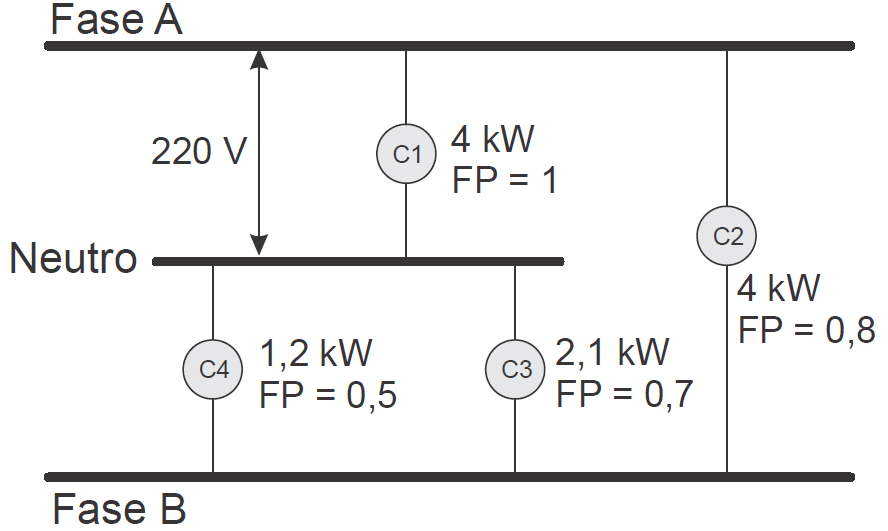

A figura abaixo mostra 4 cargas com suas potências ativas e fatores de potência descritos.

Assinale a alternativa correta em relação ao caso descrito.

Uma fonte de corrente contínua foi utilizada em um experimento. Conectou-se um resistor de 7,5 $\Omega$ em seus terminais e mediu-se a tensão de 15V. O resistor foi trocado por outro resistor de 3,5 $\Omega$ e mediu-se a tensão de 14 V nos terminais da fonte. Com base nessas informações, determine o circuito equivalente de Norton da bateria.

Aplica-se a um circuito elétrico em regime senoidal uma tensão v(t) = 400.sen(30t + 110º)V. A corrente que passa por esse circuito é i(t) = 20. cos(30t — 115º) A. Com base nessas informações, assinale a opção que apresenta os sinais da tensão e da corrente, respectivamente, em grandezas fasoriais.

Dado: $\sqrt{2}$ = 1,414.

Alguns osciloscópios digitais modernos permitem selecionar o uso de interpolação seno(x)/x para medir sinais senoidais. A indicação prática para uso desse tipo de medição recomendada pelo fabricante é que o osciloscópio tenha uma taxa de amostragem pelo menos 2,5 vezes o componente de frequência mais alta do seu sinal.

Considerando-se a recomendação do fabricante, a interpolação mencionada acima e o uso de um osciloscópio digital com capacidade de 1 GSa/s ($10^9$ amostras por segundo), qual será a frequência máxima de um sinal senoidal ideal que poderá ser medida?

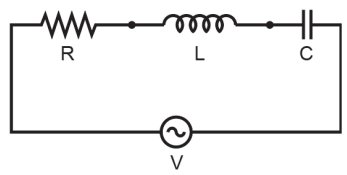

Na Figura abaixo está representado um circuito RLC em série.

Considerado-se todos os componentes desse circuito como ideais — o Resistor (R), o indutor (L), o capacitor (C), e a fonte de tensão (V) — constata-se que

Um sistema de controle que tem função de transferência igual a $F\left(s\right)=\frac{s+3}{s^2+3s-4}$ tem resposta $f\left(t\right)$ estável.

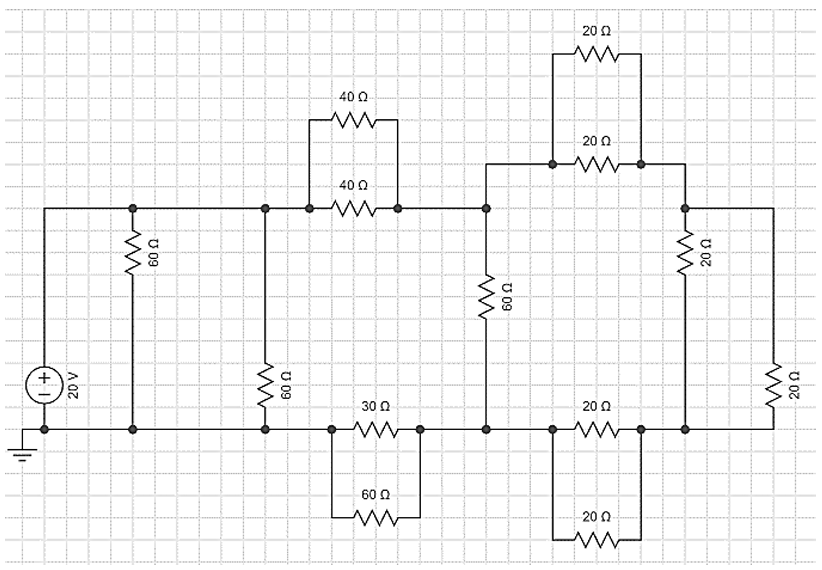

Analise a Figura 1 abaixo:

Figura 1

Assinale a alternativa que indica a corrente total fornecida pela fonte.
