Questões de Concurso sobre Circuitos Elétricos

Assinale a opção que apresenta o tipo de seletividade de circuitos elétricos que é fundamentado no princípio de que as correntes de curto-circuito crescem à medida que o ponto de defeito se aproxima da fonte de suprimento.

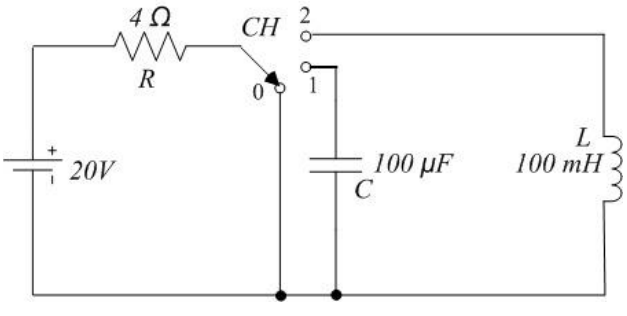

No circuito elétrico mostrado na figura a seguir, a chave CH está, inicialmente, na posição 0 e o capacitor descarregado.

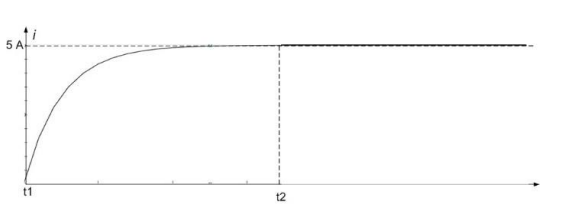

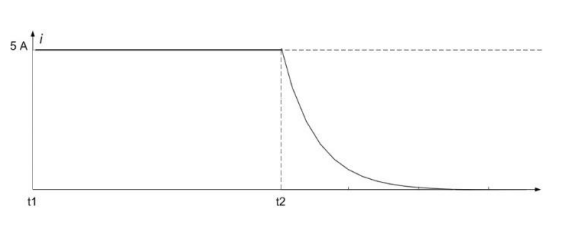

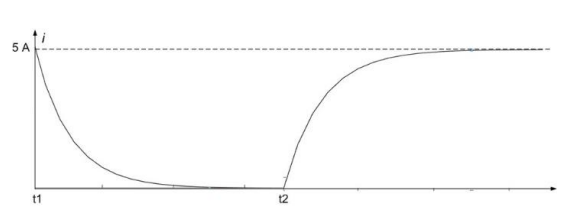

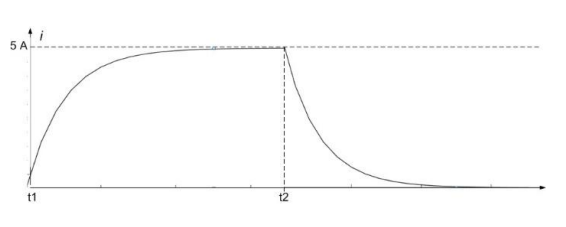

Qual das formas de onda a seguir representa a corrente no resistor R quando a chave passa da posição 0 para a 1 no tempo t₁ e, após o transitório, passa da posição 1 para a 2, no tempo t₂?

núcleo da transformação linear T é igual ao subespaço nulo V = {(0, 0, 0)}.

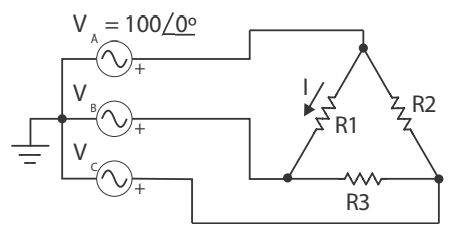

Um sistema trifásico equilibrado com sequência de fase “abc” possui o fasor da tensão VA mostrado na figura. As resistências são iguais e com valor de 10 Ω.

Assinale a alternativa do fasor correto da corrente na resistência R1, conforme indicada na figura.

O circuito amplificador da figura é do tipo somador.

Considere-se que uma fonte de tensão CA monofásica, de magnitude 100 V, alimenta um circuito RLC paralelo, com resistência de 50 Ω e valores de indutância e capacitância desconhecidos. Nesse caso, se a fonte fornece uma potência aparente igual a 200 VA, o circuito está em ressonância.

A impedância equivalente da linha da fase C é de 20 +j40 $\Omega$ .

Uma linha trifásica simétrica de 300 V alimenta um motor trifásico que consome 20 kVA com fator de potência 0,6 (indutivo). Esta mesma linha também alimenta uma carga em triângulo, com impedância 24 − j 18 Ω por fase.

Dessa forma, é correto afirmar que a potência reativa total neste circuito é:

Qual é a velocidade do campo girante de um motor trifásico de 6 polos instalado em uma rede de 50 Hz?

O circuito a seguir é composto por uma associação mista de fontes de tensão e resistências. O circuito foi dividido em duas malhas, denominadas malhas A e B, cujas correntes 𝐼₁ e 𝐼₂ estão indicadas no circuito.

Com relação à Lei das Malhas de Kirchhoff, considere as afirmativas a seguir.

I. A equação da malha A é 10𝐼₁ - 8𝐼₂ = -2

II. A equação da malha B é 8𝐼₁ - 12𝐼₂ = 4

III. A corrente 𝐼₁ é -1/7 A

Está correto o que se afirma em

A corrente elétrica I₁ é igual a $\frac{20}{3}$A , ao passo que a corrente elétrica I₂ corresponde a $\frac{10}{3}$A.

Na Figura a seguir, são apresentados parte de um circuito elétrico e os ramos que estão conectados ao nó 1, cuja tensão é V₁ .

Nas condições apresentadas, qual deverá ser o valor, em volts, da tensão V₁ ?

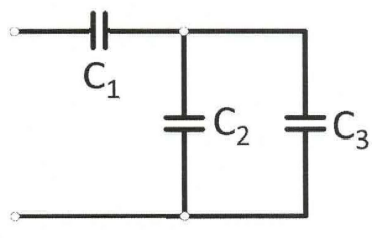

Examine a figura abaixo.

Assinale a opção que apresenta o valor da capacitância equivalente do circuito exposto acima, considerando C1=10 $\mu F$ , C2=C3=15 $\mu F$.

Indutores e capacitores somente são utilizados em circuitos de corrente alternada.

Se uma fonte de corrente CA monofásica fornece uma corrente I quando alimenta duas impedâncias Z₁ e Z₂ conectadas em paralelo, a corrente na impedância Z₁ é I $\frac{Z_1.Z_2}{Z_1+Z_2}$.

A corrente elétrica em um circuito é determinada pela diferença de potencial entre os pontos do circuito, sendo medida em Volts.

Considere-se o problema de valor inicial a seguir, em que $x\left(t\right)$ é uma entrada do sistema.

Nesse problema, a função de transferência é igual a $\frac{Y\left(s\right)}{X\left(s\right)}=\frac{1}{s^2+4},$ , em que $X\left(s\right)eY\left(s\right)$ Nesse problema, a função de transferência é igual a $x\left(t\right)ey\left(t\right).$

Quais os componentes essenciais para que haja um circuito elétrico?

A tensão está atrasada em relação à corrente.

Em um circuito em paralelo, se um dos componentes queimar, todos os outros componentes continuam funcionando normalmente.
