Questões de Concurso sobre Circuitos Elétricos

A Função de Transferência em Laplace, mostrada a seguir, corresponde a um sistema linear, contínuo e de terceira ordem, operando em malha fechada em função de um ganho K.

$G_{mf}\left(s\right)=\frac{K}{s^3+6s^2+\left(50-k\right)s+3k-75}$

Para um determinado valor do ganho K, um dos polos do sistema estará na origem do plano S, e os outros dois polos estarão nas posições

A potência elétrica dissipada, em watts, no resistor R₁ é de $\frac{1.600}{9}$W.

Uma instalação elétrica hipotética, cujo diagrama unifilar simplificado é mostrado na figura acima, sofre uma falta no ponto indicado.

Em função dessa falta, o disjuntor D3 abre, interrompendo todos os circuitos a jusante.

A abertura do disjuntor D3 ocorreu devido a um problema no projeto conhecido como falta de:

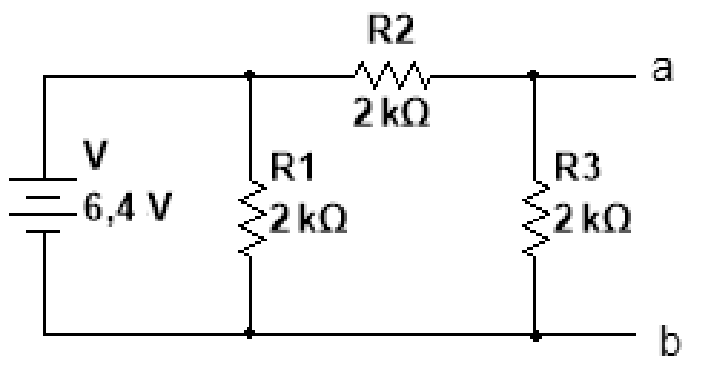

Considere o circuito resistivo mostrado na Figura a seguir.

Com base nos dados da Figura, o valor da resistência, em ohms, do Equivalente Thevenin, medida entre os pontos a e b desse circuito, é

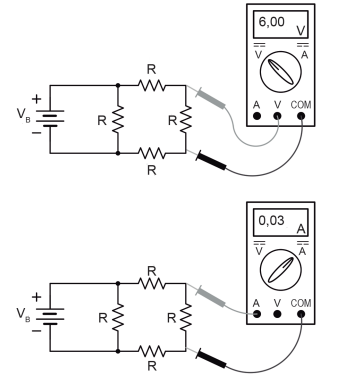

O circuito resistivo esquematizado nas Figuras a seguir é constituído por uma bateria com tensão V_B e quatro resistores idênticos, com a mesma resistência R. Usando-se um multímetro ideal, são realizadas as duas medições mostradas a seguir:

A partir dessas duas medições, conclui-se que a tensão V_B na bateria, expressa em volts, e a resistência R, expressa em ohms (Ω), são, respectivamente, iguais a

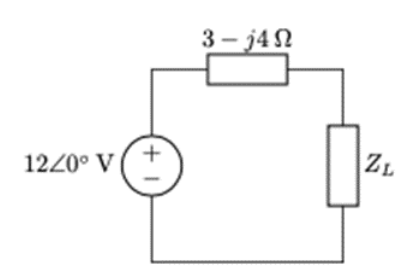

Considere o circuito a seguir:

A impedância da carga Z_L que transfere a máxima potência da fonte para a carga; e o valor da máxima potência entregue à carga são:

Em um circuito elétrico, uma fonte de 24 V está conectada a uma resistência de 0,2 kΩ. Qual é a corrente que passa por essa resistência?

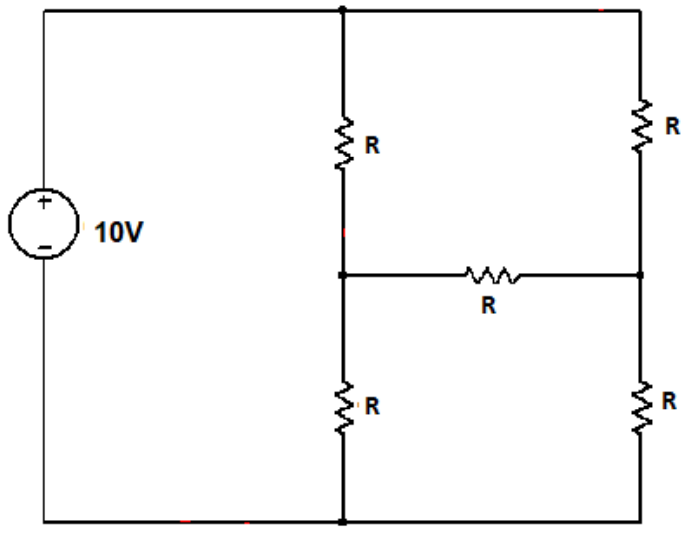

Sabendo que uma fonte fornece 100 mW, determine o valor de R.

Em uma máquina de indução trifásica operando sob carga, à medida que a velocidade do rotor se aproxima da velocidade síncrona, é correto afirmar que:

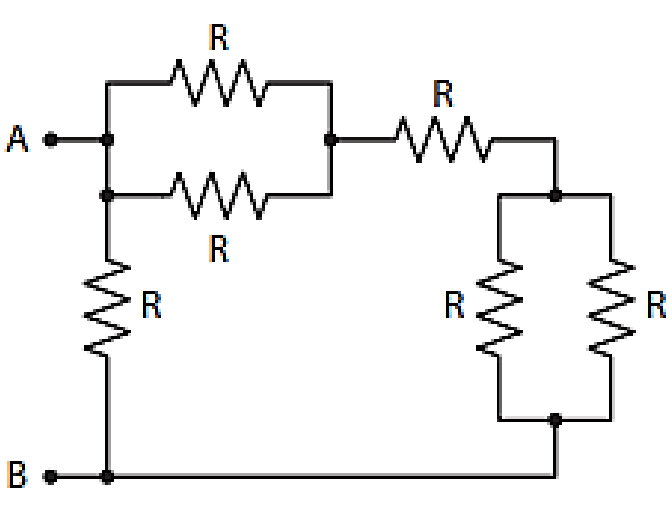

Tendo como base o circuito a seguir, qual é o valor da resistência equivalente entre os pontos A e B, considerando que todos os resistores (R) têm resistência igual a 12 Ω?

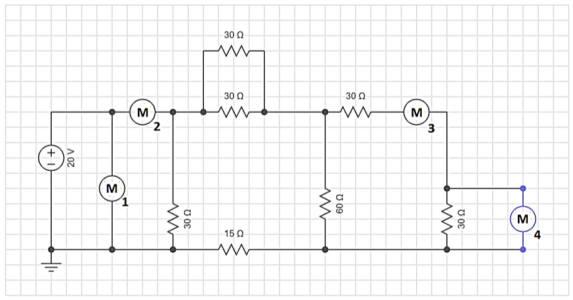

Na Figura 10, os dispositivos M_i são multímetros conectados e configurados para efetuar medidas elétricas ao longo do circuito:

Figura 10

Para o circuito em questão, determine qual configuração de cada multímetro é a mais adequada para a realização das medidas. Considere que o multímetro terá comportamento ideal para todas as configurações apresentadas, e os instrumentos de medição não devem alterar o correto funcionamento do circuito.

Considere que uma instalação elétrica, caracterizada como grupo A, com medição de fator de potência, necessita de um banco de capacitores de 800,5 kVAr para que o fator de potência de sua demanda de 2000 kVA seja de 0,95 atrasado, ou seja, consuma apenas 624,5 kVAr. Quais os valores das potências ativa, reativa e aparente antes da correção de fator de potência?

Um circuito de corrente alternada é composto por um resistor de resistência 12 Ω, conectado em série a um ramo paralelo formado por um indutor de indutância 6,25 mH e um capacitor com capacitância 0,5 mF. O circuito está conectado a uma fonte de tensão alternada de tensão 260 V, com uma frequência de oscilação de 400 rad/s.

O módulo da potência aparente, kVA, do circuito é:

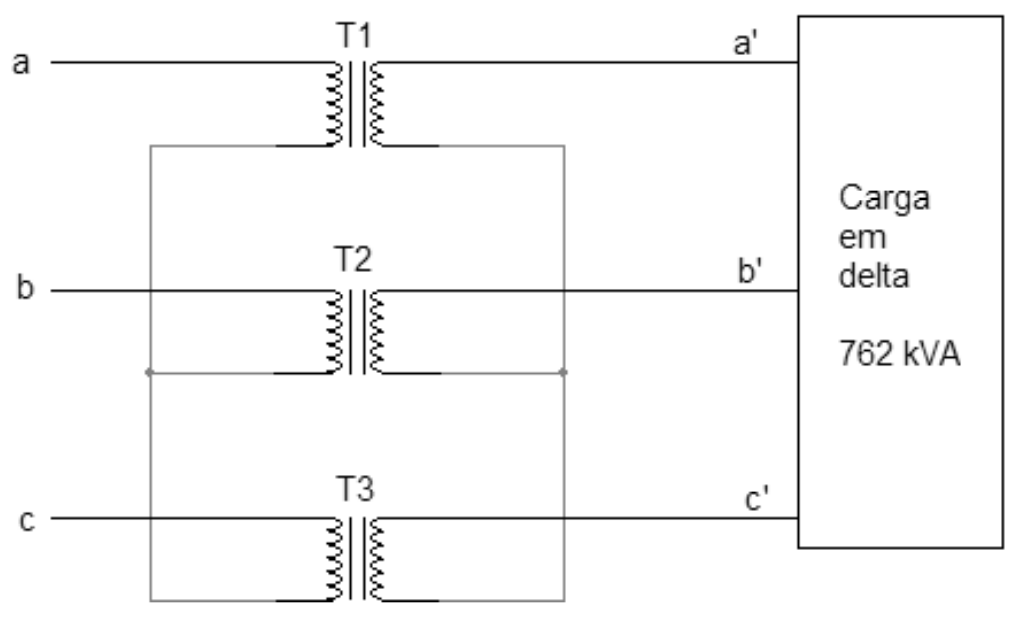

Um transformador trifásico abaixador de tensão é construído a partir da conexão Y-Y de três transformadores monofásicos de 2:1, conforme mostrado na figura a seguir.

Uma carga trifásica é conectada ao secundário do transformador trifásico. Considerando que a carga consome uma potência total de 762 kVA, e que a tensão de linha no secundário do transformador é $\sqrt{3}.127$ kV, a corrente de linha no primário do transformador trifásico vale

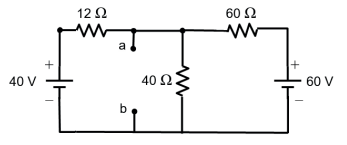

Analise o circuito a seguir, considerando que uma carga será aplicada entre os terminais a e b.

A partir da análise do circuito, a tensão V_TH e a resistência R_TH do seu equivalente Thévenin, do ponto de vista da carga, valem, respectivamente:

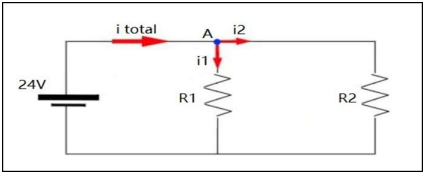

Observe a imagem:

Calcule a corrente i1, considerando o circuito acima e R1=8Ω.

Para verificar o correto funcionamento de circuitos elétricos, é necessário fazer medições com um multímetro. Esse equipamento tem a capacidade de medir tensões, correntes e resistências elétricas. No entanto, é essencial saber como conectar as pontas de medição em cada situação, seja em paralelo ou em série. Assinale a alternativa que apresenta a posição correta das pontas de medição tensão, corrente e resistência elétrica, respectivamente.

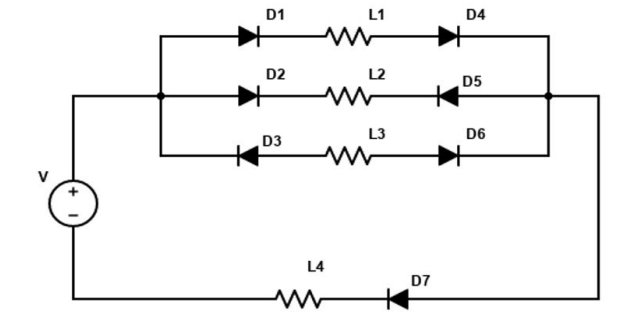

Os diodos são componentes cruciais em circuitos elétricos, pois permitem a direção controlada do fluxo de corrente. No circuito elétrico a seguir, considere todos os diodos como ideais e que as cargas resistivas representam lâmpadas.

Assinale a alternativa que informa corretamente o status das lâmpadas em regime permanente.

Potência elétrica é uma relação direta entre a corrente e a tensão, ou seja, quanto maior a corrente e a tensão, maior será a potência.

A figura abaixo representa em circuitos elétricos, um(a):
