Questões de Concurso sobre Circuitos Elétricos

Ao dobrar o valor de tensão na fonte de tensão para 150 V, o valor de tensão no elemento de 20 $\Omega$ , consequentemente, também dobrará.

Observe a figura a seguir:

Assinale a alternativa que apresenta a resistência equivalente aproximada do circuito.

O circuito elétrico em questão é equilibrado.

Como o circuito que alimenta o ar-condicionado é longo, a fim de diminuir a queda de tensão, a bitola da fiação deve ser aumentada.

Uma possibilidade de solução do problema é a substituição do disjuntor de 16 A por um de 25 A.

O circuito pode ser representado por uma equação diferencial de terceira ordem.

Sobre alguns conceitos relacionados à potência, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Para a máxima transferência de potência média, a impedância da carga, Z_L, deve ser igual ao conjugado complexo da impedância de Thévenin, Z_Th.

( ) Potência aparente (em VA) é o produto dos valores RMS da tensão e da corrente.

( ) Potência complexa (em VA) é o produto do fasor de tensão RMS e o conjugado complexo do fasor de corrente RMS. Por ser um número complexo, sua parte real é a potência aparente e sua parte imaginária é a potência reativa Q.

( ) O processo de diminuir o fator de potência sem alterar a tensão ou corrente para a carga original é conhecido como correção do fator de potência.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Observe a figura a seguir. Ela apresenta o circuito A-B que possui gerador ε de 40V, com resistência interna de 4 Ω e que alimenta o circuito com uma corrente i de 4 A.

De acordo com o exposto, a resistência equivalente em Ω do circuito é

Observe o circuito simples apresentado na figura a seguir, na qual encontra-se um gerador de tensão alternada do tipo ε=ε_m sen(ωt)

Nesse caso, a corrente pode ser descrita como i=I sen(ωtφ), onde φ é

No circuito de comando ilustrado a seguir, são acionadas lâmpadas, denominadas L1 e L2.

Baseando-se nos dados apresentados, ao acionar o botão S1,

Considere o circuito apresentado na Figura, alimentado por uma fonte DC. O capacitor está inicialmente descarregado. No instante t = 0, a chave S é fechada.

Qual deverá ser a expressão do valor da tensão V₀ de saída, em volts, no instante t = 30 s?

De modo a permitir alterações em seu regime de funcionamento, o motor de indução bobinado possibilita a inserção de resistências adicionais no circuito do rotor por meio de escovas conectadas ao seu eixo. Considere um motor de indução trifásico (MIT) bobinado com as seguintes características:

• Frequência da rede: 60 Hz;

• Número de polos: 8 polos;

• Tensão de alimentação: 440 V;

• Resistência do rotor: 0,2 $\Omega$.

Sabendo-se que o torque nominal do motor ocorre com um escorregamento de 4%, o valor da resistência a ser adicionada ao circuito do rotor, em W, para que o torque nominal ocorra com um escorregamento de 10%, é de

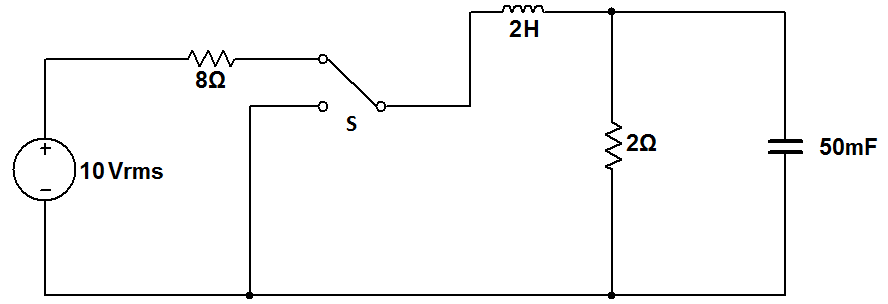

O circuito da Figura 6 abaixo inicialmente está com a fonte conectada no indutor de 1H. No instante t=0, a chave S passa para a segunda posição, desconectando a fonte do indutor.

Figura 6

Com base no circuito RLC, é correto afirmar que o sistema terá um comportamento:

Um circuito digital tem como saída a seguinte expressão:

$S=$ $$\begin{gathered} \overline{\overline{\left( \\ B+\bar{B}.C\right)}}.A \end{gathered}$$

A alternativa que apresenta o mesmo resultado lógico é:

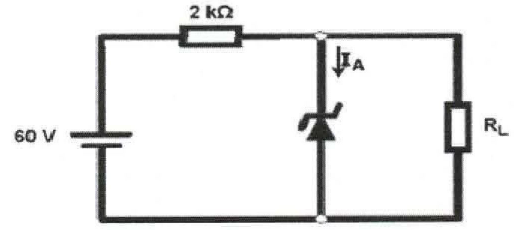

Examine a figura abaixo.

O circuito regulador apresentado na figura acima utiliza um diodo zener ideal cuja tensão de ruptura é de 20 V. Considere a carga $R_L$ igual a 5 k$\Omega$ e calcule a potência dissipada pelo diodo, assinalando a seguir a opção correta.

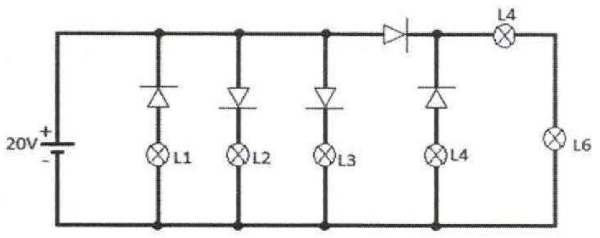

Analise a condição das lâmpadas apresentadas no circuito abaixo e assinale a opção que apresenta as lâmpadas que não acendem.

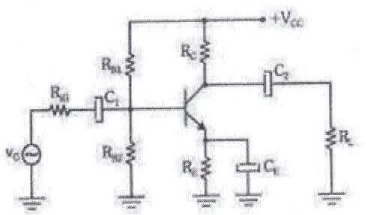

Examine a figura abaixo.

É do Assinale a opção que apresenta a classe dos amplificadores de potência que a figura acima representa.

Analise a figura abaixo.

A resistência de Norton, representada entre os terminais na figura acima, tem um valor igual a:

A corrente e a potência fornecidas pela fonte de 40 V ao circuito apresentado são, respectivamente,

Com base no circuito e nas premissas apresentadas, o valor do ripple da tensão de saída do retificador pode ser calculado em função da tensão pico a pico (𝑉𝑝𝑝) na saída da seguinte forma:
