O parque fabril de uma empresa possui um quadro de força (QF) que alimenta dois motores de indução trifásicos (MIT), com as características mostradas na Tabela abaixo.


Motor

Potência aparente (kVA)

Fator de potência

1

30

0,8

2

40

0,6


Sabe-se ainda que um banco de capacitores de 30 kVAr está instalado no QF.


Diante do exposto, e, sabendo-se que todas as cargas funcionam simultaneamente, a potência reativa, em kVAr, vista pelo QF quando os dois MIT operam simultaneamente, é de


A

20


B

30


C

32


D

48


E

52

Um equipamento elétrico de 15kW pode ser representado por um triângulo da impedância com componente resistiva igual a 400 e a reativa igual a 300.


A potência aparente desse equipamento é de


A

9,50kVA.


B

12,55kVA.


C

18,75kVA.


D

25,00kVA.

Um equipamento funciona com uma tensão de 20V e solicita 10A da fonte de alimentação. Existe à disposição 6 baterias de 10V que suportam no máximo uma potência de 50W.


A associação de baterias para atender à alimentação deste equipamento, utilizando um número mínimo de baterias, deve ser de


A

dois conjuntos de duas baterias em série ligados em paralelo um conjunto com o outro.


B

três conjuntos de duas baterias em série ligados em paralelo um conjunto com os outros dois.


C

duas baterias em série.


D

duas baterias em paralelo.


E

seis baterias em paralelo.

Considere um circuito em corrente contínua com uma fonte de tensão (𝑉) em série com uma resistência constante (𝑅) e uma resistência variável (𝑅𝐿), chamada de “carga”. Qual deve ser a relação entre as resistências para que a maior potência possível (𝑝𝑚𝑎𝑥) seja transferida para a carga e qual é o valor dessa potência em função da tensão da fonte 𝑉 e da resistência da carga 𝑅𝐿?


A

𝑅𝐿 deve ser maior do que 𝑅 e 𝑝𝑚𝑎𝑥 =


B

𝑅𝐿 deve ser menor do que 𝑅 e 𝑝𝑚𝑎𝑥 =


C

𝑅𝐿 deve ser maior do que 𝑅 e 𝑝𝑚𝑎𝑥 =


D

𝑅𝐿 deve ser igual a 𝑅 e 𝑝𝑚𝑎𝑥 =


E

𝑅𝐿 deve ser igual a 𝑅 e 𝑝𝑚𝑎𝑥 =

Sobre alguns conceitos relacionados à potência, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.


( ) Para a máxima transferência de potência média, a impedância da carga, ZL, deve ser igual ao conjugado complexo da impedância de Thévenin, ZTh.

( ) Potência aparente (em VA) é o produto dos valores RMS da tensão e da corrente.

( ) Potência complexa (em VA) é o produto do fasor de tensão RMS e o conjugado complexo do fasor de corrente RMS. Por ser um número complexo, sua parte real é a potência aparente e sua parte imaginária é a potência reativa Q.

( ) O processo de diminuir o fator de potência sem alterar a tensão ou corrente para a carga original é conhecido como correção do fator de potência.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:


A

V – V – F – F.


B

V – F – F – V.


C

V – F – V – F.


D

F – V – F – V.


E

F – F – V – V.

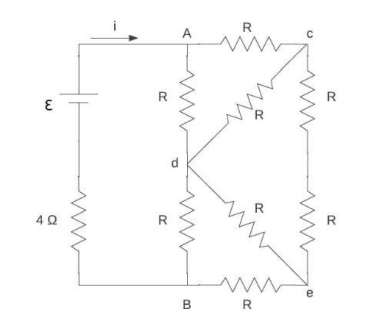

Observe a figura a seguir. Ela apresenta o circuito A-B que possui gerador ε de 40V, com resistência interna de 4 Ω e que alimenta o circuito com uma corrente i de 4 A.


Imagem associada para resolução da questão


De acordo com o exposto, a resistência equivalente em Ω do circuito é


A

4.


B

6.


C

8.


D

10.

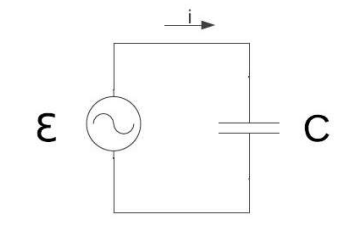

Observe o circuito simples apresentado na figura a seguir, na qual encontra-se um gerador de tensão alternada do tipo ε=εm sen(ωt)


Imagem associada para resolução da questão


Nesse caso, a corrente pode ser descrita como i=I sen(ωtφ), onde φ é


A

- π


B

- π/2


C

π/2


D

π

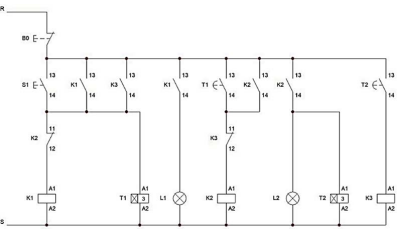

No circuito de comando ilustrado a seguir, são acionadas lâmpadas, denominadas L1 e L2.


Imagem associada para resolução da questão


Baseando-se nos dados apresentados, ao acionar o botão S1,


A

L1 vai acender por 3 s, seguido de L2 por 3 s, por uma vez.


B

L2 vai acender por 3 s, seguido de L1 por 3 s, por uma vez.


C

L1 vai acender por 3 s, seguido de L2 por 3 s, repetidas vezes.


D

L2 vai acender por 3 s, seguido de L1 por 3 s, repetidas vezes.

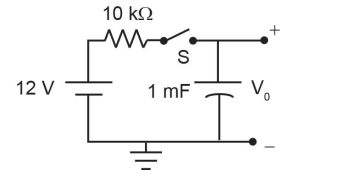

Considere o circuito apresentado na Figura, alimentado por uma fonte DC. O capacitor está inicialmente descarregado. No instante t = 0, a chave S é fechada.

Imagem associada para resolução da questão

Qual deverá ser a expressão do valor da tensão V0 de saída, em volts, no instante t = 30 s?


A

12(1 - e-0,3)


B

12(1 - e-1 )


C

12(1 - e-3 )


D

12(1 - e-10)


E

12(1 - e-30)
