Questões de Concurso sobre Circuitos Elétricos

A corrente $i_2$ é igual a 120 mA.

Analise o texto abaixo:

Em uma instalação elétrica, o condutor de ....................... tem a mesma função do condutor fase, com a diferença de ser interrompido por um interruptor ou um disjuntor, e só conduz energia se o dispositivo estiver em sua posição fechada. Ao contrário, não conduz.

Assinale a alternativa que completa corretamente a lacuna do texto.

Essenciais em circuitos de corrente alternada, os transformadores elétricos transferem energia entre circuitos, alterando tensão e corrente. Operam por campos magnéticos, podendo elevar ou diminuir a tensão. Empregados em instalações elétricas, atuam como elevadores, abaixadores ou isoladores, com construção básica de bobinas em torno de um núcleo ferromagnético e enrolamentos primário e secundário para entrada e saída de energia.

A transformada de Fourier não tem a linearidade como propriedade.

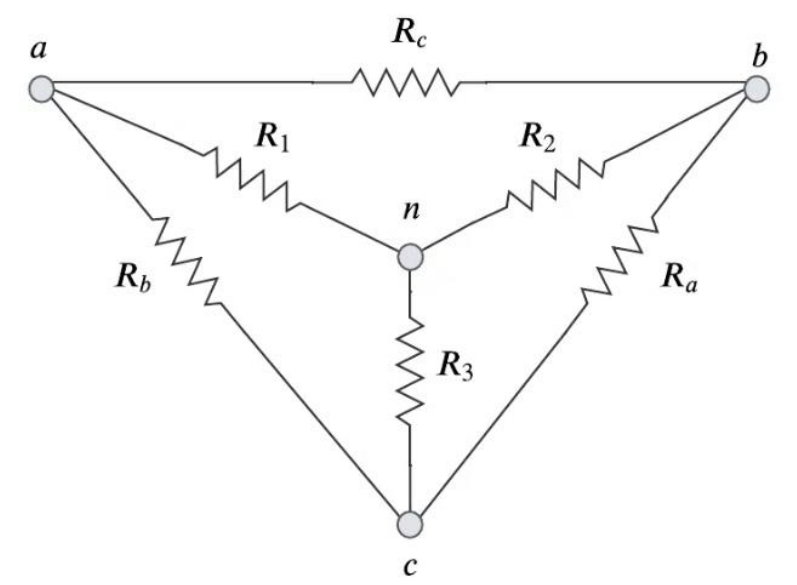

Em alguns circuitos elétricos, os resistores não estão em uma associação em série, nem em paralelo. É o caso das redes ípsilon (Υ) e delta (Δ). É comum transformar de uma rede para outra para conseguir resolver esses circuitos. A Figura 7 abaixo ilustra as duas redes superpostas:

Figura 7

Considere que R₁ = R₂ = R₃ = 100 Ω. Qual é o valor das resistências de R_a, R_b e R_c?

Sabe-se que a Transformada de Laplace da função: f(t) e^at, = para t ≥ 0, onde a é uma constante Real, é $F\left(s\right)=\frac{1}{s-a}$ .

Aplicando-se as propriedades da Transformada de Laplace, a Transformada Inversa de G(s) = para t ≥ 0, é

Um equipamento elétrico monofásico possui potência de 3.520 VA, e sua tensão de alimentação é de 220 V. O circuito utilizado para a sua alimentação possui uma queda de tensão unitária de 10 V/(A.km).

Para que o percentual de queda de tensão não ultrapasse 2%, o comprimento máximo desse circuito deve ser de

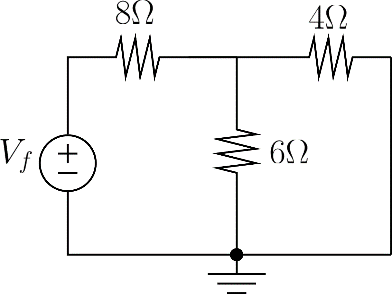

Considere o circuito apresentado na figura a seguir. O resistor de 4 Ω dissipa uma potência de 144 𝑊. Qual é a tensão fornecida pela fonte 𝑉_𝑓?

Em circuitos CA trifásicos equilibrados, a potência instantânea trifásica tem um comportamento senoidal e oscila com o dobro da frequência fundamental.

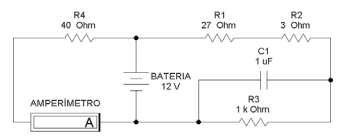

Observar o circuito abaixo:

De acordo com as informações contidas no circuito, a corrente elétrica medida em 𝑚A, no amperímetro, é, aproximadamente, de:

A carga elétrica existe em quantidades contínuas.

As impedâncias de transferência são iguais quando o circuito é linear e as fontes de tensão são dependentes.

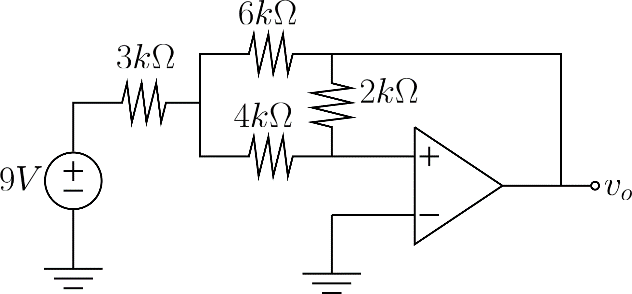

Considere o circuito da figura a seguir. Sabendo que a tensão de entrada é 9 𝑉, qual é o valor da tensão de saída 𝑣_𝑜?

Considerando o conceito de uma onda plana uniforme, ela terá o vetor intensidade de campo elétrico E e o vetor intensidade de campo magnético H perpendiculares entre si e ambos perpendiculares à direção de propagação da onda, em qualquer ponto do espaço. A velocidade de propagação da onda e o seu comprimento de onda dependerão das características do meio onde ela está se propagando.

Considere uma onda eletromagnética produzida por uma fonte senoidal propagando no espaço livre, e a situação quando ela percorre uma distância entre 2 pontos que corresponde à metade do seu comprimento de onda. Nesse aspecto, analise as afirmativas a seguir:

I) A diferença da fase do campo elétrico da onda entre os dois pontos será de 180º.

II) No domínio do tempo, o campo elétrico E estará defasado do campo magnético H de 90º.

III) O intervalo de tempo para percorrer aquela distância será igual à metade do período do sinal senoidal.

Estão CORRETAS apenas as afirmativas:

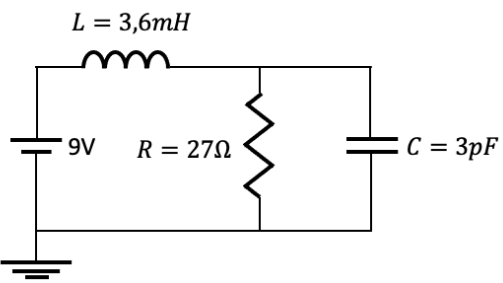

Considere o circuito a seguir, no estado estacionário, composto por uma bateria de 9V, um indutor 𝐿, um resistor 𝑅 e um capacitor 𝐶.

A energia elétrica armazenada no capacitor e no indutor são, respectivamente, iguais a

Um determinado caixa eletrônico, alimentado por um circuito monofásico de 220V, opera a uma potência aproximadamente constante de 176W.

Considerando que o caixa eletrônico é uma carga totalmente resistiva, sua resistência elétrica equivalente é, em ohms,

A carga elétrica é bipolar, ou seja, seus efeitos são descritos em termos de cargas positivas e negativas.

Considere o circuito apresentado na figura a seguir, em que 𝑉_𝑠 é a tensão da fonte e 𝑣_𝑐(𝑡) é a tensão no capacitor. Suponha que o capacitor esteja completamente descarregado em 𝑡 = 0. As equações que descrevem o comportamento da tensão 𝑣_𝑐(𝑡) e a corrente 𝑖_𝑐(𝑡) no capacitor para 𝑡 > 0 são dadas por:

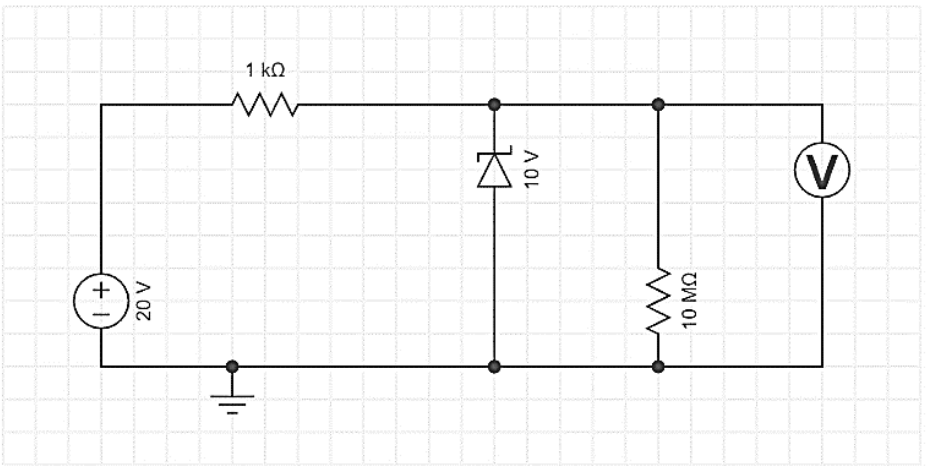

Observe a Figura 12 e assinale a alternativa correta.

Figura 12

Qual é a alternativa que apresenta corretamente as equações das componentes de sequência positiva (V1), sequência negativa (V2) e sequência zero (V0) das tensões de um sistema trifásico desequilibrado?

Define-se $\alpha$ como o um fator de módulo unitário e ângulo igual a 120°.
