Questões de Concurso sobre Circuitos Elétricos

Considere um circuito RLC série com R=20 Ω, L=0,5 H e C=50 μF. Se a resposta do circuito é subamortecida, o fator de amortecimento ζ é dado por ______. Assinale a alternativa que preencha corretamente a lacuna.

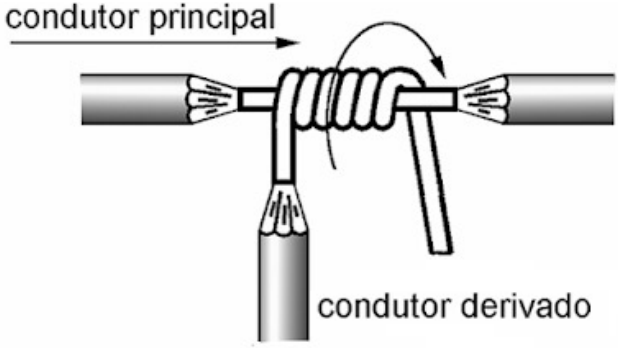

A emenda ilustrada abaixo é recomendada para a instalação de:

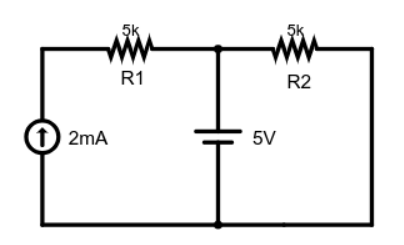

Considere o circuito mostrado na figura abaixo, o qual corresponde a um sistema linear. Considerando o exposto, calcule a corrente no resistor R2.

Quando uma função que varia no tempo é integrada com a função impulso, obtém-se o valor da função no instante em que ocorre o impulso.

A resposta a um degrau de um circuito será definida como comportamento quando a excitação desse circuito for uma função do tipo degrau, o que ocorre apenas para fonte de corrente.

Dois transformadores reais idênticos com potência de 250kVA, tensão do primário de 20kV e secundário de 50V tem seus enrolamentos primários conectados em série e os enrolamentos secundários em paralelo.

As correntes elétricas no primário e secundário dessa associação são respectivamente iguais a:

Em geral, quanto menor for o valor da resistência interna de uma bateria de íon-lítio, mais próxima será a tensão em circuito aberto da tensão apresentada quando a bateria energiza algum elemento externo.

No circuito representado na figura precedente, se β = 50, V_BE = 0,7 V e R = 2 kΩ, o valor da corrente I, em mA, será igual a

Na análise de circuitos elétricos em série, paralelo ou série/paralelo, princípios fundamentais se aplicam. Em série, a corrente é constante, com variação de tensão nos resistores. A resistência equivalente é a soma. Em paralelo, a tensão é constante, e a resistência equivalente é a soma dos inversos. Em série/paralelo, combina-se ambas as análises, calculando primeiro a associação em paralelo e, em seguida, adicionando resistores em série.

Considere as seguintes afirmações sobre montagens elétricas:

I.Em um circuito em série, a corrente é a mesma em todos os pontos.

II.Em um circuito paralelo, a tensão é a mesma em todos os pontos.

III.A resistência total de um circuito paralelo é a soma das resistências individuais.

IV.A lei de Ohm afirma que a corrente através de um condutor entre dois pontos é diretamente proporcional à tensão entre os dois pontos.

Qual das seguintes combinações contém apenas afirmações corretas?

O circuito equivalente de um gerador síncrono de polos salientes é diferente daquele do gerador síncrono de polos lisos em razão das diferenças entre a relutância magnética de eixo direto e a de eixo em quadratura.

Assinale corretamente a lei fundamental que descreve a relação entre a corrente elétrica, a tensão e a resistência em um circuito elétrico.

Em um sistema trifásico equilibrado ligado em estrela, com fases denominadas por A, B e C, se a carga conectada à fase A abrir, as correntes de linha nas fases B e C serão

Um circuito monofásico é composto por uma fonte monofásica alternada de 50$\angle$10^𝑜 𝑉 e uma carga elétrica. A corrente elétrica que fluí neste circuito é de 4$\angle$30^𝑜𝐴.

A potência aparente solicitada pela carga e seu fator de potência são iguais a:

O circuito apresentado na figura precedente pode ser modelado pelo teorema de Thévenin como

Em um circuito elétrico, três resistores R1 igual a 4 ohms, R2 igual a 6 ohms e R3 igual a 12 ohms estão conectados em série a uma fonte de tensão de 24 volts. Com base nas Leis de Kirchhoff, analise as afirmativas a seguir e identifique a combinação correta.

Afirmativas:

I.A corrente que passa por cada resistor do circuito é a mesma e igual a 2 amperes.

II.A tensão total fornecida pela fonte é igual à soma das tensões em cada resistor.

III.A resistência total do circuito é de 22 ohms.

IV.A tensão em R2 é maior do que a tensão em R3.

É CORRETO o que se afirma em:

As tomadas são equipamentos indispensáveis, sendo o elo que liga os Circuitos Elétricos e os eletrodomésticos e/ou eletrônicos. Todos os tipos de plugs e tomadas são classificados por letras. Três pinos chatos, sendo dois paralelos um ao outro e um terceiro na parte superior, caracteriza o:

Um eletricista está configurando um circuito para uma máquina que possui duas bobinas, cada uma com uma resistência de 25 ohms. As bobinas estão conectadas em série e o circuito é alimentado por uma fonte de tensão de 240 volts. O eletricista precisa calcular a corrente elétrica total no circuito e a potência dissipada em cada bobina. Qual é a corrente total e qual é a potência dissipada em cada bobina?

Em um sistema elétrico trifásico equilibrado, as tensões de fase são iguais em magnitude e estão defasadas entre si por 120º.

No que diz respeito aos motores de indução trifásico, o valor eficaz da corrente absorvida pelo motor a partir do repouso até a rotação de regime corresponde a:
