Um circuito elétrico complexo com 20 resistores idênticos está embutido em um bloco de resina opaca de forma que não é possível ver a configuração entre eles, porém sabe-se que quatro resistores estão em série. O circuito é alimentado por uma fonte de 10 V em corrente contínua e um wattímetro indica que a potência consumida é de 2W. Pode-se então dizer que a resistência equivalente do circuito, em Ohms, é de:
5
10
50
100
O entendimento prático da Lei de Ohm é fundamental para calcular a relação entre tensão, corrente e resistência em circuitos elétricos. Durante uma instalação ou manutenção, o eletricista precisa determinar corretamente esses valores para garantir o funcionamento seguro dos equipamentos. Com base nesse conhecimento, analise as seguintes observações e julgue-as como verdadeiras (V) ou falsas (F):
(__)A corrente aumentaria se a tensão fosse reduzida, mantendo a resistência constante.
(__)A tensão aplicada no resistor é de 20 volts.
(__)Se a resistência do resistor fosse aumentada para 20 ohms, a corrente diminuiria.
Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:
F − V − V.
V − V − V.
F − F − V.
V − F − F.
O que um diagrama unifilar representa em um sistema elétrico:
A distribuição de corrente em um circuito paralelo.
A sequência de comandos de um motor elétrico.
O layout físico dos componentes elétricos.
As conexões e interligações de um sistema elétrico de forma simplificada.
Em relação aos circuitos elétricos residenciais, o circuito que alimenta tomadas de uso geral deve ser dimensionado considerando certas características. Qual das seguintes afirmativas é correta para este tipo de circuito?
Deve ser exclusivamente monofásico.
Pode utilizar disjuntores de alta tensão como proteção.
Não requer aterramento por ser de baixa potência.
Deve possuir dispositivos de proteção contra sobrecargas e curtos-circuitos.
Uma associação de dois resistores em paralelos com valores iguais a R e 4R é alimentada por uma fonte de tensão com ddp igual a U. O equivalente de Thévenin visto pelos terminais do resistor igual a 4R é composto por uma fonte de tensão e uma resistência iguais a
U e zero.
U e R.
U e R/4
U/5 e 4R.
U/5 e zero.
Um componente obedece à Lei de Ohm, se a corrente elétrica que o atravessa varia
linearmente com a tensão aplicada ao componente, para qualquer valor da tensão.
com o quadrado da tensão aplicada ao componente, para qualquer valor da tensão.
com o quadrado da resistência do componente, para um valor específico da resistência.
com o inverso da tensão aplicada ao componente, para qualquer valor da tensão.
com o inverso do quadrado da tensão aplicada ao componente, para qualquer valor da tensão.
Um corpo que adquira carga elétrica tem como tendência natural retornar às condições normais. Isto é, ficar eletricamente neutro. Um corpo eletrizado tende a perder a sua carga elétrica liberando elétrons em excesso, ou recebendo elétrons para satisfazer suas necessidades. Esse fluxo de elétrons entre os corpos é chamado de corrente elétrica, e sua intensidade irá depender de alguns fatores como a diferença de potencial (DDP). Considerando corpos de mesma massa e propriedades que entram em contato, são situações nas quais existem a formação de corrente elétrica, EXCETO:
Entre um corpo com carga positiva e outro com carga negativa.
Entre corpos com cargas positivas, desde que as deficiências de elétrons sejam equivalentes.
Entre corpos com cargas negativas, desde que suas cargas não tenham o mesmo valor.
Entre um corpo com carga positiva e outro com carga neutra.
Entre um corpo com carga negativa e outro com carga neutra.
Em um circuito elétrico simples composto por uma fonte de tensão contínua V=24V, um resistor R=6Ω, e um indutor L=0,1H conectados em série, responda às afirmativas abaixo. Considere que o circuito foi energizado e já atingiu o regime permanente. Afirmativas:
I.No regime permanente, a corrente no circuito é I=4A.
II.A tensão no indutor é de 24V após o regime permanente.
III.A reatância indutiva do indutor no regime permanente é XL =0.
IV.A potência dissipada no resistor é de 96W.
Com base nas afirmativas acima, assinale a opção que contém as afirmativas corretas:
I, II e III.
II, III e IV.
I, II, III e IV.
I, III e IV.
I, II e IV.
Em circuitos elétricos, a configuração dos componentes afeta o desempenho. Sobre os circuitos em paralelo, assinale a alternativa CORRETA.
É a mesma em todos os componentes do circuito.
É sempre maior no ramo com menor resistência.
É sempre somada em cada ramo.
É sempre zero em um circuito paralelo.
É diferente em cada ramo do circuito.
Na eletricidade básica, a associação de resistores em série resulta em uma resistência equivalente, que é a soma das resistências de cada resistor individual. Por exemplo, se um circuito em série possui três resistores com resistências de 2 Ohm, 3 Ohm e 5 Ohm, a resistência total será 10 Ohm.
Certo
Errado
Considere o circuito mostrado na figura abaixo. Após a chave estar por muito tempo fechada, ela foi aberta. Diante do exposto, determine a função de corrente no resistor que está em paralelo com o capacitor.

I(t) = V [1/(2R)] e-t/[2RC] Amperes.
I(t) = V [1/(R)] e-t/[RC] Amperes.
I(t) = V [1/(4R)] e-t/[RC] Amperes.
I(t) = V [1/(2R)] e-t/[RC] Amperes.
I(t) = V [1/(R)] e-t/[4RC] Amperes.
Assinale corretamente a função básica de um resistor em um circuito elétrico.
Controlar ou limitar a corrente elétrica
Armazenar energia elétrica
Amplificar a corrente elétrica
Gerar corrente contínua
Leia as afirmativas abaixo sobre a montagem de circuitos em corrente alternada e marque V para verdadeiro e F para falso:
( ) A corrente alternada mantém uma direção constante.
( ) A frequência da corrente alternada no Brasil é de 60 Hz.
( ) Em circuitos CA, os capacitores bloqueiam a passagem da corrente.
( ) A tensão alternada varia com o tempo.
Assinale a alternativa que contém a sequência correta de cima para baixo:
F, V, F e V.
V, V, F e F.
F, F, V e V.
V, F, V e F.
Na análise de circuitos elétricos mediante o uso da técnica de transformações de fontes, é possível se obter o circuito equivalente de Thevenin a partir do circuito equivalente de Norton, e vice-versa.
Certo
Errado

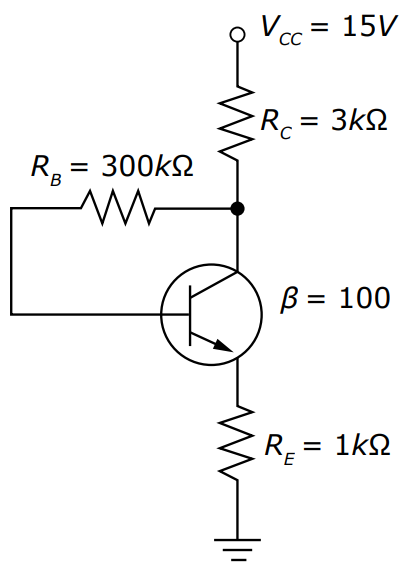

Considere o circuito de polarização representado na figura.

Dado que VBE = 1,0V, os valores do ponto de operação da chave semicondutora são
IB = 20μA, IC = 2mA e VCE = 7V.
IB = 20μA, IC = 2mA e VCE = 9V.
IB = 35μA, IC = 3,5mA e VCE = 4,5V.
IB = 35μA, IC = 3,5mA e VCE = 1V.
IB = 40μA, IC = 4mA e VCE = 1V.
Considerando a relação entre a tensão de alimentação, a força contraeletromotriz e a corrente drenada por um motor de corrente contínua, é correto afirmar que
a tensão nos terminais da armadura é igual à força contraeletromotriz mais a resistência da armadura multiplicada pela corrente drenada.
a tensão de alimentação é sempre maior que a força contraeletromotriz, independente da corrente drenada.
a tensão de alimentação é sempre menor que a força contraeletromotriz, independente da corrente drenada.
a tensão nos terminais da armadura é igual à força contraeletromotriz menos a resistência da armadura multiplicada pela corrente drenada.
a tensão de alimentação é sempre a mesma, independentemente da corrente drenada.

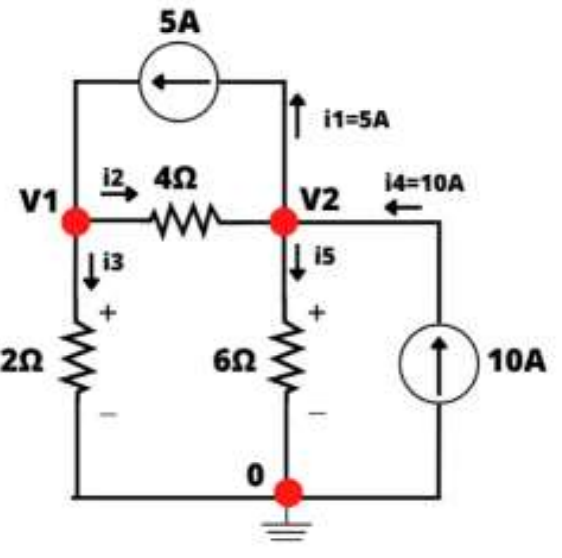

Dado o circuito elétrico abaixo, encontre os valores de V1 e V2 do circuito abaixo:

V1=20V e V2=60V.
V1=13,33V e V2= 20V.
V1=12V e V2= 15V.
V1=40V e V2= 20V.
V1=12V e V2= 40V.
Em uma instalação elétrica monofásica de uma pequena fábrica, um motor elétrico indutivo é responsável por parte significativa da produção. O engenheiro responsável observou que este motor consome uma potência ativa de 4 kW, o que representa a energia efetivamente convertida em trabalho, e uma potência reativa de 3 kVAr, associada ao campo magnético necessário para o funcionamento do motor.
Com base nas informações acima, indique a alternativa que apresenta os valores corretos da potência aparente (S) e do fator de potência (FP) desta instalação.
S = 5 kVA; FP = 0,8
S = 7 kVA; FP = 0,6
S = 5 kVA; FP = 0,6
S = 7 kVA; FP = 0,8
Em circuitos trifásicos, as cargas são ligadas em apenas duas configurações: em triângulo ou em estrela aterrada.
Certo
Errado
