Questões de Concurso sobre Circuitos Elétricos

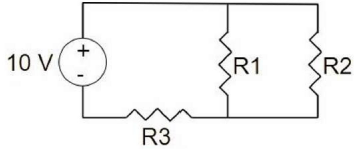

Observar o circuito abaixo.

De acordo com as informações do circuito, o valor da queda de tensão, em Volts, no resistor R2 é, aproximadamente, de:

Caso uma carga elétrica equilibrada conectada em triângulo possua impedância por fase igual a (8 – j6) Ω e seja alimentada por uma fonte de tensão trifásica equilibrada puramente senoidal com valor eficaz de 220 V, então essa carga possui fator de potência capacitivo, e o valor eficaz da corrente na linha que a alimenta é superior a 38 A.

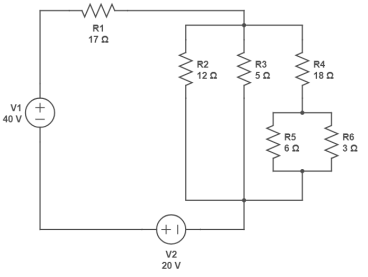

O circuito representado na figura a seguir é composto por duas fontes de tensão CC e 6 resistores.

Assinale a alternativa que apresenta, respectivamente, o módulo da corrente no resistor R1, em amperes, e a resistência equivalente total do circuito, em ohms.

Considere as afirmativas abaixo a respeito de um sistema trifásico estrela-estrela, composto por uma fonte simétrica e uma carga desequilibrada, conectados a quatro fios:

I. A potência em cada fase é igual a 1/3 da potência trifásica.

II. Os módulos das tensões nas fases da carga trifásica são diferentes.

III. A retirada do fio que conecta os neutros da fonte e da carga, implicará em um somatório das correntes de linha igual a zero.

Está correto somente o que se apresenta em:

Se o resistor R₄ for retirado do circuito, ficando em aberto a conexão entre os nós C e D, a tensão equivalente de Thévenin do circuito à esquerda dos pontos C e D será igual a 30 V.

Um equipamento possui uma impedância de 500 e uma reatância indutiva de 300. Ao ser alimentado por uma fonte senoidal, esse equipamento solicita uma potência de 4kW.

A potência aparente desse equipamento é

O esquemático representa o circuito de comando de um motor trifásico.

Um motor elétrico trifásico consome 12kW e tem fator de potência igual a 0,6. Sabendo que esse motor é alimentado a uma tensão de 220V, as potências reativa e aparente desse motor valem, respectivamente,

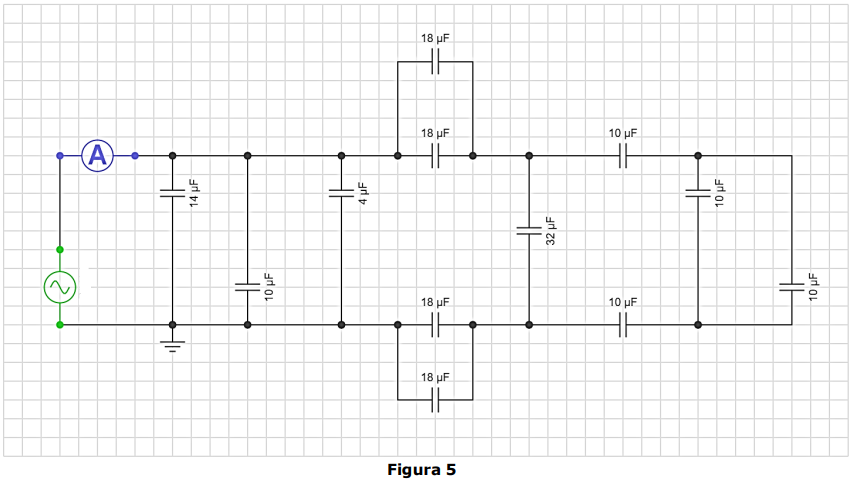

Determine a leitura do amperímetro no circuito (valor de Pico) da Figura 5 abaixo.

Considere ω = 1000 rad/s e tensão de pico da fonte: 12,5 V.

Expressões úteis: Reatância Capacitiva: $Xc=\frac{1}{wC}$ e Reatância Indutiva: 𝑋_𝐿 = 𝜔𝐿.

Se o resistor R₄ for retirado do circuito, ficando em aberto a conexão entre os nós C e D, a resistência equivalente de Thévenin do circuito à esquerda dos pontos C e D será igual a 200 ohms.

Determine a resistência equivalente (Req) para a associação de resistores do circuito a seguir. Considere: R1 = R2 = 1 kΩ,R3 = 2,2 kΩ.

Um circuito que alimenta um equipamento de 3.175 VA está instalado em um ambiente com temperatura de 30^oC. Na linha da qual o circuito faz parte, existem outros circuitos. O fator de correção de agrupamento para esse caso é igual a 0,8. O padrão de tensão onde a instalação se encontra é de 220/127 V.

A tabela utilizada para o dimensionamento pelo critério de capacidade de condução de corrente elétrica foi elaborada, considerando que o circuito se encontra sozinho da linha e na temperatura de 30^oC. Utilizando essa tabela, a seção do circuito deve ser escolhida para uma corrente elétrica igual ou imediatamente superior a

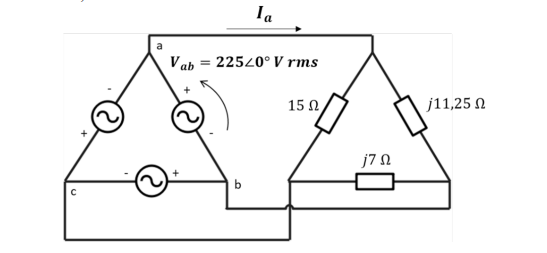

Circuitos elétricos trifásicos podem alimentar cargas equilibradas ou desequilibradas dependendo da aplicação a que se destinam ou do tipo de instalação elétrica envolvida. Aplicações com cargas desequilibradas devem ser tratadas com cuidado tanto na sua abordagem, como em suas ligações. Como apresentado na figura, para realizar as conexões entre fonte e carga de um sistema elétrico trifásico composto por fontes de tensão equilibradas e ligadas em ∆, e uma carga trifásica desequilibrada também ligada em ∆, foi necessário estimar previamente as correntes circulantes no sistema. Considerando a sequência de fases positiva em V_ab, V_bc e V_ca, sendo conhecido valor eficaz de V_ab e as impedâncias da carga, indique a alternativa correta que apresenta o módulo do valor da corrente de linha I_a rms aproximado.

Considere sen 60°=0,86.

Fonte: IFSP, 2024.

O que pode causar um curto-circuito em um sistema elétrico?

Durante a análise dos dispositivos de comando em circuitos elétricos, foram consideradas as seguintes afirmativas sobre seu funcionamento e aplicação:

I.Os dispositivos de comando são utilizados para controlar o acionamento de máquinas e equipamentos, permitindo a operação manual ou automática dos mesmos.

II.Um contato normalmente aberto (NA) é aquele que se encontra fechado quando não energizado e abre quando é energizado.

III.O relé é um dispositivo eletromecânico que utiliza uma bobina para abrir ou fechar contatos elétricos, permitindo o controle de circuitos de maior potência com sinais de baixa potência.

IV.Os dispositivos de comando podem incluir interruptores, botões, relés e contactores, mas não devem ser utilizados em circuitos de potência, pois são exclusivos para circuitos de baixa tensão.

Qual das combinações a seguir representa corretamente as afirmativas corretas?

Considerando-se que o princípio da superposição pode ser utilizado para avaliar separadamente o efeito de uma das fontes, desativando-se a outra, é correto afirmar que o valor da corrente i₂ devido apenas ao efeito da fonte de tensão V_F é igual a 40 mA.

Considere que uma carga elétrica desequilibrada conectada em estrela possua impedâncias por fase (6 – j8) Ω, (3 – jx) Ω e (8 + jy) Ω e seja alimentada por uma fonte trifásica de tensão equilibrada puramente senoidal. Nesse caso, para determinados valores de x e y, as correntes de linha poderão ter o mesmo valor eficaz.

Caso seja aplicada uma tensão senoidal com amplitude de 1 V de pico e 1 kHz aos terminais de um indutor ideal de 5 mH, o módulo da impedância entre os terminais do indutor, em regime permanente, será superior a 25 Ω.

As tensões de fase na carga são diferentes e cada uma é proporcional à impedância por fase.

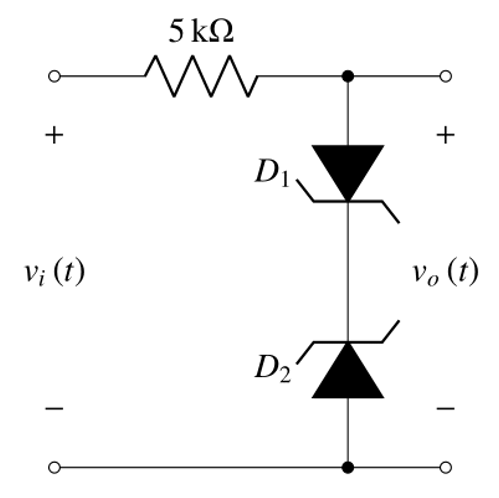

O circuito da figura 1 é alimentado por uma fonte de tensão senoidal v_i(t) de 30V de pico, em 60Hz e contém dois diodos zener, D₁ e D₂, cujas tensões zener são, respectivamente, V_ZD1=10V e V_ZD2=20V. Admita que, quando polarizados diretamente, ambos Zener apresentem V_K=0,7V.

Figura 1

Agora observe a figura 2

Figura 2

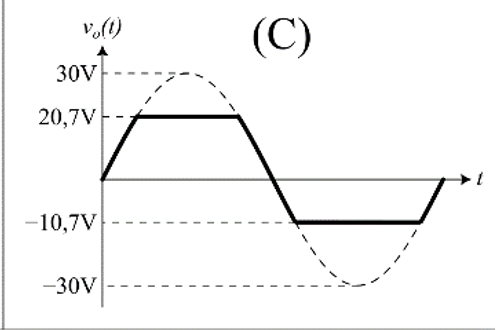

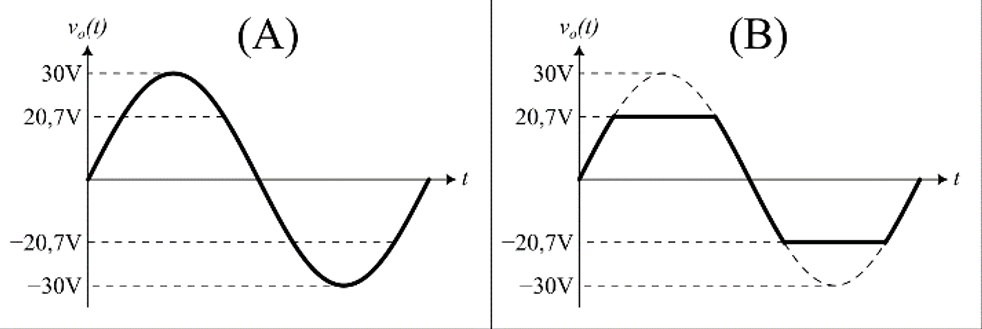

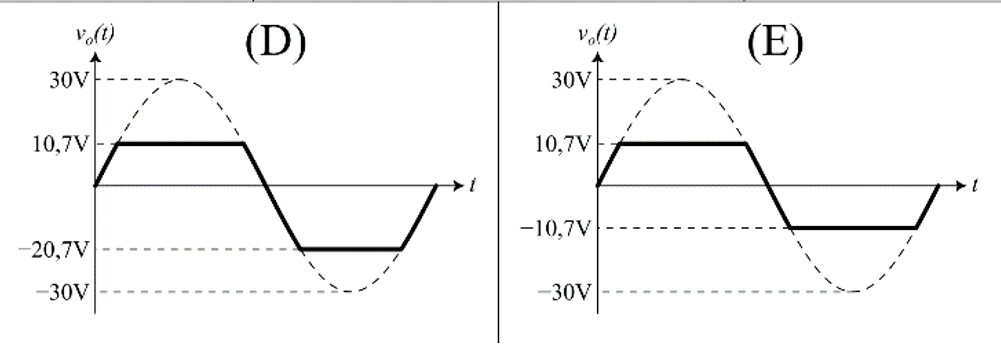

Na figura 2, a forma de onda da tensão de saída v_o(t) é dada pela letra:
