Um circuito Schmitt-Trigger inversor apresenta histerese de 0,6V com uma tensão de saturação de 12V. Admita que RS é o resistor ligado entre a entrada não-inversora e o terra, e que RF é resistor que faz a realimentação da saída para a entrada não-inversora. A razão RF/
6
12
19
20
24
Sistemas trifásicos são empregados desde a geração até a distribuição da energia elétrica, sendo que, dependendo do tipo do consumidor final, é necessária a alimentação trifásica por possuir equipamentos trifásicos como motores, transformadores etc. Para isso, esse tipo de instalação oferece opções de circuitos monofásicos, bifásicos e trifásicos, com diversos valores de tensões. Com base no tipo de tensão do circuito, assinale a afirmativa correta.
A tensão de fase é 3 vezes maior que a tensão de linha.
A ligação em Δ permite a distribuição secundária a quatro fios (três fases e um neutro).
A tensão de linha é a diferença de potencial entre duas fases quaisquer de um gerador ou da rede.
A tensão de linha é a diferença de potencial entre os terminais individuais de qualquer bobina de uma máquina elétrica e, no caso da ligação Δ, entre qualquer fase e o neutro.

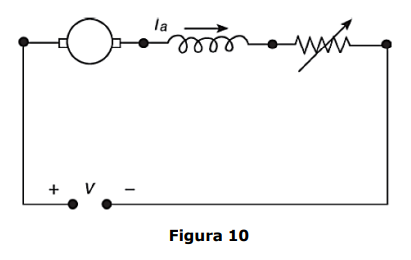

O circuito elétrico da Figura 10 abaixo ilustra um processo de controle de velocidade de motores de indução e de corrente contínua, conhecido como:

Sistema mecânico, empregando polias.
Variação das resistências nos rotores dos motores de indução com rotor bobinado (motores de anéis).
Variação de frequência – inversor de frequência.
Variação do número de polos.
Variação do campo dos motores de corrente contínua.

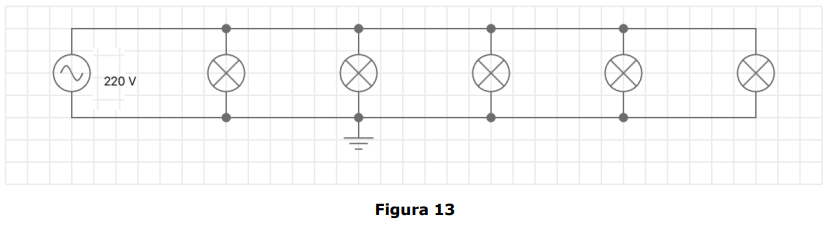

O circuito da Figura 13 abaixo representa um dispositivo de iluminação, no qual as lâmpadas resistivas são todas de 60 W. Assinale a alternativa que apresenta a corrente total fornecida pela fonte CA, 220 V, 60 Hz. Realize arredondamento a partir da segunda casa decimal.

1,36 A.
1,5 A.
13,60 A.
Indeterminada, pois se uma das lâmpadas estiver queimada, haverá interrupção de fornecimento de energia ao conjunto inteiro.
Não foi fornecido o ângulo de fase das cargas, logo não é possível determinar a corrente total fornecida pela fonte CA.

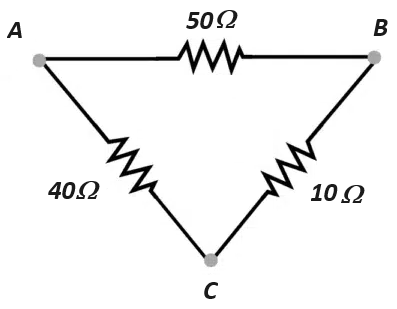

A figura a seguir apresenta um circuito elétrico trifásico Δ e o circuito equivalente na configuração Y.

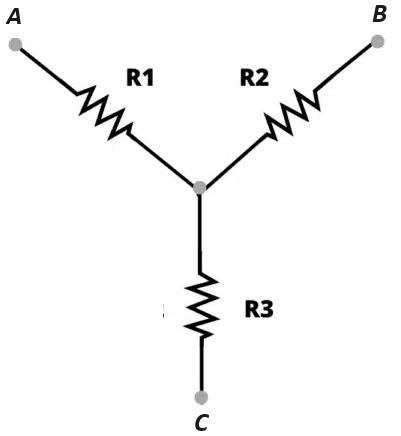

Na configuração Y, as resistências R1, R2 e R3 valem, respectivamente,
5Ω, 20Ω e 10Ω.
5Ω, 10Ω e 4Ω.
20Ω, 10Ω e 4Ω.
20Ω, 4Ω e 10Ω.
20Ω, 5Ω e 4Ω.
O dispositivo C1 é responsável por acionar a parte triângulo da chave estrela-triângulo de partida do motor.
Certo
Errado
Um circuito elétrico alimenta um equipamento que solicita uma corrente elétrica de 26 A. A máxima intensidade de corrente elétrica que esse circuito suporta em regime permanente é 28 A. O fator de atuação do disjuntor que realiza a proteção desse circuito é 1,3. Considere que o circuito suporta uma sobrecarga de 45 % e que esse equipamento permanece ligado continuamente.
O disjuntor adequado nesse caso é o de
20 A.
30 A.
33 A.
40 A.
42 A.
Em um circuito em série, podemos afirmar:
A corrente elétrica é a mesma em todos os componentes do circuito.
A tensão total é a mesma em todos os componentes do circuito.
A resistência total é menor que a menor resistência do circuito.
A soma das correntes nos componentes é igual à corrente total do circuito.

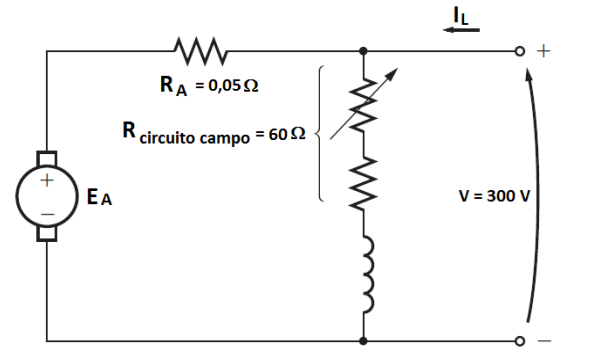

A figura abaixo apresenta um circuito equivalente de um motor CC em derivação:

Este motor é de 300V e seu circuito de campo possui resistência total de 60Ω. A carga imposta a este motor determina uma corrente IL é igual a 140A.
A tensão EA para esta carga é:
298,75V.
295,50V.
293,25V.
292,05V.
290,55V.
Uma indústria tem uma carga com fator de potência de 0,7 atrasado. Qual é a potência reativa CORRETA na carga, considerando uma potência aparente de 100 kVA.
56,7 kVAR.
53,6 kVAR.
21,1 kVAR.
34,2 kVAR.
71,4 kVAR.
O teorema de Thevenin pode ser utilizado para análise de circuitos elétricos complexos desde que:
o circuito não contenha transistores
haja simetria entre as fontes de tensão
o circuito não contenha fontes de corrente
o princípio de superposição possa ser aplicado
Um circuito elétrico é composto por uma fonte de tensão alternada V = 10<0° V, que alimenta um resistor de 1 ohm conectado em série com um capacitor cuja reatância capacitiva é Xc = -j 1 ohm.
A tensão presente no capacitor é
Considere: (2) = 1,41
1,41 < − 45° V.
7,07 < − 45° V.
7,07 < 45° V.
10 V.
10 < 90° V.
Por meio de um circuito terminal de 20m de comprimento, um equipamento elétrico de 10.000VA e 200V é alimentado. O condutor utilizado neste circuito possui 10V/(A.km) de queda de tensão unitária.
A queda de tensão no circuito é de
1%.
3%.
4%.
5%.
7%.
Um circuito elétrico composto por um resistor de 4Ω em série com uma reatância de 3Ω, solicita uma potência aparente de 1750VA.
A potência ativa solicitada é de
1750W.
1400W.
1050W.
1000W.
950W.
Avalie as afirmativas abaixo a respeito do sistema trifásico composto por um transformador com o secundário na configuração em estrela, alimentando uma carga trifásica equilibrada também em estrela:
I. As potências complexas nas cargas monofásicas que com compõem a carga trifásica possuem uma defasagem de 120º uma das outras.
II. As correntes nas fases da carga trifásica estão defasadas em 120o uma das outras;
III. As tensões entre as linhas estão defasadas das tensões das fases em 30o .
Está correto somente o que se apresenta em
I.
II.
III.
Ie III.
II e III.
Um circuito elétrico possui três resistores conectados em paralelo: R1 = 2Ω, R2 = 4Ω e R3 = 6Ω. A fonte de tensão aplicada ao circuito é de 12V (vide circuito abaixo). Um amperímetro ideal é conectado em série com o resistor R1.

Qual das alternativas a seguir apresenta o valor correto da corrente medida pelo amperímetro?
2A
6A
3A
11A
Considere um circuito elétrico composto por duas resistências R1 e R2 em paralelo, onde R1=4 Ω e R2=12 Ω . Esse circuito está conectado a uma fonte de tensão de 24V. Diante disto, assinale a alternativa que apresenta o valor da corrente total fornecida pela fonte de tensão ao circuito.
1,5 A.
6 A.
8 A.
2 A.
Circuitos Elétricos ou Sistemas de distribuição podem ser identificados por sua nomenclatura, de acordo com o número e o tipo dos condutores. Um circuito com 3 fases e 1 neutro, é um circuito cujo nome e quantidade de condutores corresponde a:
Circuito trifásico com Neutro, contendo 4 condutores.
Circuito bifásico com Neutro, contendo 2 condutores.
Circuito Trifásico sem Neutro, contendo 2 condutores.
Circuito monofásico sem Neutro, contendo 4 condutores.
Considere um circuito elétrico composto por duas resistências em série R1 e R2, onde R1=6 Ω e R2=3Ω. Este circuito está conectado a uma fonte de tensão de 18V. Diante disto, assinale a alternativa que apresenta corretamente a potência dissipada pela resistência R2.
2W.
16W.
6W.
4W.
Assinale a alternativa que preenche corretamente as lacunas do texto abaixo:
Ao se ligar os polos positivo/negativo de uma bateria aos terminais de um circuito elétrico, se observará o aparecimento de uma ____elétrica, cuja intensidade dependerá _______da _____entre os polos e _______da __________ encontrada pelos elétrons.
Corrente; inversamente; tensão; diretamente; resistência.
Tensão; diretamente; corrente; inversamente; resistência
Corrente; diretamente; tensão; inversamente; resistência.
Tensão; inversamente; corrente; diretamente; resistência.
