Sistemas físicos onde ocorre a troca de energia entre elementos capazes de armazená-la exibem respostas que podem apresentar comportamento monotônico ou oscilatório. A forma mais simples de representar este tipo de comportamento é por meio de sistemas dinâmicos de segunda ordem. A figura abaixo apresenta a função de transferência de um sistema deste tipo. Com relação ao sistema apresentado, analise os itens a seguir.

Considere log 5 = 0,699 e $\sqrt{0,96}$ = 0,98.

I. Caso este sistema seja submetido a uma entrada periódica com frequência de 15rad/s ocorrerá uma ressonância e a amplitude da saída tenderá linearmente ao infinito.

II. Este sistema é subamortecido e apresenta resposta ao degrau com comportamento oscilatório amortecido com frequência de aproximadamente 2,34Hz.

III. O ganho DC desse sistema é aproximadamente -14dB.

Está correto o que se apresenta em:

Assinale a assertiva que apresenta de forma correta a nomenclatura dada a um trecho do circuito compreendido entre dois nós principais consecutivos.

Na montagem de um circuito elétrico em paralelo, uma característica essencial é:

Resistores, capacitores e indutores são essenciais em circuitos elétricos. O resistor, conforme a Lei de Ohm, limita a corrente para uma tensão constante. O indutor opõe-se a variações bruscas de corrente, e o capacitor a variações de tensão, além de armazenar carga. Esses componentes têm papéis específicos em circuitos, sendo cruciais para diversas aplicações em eletrônica e eletrotécnica.

O seguinte sistema de equações pode ser utilizado para calcular corretamente grandezas elétricas do circuito.

$V_1=R_1{I}_1+R_2\left(I_1-I_2\right)+V_2$

$V_2=R_2\left(I_2-I_1\right)+\left(R_3+R_4\right)I_2$

Assinale corretamente a unidade de medida da resistência elétrica em um circuito.

Em uma instalação elétrica faz-se necessário reduzir o impacto do baixo fator de potência, e que ocasiona a baixa qualidade de energia. Assim, é importante que os grandes centros industriais corrijam o fator de potência, evitando multas cobradas pelas concessionárias por excedente de consumo de potência reativa e proporcionando também uma melhor utilização da energia disponível. Nesse caso, considere uma pequena unidade fabril que consome uma demanda de 70 kW e é alimentada com tensão trifásica de 220 V, 60 Hz, cujo fator de potência é 0,8 atrasado.

Considere: π = 3,14

Cos π original = 0,80 e sen π original = 0,60

Cos π desejado = 0,92 e sen π desejado = 0,40

O valor da potência reativa a ser fornecida por um banco de capacitores para corrigir o fator de potência para 0,92 em atraso será de:

A tensão média no resistor de carga é inferior a 19 V.

A potência fornecida pela fonte pode ser calculada como o produto das tensões e correntes de linha vezes raiz quadrada de três.

Durante um experimento em laboratório de eletrônica, um estudante de engenharia está medindo a impedância de um circuito para entender a interação entre resistores e indutores em configurações de série. O circuito em teste inclui um resistor de 5 Ω e um indutor de 0,02 H, conectados em série e alimentados por uma fonte de corrente alternada (CA) de 100Hz.

Com nas condições descritas, qual é a impedância total medida pelo estudante no circuito? Considere a aproximação de π = 3.

Durante a frenagem regenerativa de um carro elétrico, o motor atua como um gerador, convertendo a energia cinética do veículo em energia elétrica. Suponha que, em uma determinada condição de frenagem, o sistema regenerativo gere uma tensão variável entre 100 V e 150 V. A bateria do carro tem uma tensão nominal de 300 V, mas, para que a energia seja eficientemente armazenada, é necessário que a tensão de carregamento seja 20 V maior devido às quedas de tensão no circuito carregador da bateria. O circuito possui um limitador de tensão apropriado para proteger o circuito carregador da bateria.

Indique a alternativa que apresenta o valor correto do duty cycle D do chopper elevador (boost converter) para garantir que a bateria seja carregada corretamente, considerando a tensão mínima gerada pela frenagem regenerativa.

Na prática, a correção do fator de potência de uma carga trifásica somente acontece quando a reatância indutiva equivalente iguala-se à reatância capacitiva equivalente, tornando o fator de potência igual a um.

Ao se modelar o circuito apresentado pela lei de Kirchoff dos nós, obtém-se a equação a seguir, cuja solução permite encontrar o valor da tensão no nó A (V_A).

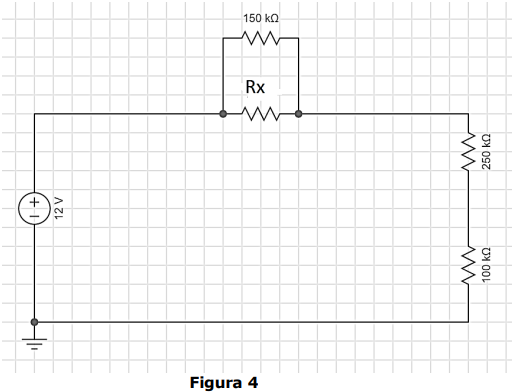

Para que a corrente total circulante seja de 30µA, com base no circuito da Figura 4 abaixo, qual será o valor do resistor Rx?

O circuito integrado descrito como LM7805 / TO-220 é um dispositivo

Os circuitos elétricos são dimensionados para alimentar equipamentos elétricos como lâmpadas, tomadas de uso geral, chuveiros etc. Para isso, devem ser calculados conforme a potência desses equipamentos. Portanto, para alimentar um chuveiro de 4.400 W em um circuito bifásico de 220 V, o valor da corrente é:

Um circuito é composto por um SCR em série com uma carga puramente resistiva, alimentados por uma fonte de 25V em corrente contínua. A folha de dados deste SCR mostra que V_GT=1,5V, V_TM=1V, I_GT=10mA e I_H=20mA. Seu gatilho recebe um pulso de corrente de 10mA. Para que o SCR continue conduzindo, mesmo após cessar o pulso de corrente em seu gatilho, a carga resistiva deve apresentar uma resistência elétrica de:

Considere o circuito ilustrado na figura.

correto afirmar que, com condições iniciais nulas para t<0, a resposta esperada para a tensão sobre o capacitor, v_C(t), e o polinômio característico da planta, G(s)= $\frac{V_c\left(s\right)}{V_{in}\left(s\right)}$, serão, respectivamente,

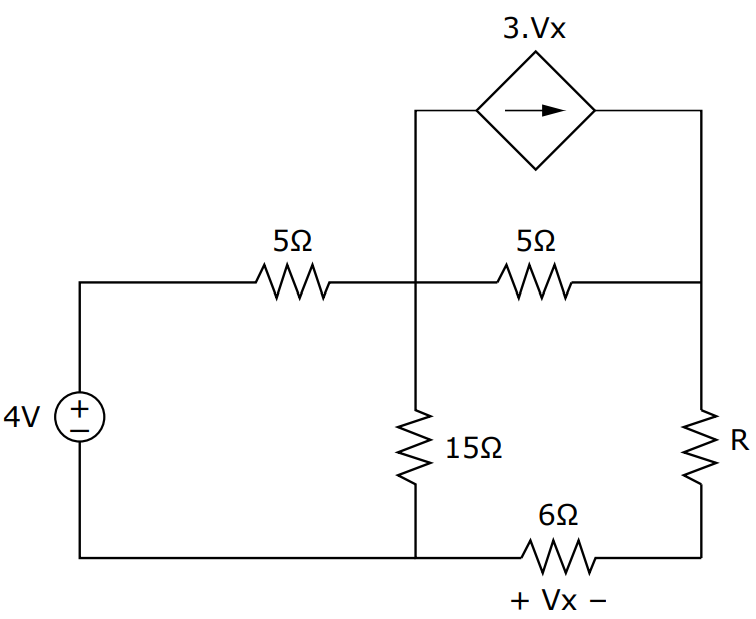

Considere o circuito a seguir.

A tensão equivalente de Thévenin vista pelo resistor R é

Um circuito elétrico foi dimensionado pelos critérios de capacidade de condução de corrente elétrica e sobrecorrente em um ambiente com temperatura de 20ºC.

Caso este circuito fosse instalado em um ambiente de 50ºC, pode-se dizer a respeito desse dimensionamento:
