Questões de Concurso sobre Circuitos Elétricos

Qual é a potência elétrica fornecida pela bateria que alimenta o circuito a seguir?

Uma fonte de tensão ideal possui uma resistência interna infinita, o que evita a formação de um divisor de tensão com o circuito que está sendo alimentado.

O algoritmo de minimização da função custo do processo de aprendizado supervisionado aplicado à regressão logística com a hipótese do modelo definida a partir da função sigmoide não é imune ao overfitting, que pode ser mitigado por meio de técnica de regularização.

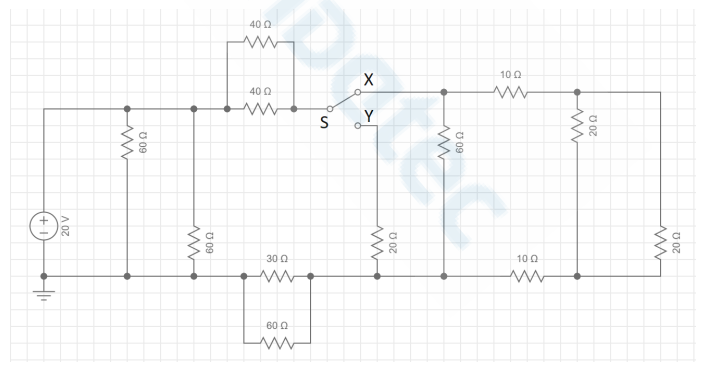

Analise o circuito da figura abaixo e determine a corrente total circulante para as duas posições X (Ix) e Y (Iy) da chave S.

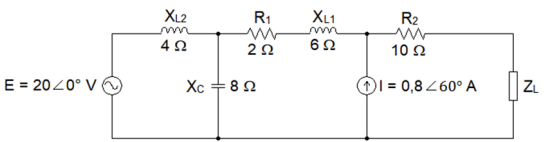

Considere o circuito mostrado na figura a seguir, que contém uma fonte de tensão E = 20∠0° V, uma fonte de corrente I = 0,8∠60° A, resistores R₁ = 2 Ω e R₂ = 10 Ω, indutores com reatâncias X_L1 = 6 Ω e X_L2 = 4 Ω, e um capacitor com reatância capacitiva X_C = 8 Ω. A carga é representada por uma impedância complexa Z_L .

FONTE: FUNCERN, 2025.

O valor da impedância complexa da carga Z_L que deve ser conectada ao circuito para que haja máxima transferência de potência da fonte para a carga é igual a

Um circuito elétrico apresenta dois resistores em paralelo, sendo um de 4 Ω e outro de 5 Ω. Em paralelo a essa associação de resistores, há uma fonte de tensão de 10 Vcc. Assinale a alternativa que apresenta o valor da potência absorvida pelo resistor de 5 Ω.

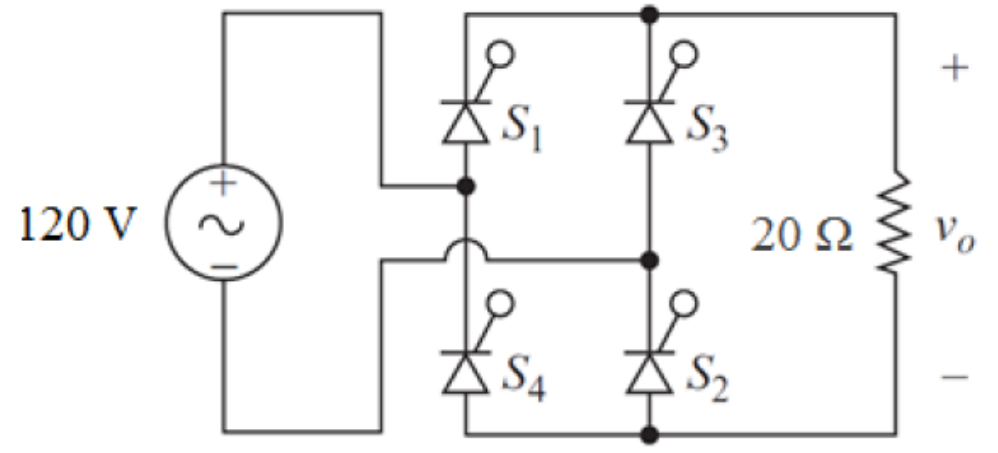

Um retificador controlado em ponte com uma entrada AC de 120 V (RMS) eficaz e uma frequência de 60 Hz se encontra alimentando uma carga 𝑹, conforme evidencia a Figura 4:

Figura 4: Circuito Retificador

Sabendo que 𝑹 = 𝟐𝟎𝜴, e o ângulo de atraso é de 40°, assinale a alternativa que apresenta a corrente média na carga.

Um circuito elétrico contém uma fonte de corrente alternada senoidal 𝒗(𝒕) = 𝑽_𝒎𝐬𝐢𝐧 (𝝎𝒕), um resistor 𝑹 e um indutor 𝑳 conectados em série. Paralelamente ao indutor, foi conectado um capacitor 𝑪, formando uma topologia mista série-paralelo. Considerando a análise em regime permanente senoidal e desprezando resistências parasitas, assinale a alternativa correta.

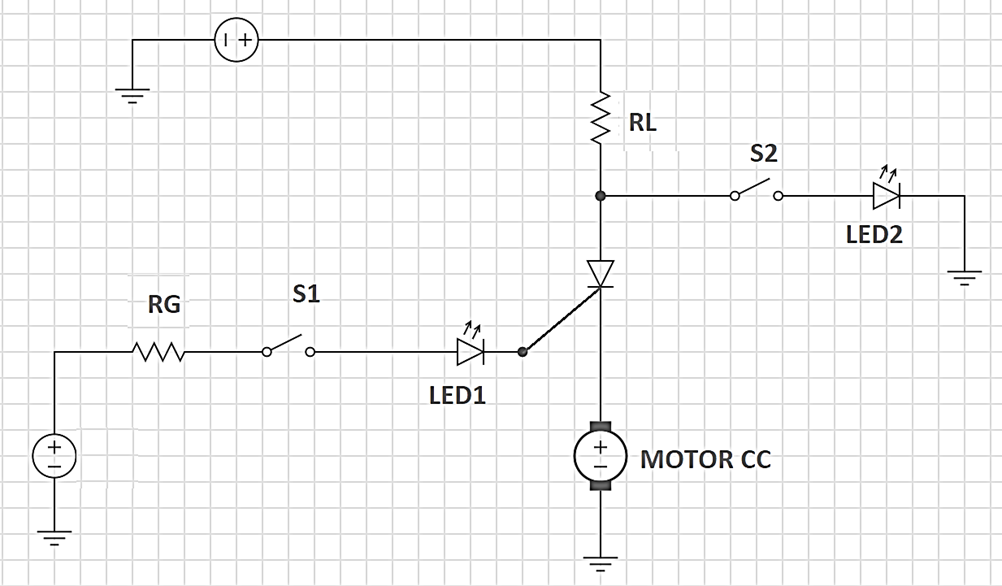

Analise o circuito da Figura 17 abaixo, considerando o que segue:

1. O circuito encontra-se inicialmente inativo.
2. As chaves S1 e S2 presentes no circuito encontram-se inicialmente abertas.
3. Considere as tensões e cargas adequadamente dimensionadas.

Figura 17

Com base nas informações apresentadas, analise as assertivas a seguir:

I. Independentemente das situações das chaves S1 e S2, o motor CC não irá funcionar.

II. Enquanto as chaves S1 e S2 permanecerem na situação inicial, o motor CC não irá funcionar.

III. Ao fechar a chave S1, o LED1 acenderá e o motor CC entrará em funcionamento.

IV. Após o fechamento da chave S1, o fechamento da chave S2 somente acenderá o LED2, não interferindo em nada no funcionamento do motor CC.

V. Na situação da chave S1 fechada e chave S2 aberta, a chave S1 poderá ser aberta, pois o motor CC continuará funcionando, no entanto, o LED1 irá apagar.

Quais estão corretas?

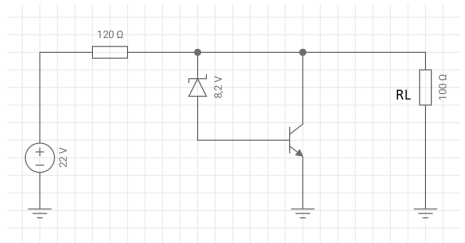

Analise o circuito da Figura 9, conhecido como regulador paralelo:

Figura 9

Qual é a corrente (I_L) na carga RL de 100 Ohms? Considere: Vbe = 0,7 V e Vzener = 8,2 V.

Do cálculo da queda de tensão percentual em circuitos terminais de energia elétrica, foram elaboradas as afirmativas abaixo. Assinale, dentre estas, a alternativa correta.

Em circuitos elétricos, grandezas como corrente, tensão e resistência são fundamentais para a compreensão e análise de seu comportamento. Essas grandezas estão relacionadas por leis específicas que norteiam o funcionamento de dispositivos elétricos. Considerando esses fundamentos, assinale a alternativa correta.

Para o circuito apresentado, v_O = 9_v1 + 15_v2.

Durante uma aula prática de Circuitos Elétricos, foi pedido aos alunos que verificassem as tensões e correntes em um resistor de 220 Ω conectado a uma fonte de 9 V. O aluno João utilizou o multímetro digital em diferentes modos de medição, conforme descrito a seguir:

Situação 1: multímetro configurado para medir tensão contínua, ligado em paralelo ao resistor.

Situação 2: multímetro configurado para medir corrente contínua, ligado em série com o resistor.

Situação 3: multímetro configurado para medir corrente contínua, ligado em paralelo com o resistor.

Com base nessas situações, assinale a alternativa que indica corretamente o comportamento esperado do multímetro e do circuito em cada caso.

(PMM/URCA 2025) Analise as afirmativas a seguir e assinale a alternativa correta referente aos elementos de um circuito elétrico:

I. resistor: é o bipolo para o qual existe uma relação funcional f(v,i,t) = O entre a tensão (v) em seus terminais, a corrente (i) que o atravessa e o tempo (t). Se essa relação não depende explicitamente de t, o resistor é dito fixo (invariante no tempo); caso contrário, é variável no tempo;

II. capacitor: é o bipolo capaz de armazenar carga elétrica, de modo que a carga q(t) armazenada no instante t depende apenas da tensão v(t) aplicada aos seus terminais (convenção do receptor);

III. indutor: é o bipolo que pode armazenar energia magnética, associada à corrente que o atravessa;

IV. fonte: é um bipolo passivo cuja tensão e corrente dependem unicamente do elemento conectado aos seus terminais, tendo como função principal armazenar energia elétrica.

Um conjunto de três lâmpadas, abaixo ilustrado, forma um circuito em série:

A tensão total desse circuito é:

Qual fórmula matemática da Física e conceitos de eletricidade é utilizada para calcular a corrente elétrica de um equipamento?

Considerando o comportamento elétrico dos elementos de circuitos, assinale a opção correta.

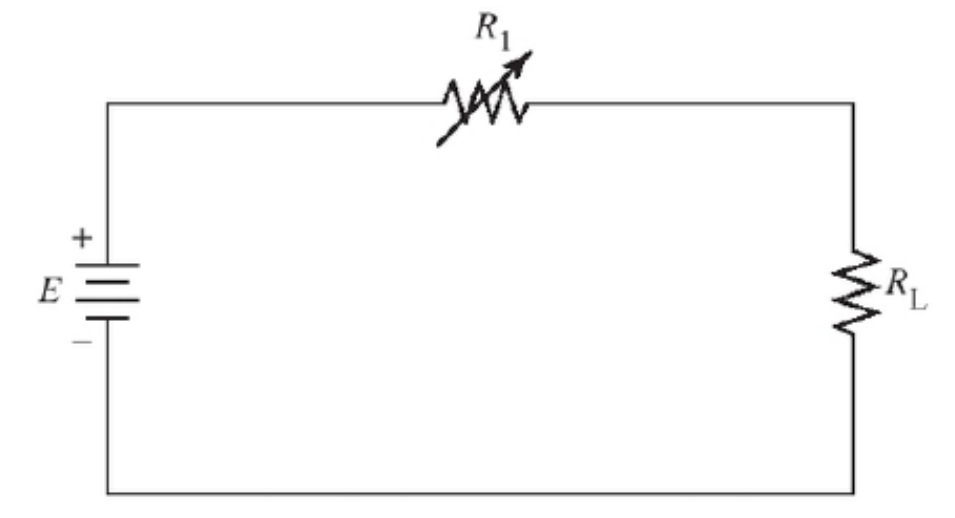

Uma fonte de alimentação 𝑬 = 𝟗𝟎 𝑽 se encontra alimentando o circuito da Figura 3, o qual possui um reostato (𝑹_𝟏 = 𝟐𝟎𝜴) para controle da potência e uma carga 𝑹_𝑳 = 𝟏𝟎𝜴. Qual é a potência total fornecida pela fonte?

Figura 3: Reostato como dispositivo de controle de potência

Em uma instalação elétrica monofásica, 127V/50Hz, foi realizado o levantamento da potência elétrica, em Watts (W), de alguns eletrodomésticos dispostos no Quadro 1, que estão conectados em um mesmo circuito terminal. Sabe-se que a máxima corrente nominal do circuito, em conformidade com as especificações dos dispositivos de proteção, é de 10A.

Com base nos dados fornecidos e considerando as cargas puramente resistivas, determine, aproximadamente, a potência máxima, em quilo-watts(kW), de uma torradeira elétrica para que esta seja inserida no mesmo circuito.
