Questões de Concurso sobre Circuitos Elétricos

No caso de um transformador monofásico ideal alimentado por uma fonte de tensão alternada cujo primário tem 1.000 espiras, se a relação de tensão é de 127 V para 12,7 V, então o número de espiras do secundário é de 1.270.

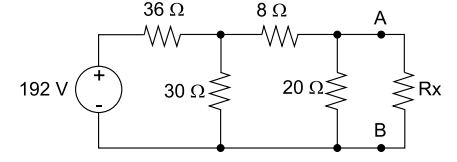

Considere o circuito resistivo mostrado na figura a seguir:

O valor de Rx conectado entre os pontos A e B do circuito que faz com que o resistor de 36 Ω dissipe 576 W é

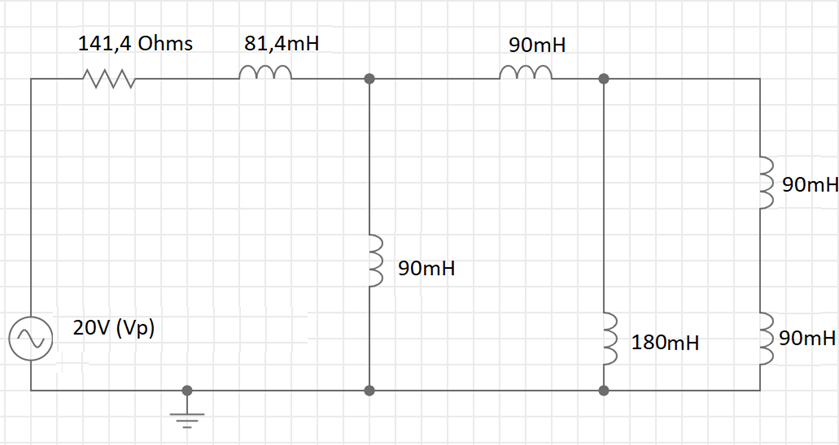

Considerando o circuito apresentado na Figura 20 e as informações abaixo, determine o fluxo de corrente total no circuito.

1. ω = 1.000 rad/s.
2. Arredondamento a partir da segunda casa decimal e assuma 141,4 ≈100. √2

Figura 20

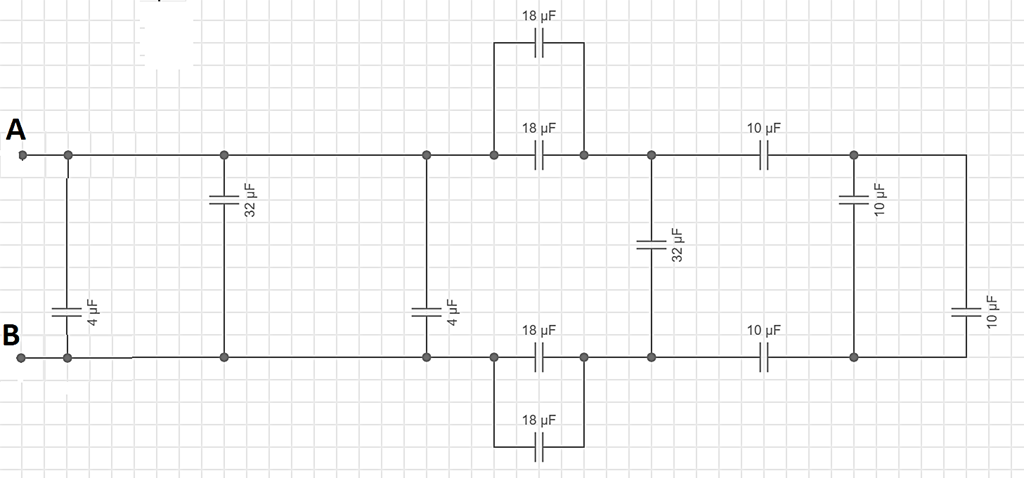

Analise a figura a seguir:

Determine a capacitância equivalente entres os pontos A e B do circuito da figura apresentada.

Em um circuito elétrico residencial, o eletricista está analisando um circuito composto por resistores, capacitores e indutores conectados em série e paralelo. Ele deve determinar as características do circuito para garantir uma instalação eficiente e segura. Analise as afirmações a seguir sobre circuitos elétricos:

I.Em um circuito série, a corrente que passa por todos os componentes é a mesma.

II.Em um circuito paralelo, a tensão em cada componente é a mesma, independentemente de suas resistências.

III.A resistência total de um circuito em série é menor do que a menor resistência do circuito.

IV.Em circuitos de corrente alternada (CA), os indutores e capacitores podem criar uma defasagem entre corrente e tensão.

V.Em um circuito paralelo, a resistência equivalente é sempre maior do que a resistência do maior resistor conectado.

A partir destas informações, escolha a alternativa que representa as afirmações corretas.

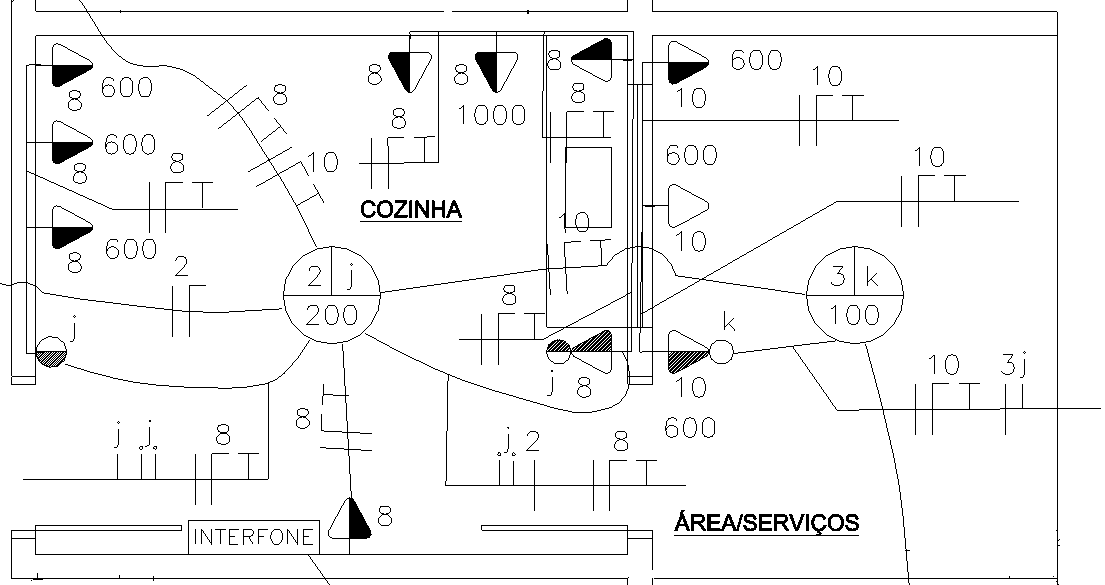

Com base no projeto elétrico abaixo, analise as assertivas a seguir:

I. O circuito 8 é de iluminação.

II. O circuito 10 é de potência, para cargas superiores a 100 W.

III. O circuito 3 é de força.

IV. Somente um dos circuitos do projeto possui condutor de terra.

V. O circuito 2 é de iluminação.

Quais estão corretas?

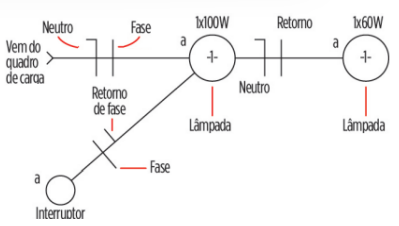

A imagem abaixo ilustra representação unifilar do circuito em um projeto de instalação elétrica predial.

Com base no circuito descrito, é CORRETO afirmar que o interruptor:

Os resistores, capacitores e indutores são componentes básicos em circuitos elétricos. Os resistores limitam o fluxo de corrente elétrica. Capacitores armazenam energia na forma de campo elétrico e podem liberar essa energia posteriormente. Indutores armazenam energia na forma de campo magnético e resistem a mudanças na corrente.

Analise as afirmações abaixo sobre os componentes básicos de um circuito elétrico:

I. Os resistores em um circuito consomem potência elétrica, transformando-a em calor.

II. Os capacitores permitem a passagem de corrente contínua (CC) após o processo de carga estar completo.

III. A reatância capacitiva diminui com o aumento da frequência do sinal aplicado.

IV. Indutores se opõem a variações na tensão elétrica, gerando uma força eletromotriz (FEM) que se opõe a essas mudanças.

Assinale a alternativa que contenha APENAS as afirmações corretas.

O ganho de tensão do circuito, dado por $v$_$s$ / $v$_$e$, tem sinal negativo e módulo maior que 300.

Analise as sentenças sobre o circuito abaixo

I. É um circuito sequencial;

II. O circuito é um elemento de memória;

III. O circuito trata-se de um Flip-Flop.

Está correto o que se afirma em

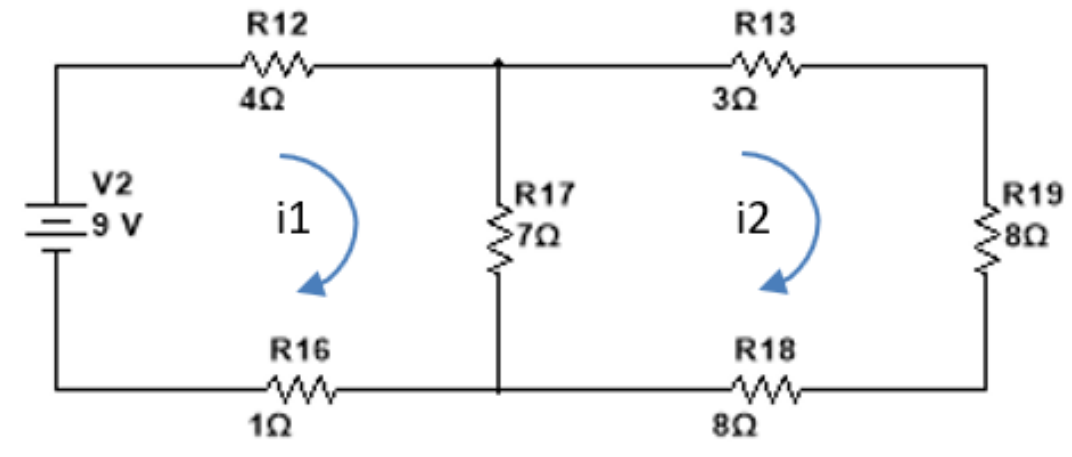

A partir do circuito da Figura 1, assinale a alternativa que apresenta as correntes de malha do circuito.

Figura 1: Circuito para análise de malha

Com base no conceito de diferença de potencial elétrico e movimento de carga elétrica em movimento, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Nos condutores metálicos, a corrente elétrica é formada por cargas negativas (elétrons) que se deslocam do potencial menor para o maior.

( ) A referência é o polo negativo da fonte de alimentação, que pode ser considerado um potencial zero.

( ) Para que uma carga se movimente em um condutor, é necessário que ela esteja submetida a uma diferença de potencial.

A corrente elétrica é o fenômeno físico em que cargas elétricas são conduzidas no interior de um material condutor como consequência da aplicação de uma diferença de potencial elétrico.

O comportamento das correntes e das tensões em um circuito elétrico é regido pelas duas leis de Kirchhoff: lei das malhas (para tensão) e lei dos nós (para corrente).

Se for aplicada uma tensão de 5 V entre os terminais de um capacitor ideal de 2 µF, será acumulada, em cada uma das placas do capacitor, uma quantidade de carga, em módulo, igual a 2,5 µC, positiva em uma das placas e negativa na outra.

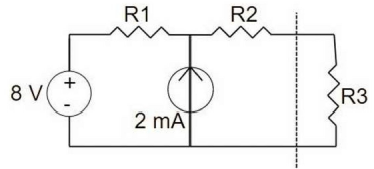

Determine o equivalente de Thévenin (Uth e Rth) do ponto de vista do resistor R3. Considere: R1 = 2kΩ, R2 = 6 kΩ e R3 = 1 kΩ.

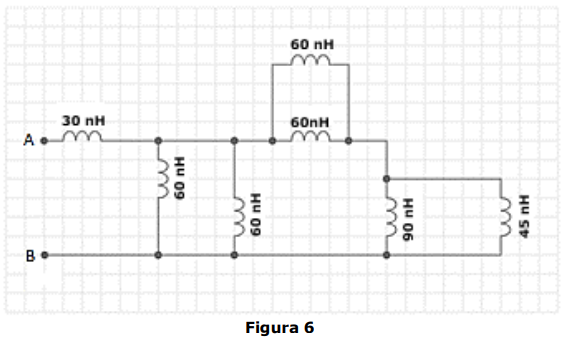

Determine o indutor equivalente entre os pontos A e B da associação de indutores da Figura 6 abaixo:

A equação matricial a seguir pode ser utilizada para calcular corretamente grandezas elétricas do circuito.

$\left[{}_{V_2}^{\left(V_1-V_2\right)}\right]=\left[{}_{-R_2\left(R_2+R_3+R_4\right)}^{\left(R_1+R_2\right)-R_2}\right]\times \left[{}_{I_2}^{I_1}\right]$

Um circuito elétrico simples é composto por uma fonte de tensão de 120 V e dois resistores, R1 = 10 Ω e R2 = 20 Ω conectados em série. Com base nesse circuito, analise as afirmativas a seguir:

I.A corrente total no circuito é de quatro amperes.

II.A queda de tensão no resistor de dez ohms é de quarenta volts.

III.A resistência total do circuito é de trinta ohms.

IV.A potência dissipada no resistor de vinte ohms é de oitenta watts.

Qual alternativa abaixo contém somente as afirmações corretas?
