Para que seja aplicado o princípio da superposição, basta que se substitua a fonte de tensão por um circuito aberto e a fonte de corrente por um curto-circuito.

Um fio de cobre de 250 metros de comprimento, com seção De 2,5mm² possui uma resistividade ρ = 0,0178 $\frac{\Omega .m{m}^2}{m}$. O valor da resistência total do circuito é de, aproximadamente:

A velocidade síncrona tem uma sincronia com a quantidade de polos e a frequência da rede. Os motores elétricos podem ser encontrados no mercado com diversos números de polos magnéticos. O conceito de escorregamento consiste na diferença entre a velocidade no eixo do motor (o rotor) e a velocidade do campo girante magnético.

• Um alternador síncrono trifásico, 100 Hz e 10 polos alimenta um motor de indução trifásico, 4 polos e escorregamento igual a 5%. Qual o valor da velocidade do motor (RPM):

Assinale a alternativa correta.

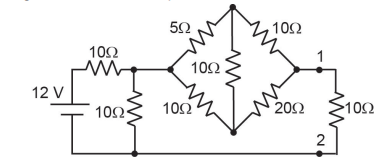

Considere o circuito apresentado na Figura, conectado à carga resistiva de 10 $\Omega$ por meio dos terminais 1 e 2.

Se o circuito apresentado for substituído por seu equivalente de Thevenin, isto é,

Qual deverá ser o valor de R_Th, em ohms?

Se uma fase de uma carga trifásica desequilibrada conectada em triângulo possuir fator de potência igual a 0,8 indutivo, então, pelo menos, uma das outras fases possui fator de potência capacitivo superior a 0,8.

A figura abaixo apresenta um circuito muito utilizado para amplificar sinais de fotodiodos. Uma das principais vantagens é a possibilidade de obtenção de elevados ganhos de tensão com resistores menores se comparados às configurações clássicas inversora e não inversora.

Se os componentes do circuito forem considerados ideais, a expressão que corresponde ao ganho de tensão Vo/Vi é:

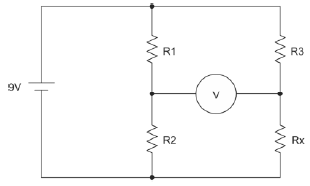

O circuito apresentado abaixo, composto por uma Ponte de Wheatstone, foi utilizado para calibrar o sensor de temperatura resistivo (RTD) simbolizado por Rx, sendo que R2 tem o dobro do valor de R1.

Analisando esse circuito e desprezando as perdas nos condutores, para o voltímetro V acusar equilíbrio de calibração (tensão zero), a relação $\frac{R3}{Rx}$ deve ser igual a

Para o circuito da Figura acima, onde as condições iniciais são consideradas nulas, qual é a expressão da corrente elétrica i(t), para t ≥ 0 , quando u(t) é uma tensão do tipo DEGRAU de amplitude igual a E?

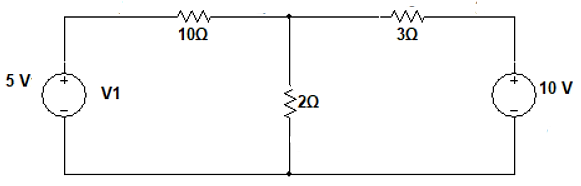

Para o circuito da Figura 1 a seguir, determine a potência da fonte V1 de 5 V. Considere o valor arredondado com 2 casas decimais.

Figura 1

Uma série de Fourier tem como objetivo representar, de forma alternativa, uma função periódica não senoidal.

O rotor em gaiola de esquilo simplifica a operação dos motores de indução trifásicos, pois não exige controle da corrente no enrolamento de campo.

Um circuito é composto por uma fonte senoidal de 300V, alimentando um resistor de 30$\Omega$ em série com uma reatância indutiva de 80$\Omega$, além de um elemento passivo puro X em paralelo com a reatância capacitiva.

A corrente elétrica que fluí pelo resistor é igual a 6 A e está atrasada em relação à tensão.

O valor do elemento passivo X é

Determine a potência aparente (S) em módulo e ângulo (fase) de uma carga que possui potência real P = 2 kW e potência reativa Q = 2$\sqrt{3}$ 𝑘𝑣𝑎𝑟.

Determine a potência aparente S e a corrente I, ambos em módulo e fase, de um motor que consome 34,64 kW com FP = 0,8660 (fator de potência) para a tensão de 220 V ângulo 0 o .

A resistência equivalente do circuito vista pela fonte de 40 V é

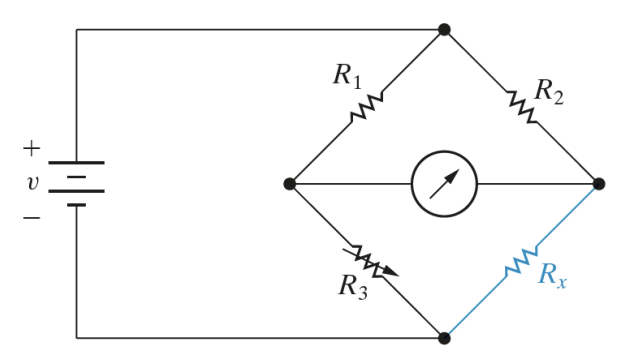

O circuito ponte de Wheatstone indicado a seguir é usado para medir com precisão valores de resistência.

O valor de 𝑅₃ é ajustado até que a corrente no amperímetro indique zero. Nessa condição, a resistência 𝑅_𝑥 é dada por

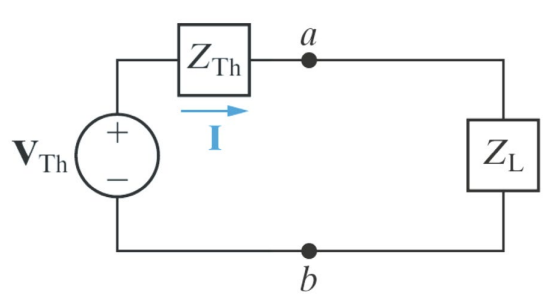

Dado o circuito apresentado na figura a seguir, considerando o valor eficaz da tensão da fonte 𝑉_𝑇ℎ = 10 𝑉 e a impedância 𝑍_𝑇ℎ = 5 + 𝑗4 Ω, a potência média dissipada em 𝑍_𝐿 para a máxima transferência de potência é

Para o circuito da Figura 4, determine a resistência equivalente (Req) e a potência dissipada (P).

Figura 4

A resposta transitória de um circuito RL série para um degrau de tensão V aplicado no instante t = 0 segundos é tal que a corrente pelo circuito terá uma resposta transitória com decaimento exponencial e, em regime permanente, será igual a zero.

Dois resistores, quando associados em série, apresentam uma resistência equivalente de 14$\Omega$ e, em paralelo, apresentam a resistência equivalente de 24/7$\Omega$ .

Assim, a menor dessas resistências é de
