Questões de Concurso sobre Circuitos Elétricos

Em circuitos com a presença de condutor neutro protegido por sobrecorrentes, este pode ter sua seção transversal inferior às dos demais condutores quando os circuitos forem:

Uma carga tem potência ativa de 1.200 W e fator de potência 0,8 adiantado. A potência reativa dessa carga é

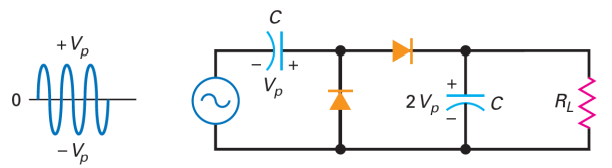

O circuito apresentado a seguir é conhecido como detector de pico.

Considerando o sinal de entrada com valor de pico 𝑉_𝑝, a tensão média na resistência de carga 𝑅_𝐿 é

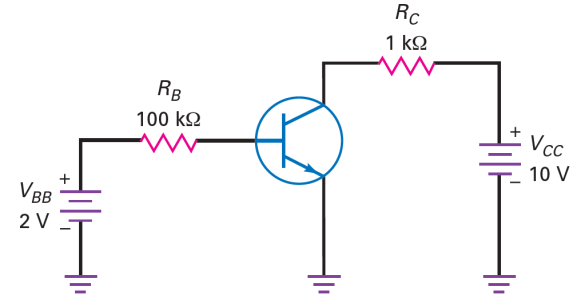

Analise o circuito apresentado a seguir:

Considerando que a tensão entre a base e o emissor é 0,7 V e o ganho 𝛽_{𝐷${}_C$} = 200, o valor da corrente de base é

O valor da resistência equivalente de Thévenin do circuito à esquerda dos terminais a e b é

Todo circuito ou parte de circuito que necessite ser comandado independentemente de outras partes da instalação deve ser provido de dispositivo de comando funcional. Os dispositivos de comando funcional não precisam seccionar necessariamente todos os condutores vivos do circuito. Plugues e tomadas podem ser empregados como dispositivos de comando funcional, desde que sua corrente nominal não seja superior há:

Um elemento resistivo faz parte da carga elétrica passiva.

Sejam as seguintes cargas:

$■$ Carga 1: Potência ativa de 30 kW e fator de potência unitário

$■$ Carga 2: Potência ativa de 90 kW e potência reativa de 90 kVAr (atrasado)

$■$ Carga 3: Potência aparente de 100 kVA e fator de potência de 0,8 atrasado.

Colocando as três cargas em paralelo em uma mesma instalação, qual a potência aparente total das cargas?

A forma de onda da tensão gerada por um gerador de corrente alternada é:

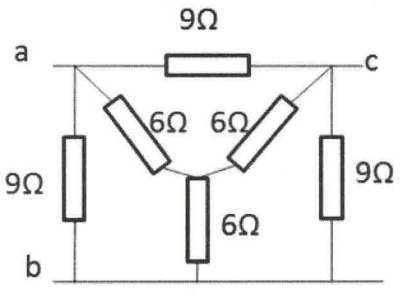

Examine a figura abaixo.

Com base nas informações apresentadas, qual é o valor da resistência equivalente medida entre os terminais “a” e “c"?

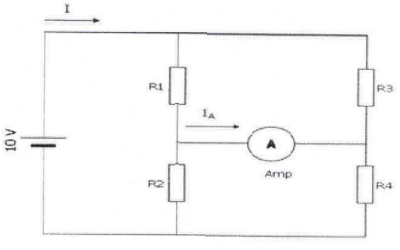

Examine a figura abaixo.

No circuito da figura acima, uma fonte de 10 V alimenta um circuito puramente resistivo com a topologia mostrada. O amperímetro A mede o valor da corrente $I_A$ . Considere para $R_1$, $R_2$ ,e $R_3$ Os valores de, respectivamente, 10 $\Omega$ , 15 $\Omega$ e 20 $\Omega$ . Assinale a opção que apresenta o valor $R_4$ de modo que o valor da corrente $I_A$ seja nulo.

Duas máquinas síncronas trifásicas operam acopladas uma a outra pelos seus eixos dos rotores. Uma máquina tem 6 polos, e a outra tem 8 polos. Uma máquina opera como motor, alimentada por uma fonte de frequência igual a 60 Hz, e a outra opera como gerador.

Sabendo-se que a frequência da tensão gerada pelo gerador é menor que 60 Hz, qual é o valor, em hertz, dessa frequência?

Caso a corrente de um circuito CC seja medida por meio de um amperímetro, este apresentará o valor da corrente eficaz.

Um indutor armazena energia em um campo elétrico, segundo a lei de Ampère.

A modelagem geométrica que utiliza pontos e curvas (linhas, circunferências e arcos), sem o preenchimento das superfícies para definir objetos, é chamada de modelo

A figura abaixo mostra as formas de onda de tensão, corrente e potência de um circuito elétrico.

Assinale a alternativa correta em relação ao tema.

Para uma fonte trifásica equilibrada que alimenta uma carga também equilibrada com potência aparente trifásica de 100 VA, caso seja feita correção de fator de potência que diminua a potência aparente trifásica total da instalação para 80 VA, a magnitude das correntes de linha fornecidas pela fonte também serão reduzidas em exatamente 20%.

Se uma carga trifásica equilibrada, constituída de três resistores conectados em estrela não aterrada, for alimentada por uma fonte de tensão trifásica desequilibrada V_a = 30∠0° V, V_b = 30∠60° V e V_c = 30∠- 60° V, a tensão no ponto central da carga será 20∠0° V.

A potência consumida por uma carga pode ser dividida em ativa e reativa. Cargas resistivas consomem somente potência ativa, enquanto indutores consomem potência reativa.

Se, na representação de um sistema elétrico em pu, um transformador trifásico de 100 kVA opera com potência de 0,9 pu, isso permite a conclusão de que ele opera com 90 kVA.
