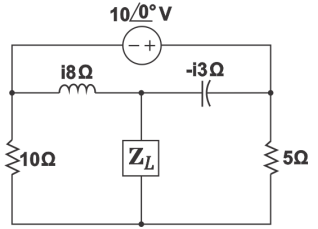

Qual é a tensão de Thévenin e a sua impedância nos terminais de Z_L no circuito a seguir?

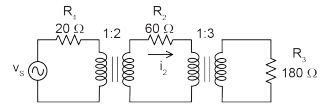

Na Figura abaixo, está representado o diagrama esquemático de um circuito empregando dois transformadores e uma fonte de tensão v_S(t) = 120 sen($\omega$t), expressa em volts. Considerando-se os transformadores ideais, haverá uma corrente elétrica i₂ (t) = A₂ sen($\omega$t) no resistor R₂ .

Qual será, em amperes, a amplitude A₂ da corrente elétrica i₂ (t)?

Uma forma bastante comum de controle do acendimento de um conjunto de diodos emissores de luz (LED) está ilustrada no circuito da Figura abaixo, onde o transistor bipolar de junção Q₁ funciona como uma fonte de corrente, fazendo com que todos os LEDs conduzam a mesma corrente elétrica, independentemente do número N de dispositivos conectados em série. Entretanto, esse circuito possui uma limitação no número máximo de LEDs que podem ser conectados em série, de modo que o transistor continue a operar como uma fonte de corrente.

Nesse circuito, considere que todos os LEDs apresentam uma tensão de joelho igual a 1,8 V, quando em condução direta, e que o transistor Q₁ apresenta um ganho de corrente $\beta$ muito alto, uma tensão V_BE = 0,7 V, quando em condução, e V_CE(Sat) = 0,2 V, quando em saturação.

Dessa forma, quantos LEDs, no máximo, podem ser conectados em série no circuito acima e qual é a corrente elétrica no terminal de coletor de Q₁ , expressa em miliamperes, respectivamente?

Ao aplicar o sinal de tensão senoidal v(t) = 150 sen($\omega$₀t) sobre a impedância complexa, dada por Z(j$\omega$₀) = 10 - j10, ambos operando na mesma frequência, a expressão do sinal da corrente elétrica resultante será

Três componentes elétricos foram agrupados em paralelo, formando o arranjo mostrado na Figura.

Sabe-se que R = 10 Ω, L = 1 mH e C = 0,8 mF.

Caso esse arranjo seja alimentado por uma fonte de tensão senoidal, com frequência de operação w = 1000 rad/s, qual deverá ser sua impedância, em ohms?

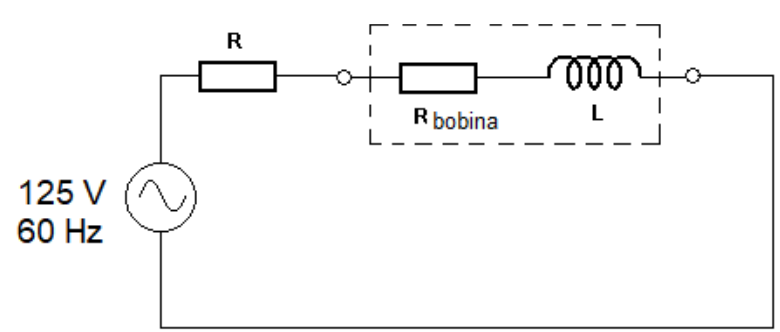

No circuito RL ligado conforme mostrado abaixo, R = 3 Ω, R_bobina = 2 Ω e L = 65 mH.

Fonte: Banca Examinadora, 2023.

Com base nos dados e no circuito da figura acima, desprezando as perdas adicionais, a corrente circulante, a potência transformada em calor e a potência reativa exigida pelo circuito são

Um circuito RLC é constituído por uma bobina com indutância de 100 mH ligada em série com um resistor de 10 Ω e com um capacitor de 2 $\mu$F. O circuito está operando na ressonância, alimentado por uma fonte de corrente alternada de 12 V com frequência igual ao sexto harmônico da frequência usada no sistema elétrico brasileiro. A corrente circulante e o fator de mérito Q do circuito são, respectivamente

Uma das vantagens do transistor MOS é a robustez quanto à eletricidade estática, se comparado ao bipolar de junção.

Em regime permanente, a corrente elétrica que não muda de polaridade, e possui um único valor ao longo do tempo, é denominada corrente contínua.

A tensão no elemento de 20 $\Omega$ é de 50 V.

Considere um circuito elétrico composto por uma fonte de tensão de valor U e oito resistores em paralelo colocados da esquerda para a direita, em que seus valores se alternam em 2R e R, começando por 2R.

A corrente elétrica fornecida pela fonte é de

Na figura acima, é possível observar o esquema de um circuito elétrico de tensão contínua. Considerando essa informação e a figura, assinale a alternativa que apresenta o valor da corrente elétrica que atravessa o resistor desse circuito.

Na Tabela abaixo, são listados os valores e as incertezas padrão das variáveis a, b e c.

Qual a incerteza padrão combinada para o resultado da expressão f = (a-b+c)?

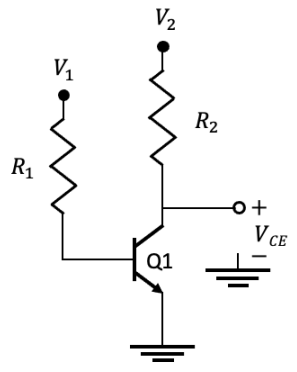

O circuito de polarização do transistor Q1 é composto de dois resistores 𝑅₁ = 100 𝑘Ω e 𝑅₂ = 1,5 𝑘Ω.

O transistor bipolar de junção npn Q1 possui ganho de corrente de emissor comum 𝛽 = 100 e 𝑉_𝐵𝐸 = +0,7 𝑉.

Sabendo-se que 𝑉1 = +4𝑉 e 𝑉₂ = +12𝑉, a tensão 𝑉_𝐶𝐸 é aproximadamente igual a

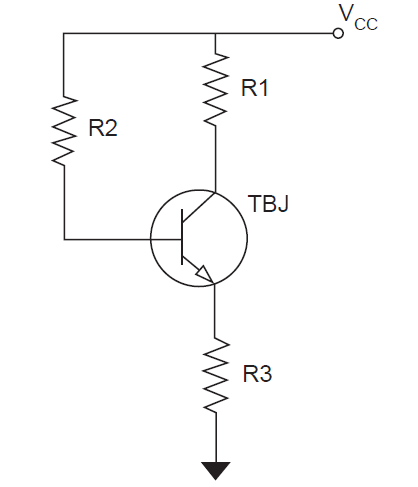

Os circuitos de polarização de Transistores Bipolares de Junção têm por objetivo ajustar um ponto de operação desse dispositivo. Os resistores associados à Figura a seguir têm os seguintes valores: R1 = 800 Ω, R2 = 230 kΩ e R3 = 200 Ω. O valor do ganho de corrente do TBJ é β_cc = 100, e o valor da tensão de alimentação é V_cc = 20,7 V.

Considerando-se que todos os componentes sejam ideais, e que o valor das correntes de emissor e coletor sejam aproximadamente iguais, a classificação desse circuito de polarização e o seu ponto de operação, são, respectivamente:

Um circuito é composto por uma fonte de tensão de 10V e dois resistores em série de valores de 2$\Omega$ e 4$\Omega$.

Mantendo-se o resistor de 2$\Omega$, a fonte e o resistor de 4$\Omega$ podem ser substituídos por uma fonte de corrente de

O circuito RC na Figura é alimentado por uma fonte de tensão senoidal, em volts, cujo sinal v_i (t) 7 sen($\omega$t). A frequência de operação é ajustada em $\omega$ 5000 rad/s.

Nessas condições, em regime permanente, o valor aproximado, em volts, da amplitude de pico do sinal de tensão de saída V_o é de

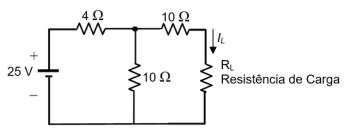

O circuito CC puramente resistivo, mostrado na Figura a seguir, tem seus componentes considerados ideais, e seus valores expostos na Figura.

Sabendo-se que a carga resistiva R_L é alimentada pela corrente I_L = 1A, o valor da resistência de carga R_L , em ohms, deverá ser igual a

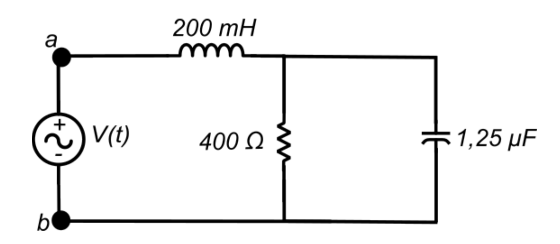

Considere a tensão da fonte em regime permanente $V\left(t\right)=250\cos \left(2000t\right)mV$ para o circuito mostrado abaixo. Qual o valor da impedância entre os pontos a e b, denotados na mesma figura?

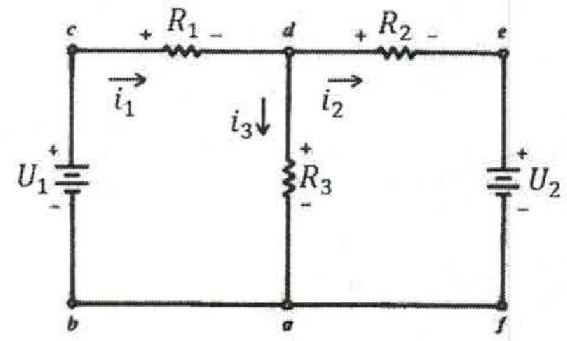

Considere o circuito elétrico abaixo.

Sendo $U_1=6V,U_2=1V,R_1=2\Omega ,R_2=1\Omega ,$ qual deve ser o valor do resistor $R_3$ para que a corrente $i_3$ seja igual a $\frac{40}{13}$ A?
