Questões de Concurso sobre Circuitos Elétricos

Assinale a alternativa correta qual o amperímetro A (ideal) que o circuito esquematizado abaixo indica:

Admite-se: ε = 30 V ; r = 1 Ω

A leitura de um circuito elétrico consiste em identificar como os dispositivos elétricos estão conectados entre si, e a relação entre tensão, corrente e resistência nos componentes do circuito sem especificar o fluxo da corrente elétrica.

Assinale V para as afirmações verdadeiras e F para as falsas:

( ) Um interruptor é um dispositivo que controla o fluxo de corrente em um circuito, mas não é projetado para abrir ou fechar o caminho da eletricidade.

( ) As tomadas são dispositivos projetados exclusivamente para garantir uma conexão segura entre aparelhos elétricos e a fonte de alimentação.

( ) Os plugs de três pinos, com um pino terra, são usados em regiões com sistemas de energia elétrica de 110 volts.

( ) Os receptáculos são geralmente montados no teto e não nas paredes, onde os interruptores e as tomadas são instalados e normalmente não possuem fusíveis e disjuntores.

( ) Um adaptador de plug é uma solução segura e universal para conectar qualquer tipo de plug em qualquer tomada.

Agora, você pode indicar a sequência correta de cima para baixo:

Um sistema trifásico equilibrado, composto por uma fonte trifásica na configuração estrela e sequência de fases ACB, alimenta uma carga trifásica com característica indutiva de 7,5 kW e fator de potência de 0,5.

Sabendo-se que a fase A da fonte é de 250 V e ângulo 20o , a corrente elétrica que passa na fase B da carga é igual a

Um eletricista está montando um circuito elétrico para alimentar um conjunto de quatro lâmpadas idênticas em paralelo em uma sala de estar. Cada lâmpada tem uma potência nominal de 40 watts e opera a uma tensão de 120 volts. Qual é a intensidade total da corrente elétrica que flui pelo circuito quando todas as lâmpadas estão ligadas?

Qual dos seguintes fatores é mais relevante para determinar o tamanho adequado dos fios e cabos elétricos em um circuito?

Considere a expressão abaixo:

$P=\frac{1}{T}{\int }_t^{t+T}$ i(t)v(t)dt

Sabe-se que T representa o período, i(t) a corrente instantânea e v(t) a tensão instantânea no elemento.

Assinale a alternativa que trata a correta potência em dado elemento calculada pela expressão.

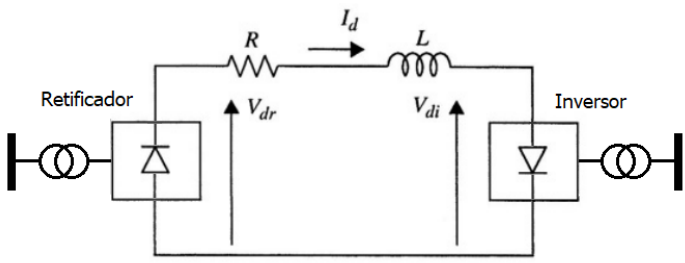

A transmissão em corrente contínua é atualmente uma tecnologia consolidada, e as técnicas de controle utilizadas nas conversoras, um assunto bastante estudado. A figura a seguir ilustra o modelo simplificado de um elo de corrente contínua.

Considerando esse modelo e as relações entre as grandezas das conversoras, analise os itens a seguir.

I. A corrente no elo é dada pela expressão, 𝐼_𝑑 = $\frac{V_{dr}-V_{di}}{R}$ onde 𝑉_𝑑𝑟 e 𝑉_𝑑𝑖 são as tensões no retificador e inversor, respectivamente, e 𝑅 é a resistência da linha de transmissão.

II. A corrente 𝐼_𝑑 pode ser controlada alterando-se o ângulo de disparo 𝛼 no retificador ou o ângulo de extinção 𝛾 no inversor. No entanto, essas ações de controle são lentas se comparadas com a atuação na tensão CA, por meio dos taps dos transformadores das conversoras.

III. O aumento dos ângulos 𝛼 e 𝛾 implicam numa operação com fator de potência mais baixo e maior consumo de potência reativa nas conversoras.

IV. A operação do elo com valores de ângulos 𝛼 e 𝛾 muito pequenos podem expor as conversoras a falhas de comutação, principalmente no lado do inversor.

Está correto o que se afirma em

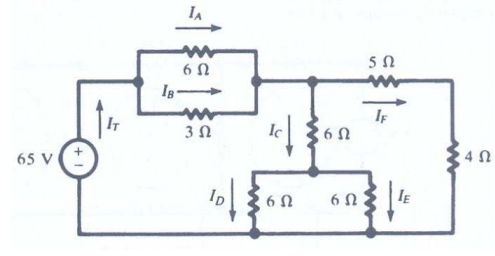

Analise o circuito e relacione as colunas quanto ao valor correto das correntes no circuito. Em seguida, assinale a alternativa com a sequência correta.

1 – IT ___ ( ) 5 A

2 – IA ___ ( ) 10/3 A

3 – IB __ _( ) 10 A

4 – IC _ __( ) 2,5 A

5 – ID _ __( ) 20/3 A

Um circuito elétrico trifásico a três fios equilibrado de sequência de fases ABC, possui fonte na configuração estrela e carga na configuração delta. A tensão da fase A da fonte é igual a 200 V, com um ângulo de fase igual a 0º e carga com impedâncias iguais a 5 Ω ohms e fator de potência igual a 0,5 indutivo.

A corrente elétrica na Linha A desse sistema é igual a

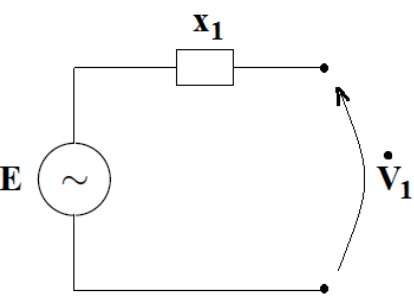

Uma falta entre duas fases ocorre em uma linha trifásica. O equivalente de Thévenin no ponto da falta é apresentado na Figura abaixo.

Sabe-se, ainda, que a fonte e a reatância da sequência positiva são iguais, respectivamente, a 0,8 pu e 0,2 pu.

A intensidade dessa corrente de falta, em ampères, considerando que a corrente de base no setor da falta é igual a 2.000 A, é igual a

Um circuito RLC SÉRIE é formado por componentes considerados ideais, um resistor (R), um capacitor (C) e um indutor (L), todos associados em série. Quando esse circuito é alimentado por uma fonte de tensão, pode ser considerado um Sistema Linear de 2ª ordem.

O polinômio do denominador da Função de Transferência desse sistema, no domínio de Laplace, é

s² $+\frac{R}{L}$ s $+\frac{1}{LC}$

Com base nas informações acima, no momento em que esse sistema é alimentado por um degrau de tensão, haverá uma oscilação amortecida.

Nesse contexto, verifica-se que a Frequência de Oscilação do sinal de saída é

Em um motor elétrico, com 5.6A e 1000 W quando ligado a plena carga, a tensão da rede é 220v, o ângulo é de 35°, cosseno do ângulo é 0.85 e o seno é 0.52, a potência reativa do motor é aproximadamente:

Deseja-se encontrar a indutância de uma bobina. Para tanto, montou-se um circuito série com a referida bobina, um capacitor de 100 µF e uma fonte de tensão AC em 60,0 Hz. A tensão rms medida sobre a bobina foi de 13,6 V e a medida sobre o capacitor foi de 7,37 V. Considerando-se precisão de três algarismos significativos pode-se concluir:

I. A tensão AC aplicada ao circuito tem valor rms de 13,6 V.

II. O valor da indutância da bobina é de 130 mH.

III. O valor rms da corrente que percorre o circuito é de 278 mA.

Considerando as afirmativas acima, assinale a alternativa correta.

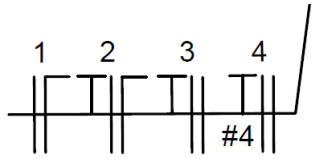

A figura a seguir foi retirada do projeto elétrico de reforma de uma edificação rural no município de Cascavel.

Com relação ao circuito elétrico -4-, assinale a alternativa CORRETA.

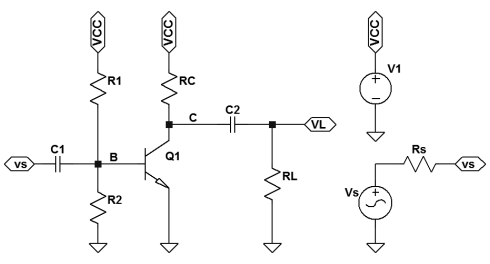

No transistor bipolar, a parcela AC da corrente de coletor é dada por Ic_𝐴𝐶 = (Ic_DC⁄V_T ) × VbeAC, onde VT é a tensão térmica da junção pn que, na temperatura ambiente, pode ser considerada como aproximadamente 25 mV. No circuito amplificador a seguir, o nível DC de polarização do nó C é igual 2(VCC)/3, a corrente de base do transistor Q1 pode ser considerada desprezível e sua tensão early V_A pode ser considerada infinita. Sabendo que o sinal a ser amplificado é fornecido pela fonte Vs que é AC senoidal com 5 mV de pico e frequência de 20 kHz, o nó VCC está conectado a uma fonte DC ideal de 15 V, e neste circuito R1 = 118,02 kΩ, R2 = 5,32 kΩ, RC = 15 kΩ, RL = 15 kΩ:

O ganho de tensão deste circuito entre VL e Vs, considerando que a resistência de fonte Vs é nula e para a frequência de interesse as impedâncias das capacitâncias C1 e C2 podem ser consideradas nulas, é:

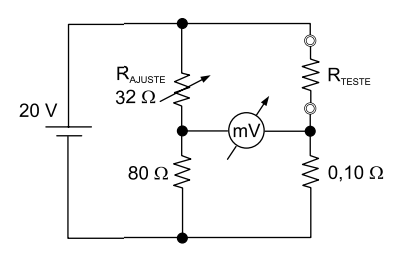

A medição de valores muito reduzidos de resistência ôhmica faz uso de um circuito em ponte de Wheatstone. No circuito mostrado na figura a seguir, para que a ponte esteja em equilíbrio, o valor do resistor R_Teste, na configuração apresentada, é de

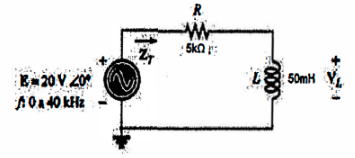

Observe a figura abaixo.

-

-

Com base no circuito acima, calcule o valor da frequência em que X_L = R e assinale a opção correta.

Uma carga trifásica equilibrada, de impedância 11$\angle$ 45° Ω por fase, está ligada em triângulo, sendo VAB = 381$\angle$ 120° V e VBC = 381°$\angle$ 0° V. As correntes de fase e de linha são, respectivamente:

Avalie as seguintes expressões lógicas:

S1: $\overline{\left(A+BC\right).\left(D+EF\right)}=\overline{A}\overline{B}+\overline{A}\overline{C}+\overline{D}\overline{E}+\overline{D}\overline{F}$

S2: $\overline{\left(A\overline{B}+\overline{C}\right)}=\left(AC+\overline{BC}\right)$

S3: $\overline{A}+\overline{B.\overline{C}}=\overline{AB}+C$

S4: $A\overline{B}C+\overline{A}\overline{B}\overline{C}+\overline{A}\overline{C}=\overline{AB}+\overline{B}\left(AC+\overline{A}\overline{C}\right)$

Assinale a alternativa CORRETA:
