Num circuito trifásico com neutro e cujos condutores de fase tenham uma seção superior a 25 mm², é possível que a seção do condutor neutro possa ser inferior à dos condutores de fase. Assinale qual a seção mínima do neutro para um circuito trifásico com fase 35 mm².


A

10 mm².


B

15 mm².


C

20 mm².


D

25 mm².


E

35 mm².

Uma máquina de indução trifásica de quatro polos está conectada em uma rede de 60 Hz. A potência de entrada medida foi de 12 kW e uma corrente por fase de 20 A. A resistência do enrolamento do estator é de 0,4 Ω por fase.


A velocidade do rotor é de 1750 rpm. Qual a potência dissipada nos enrolamentos do rotor?


A

160 W


B

200 W


C

320 W


D

400 W


E

480 W

Assinalar a alternativa que preenche a lacuna abaixo CORRETAMENTE:


Muitas vezes, um circuito elétrico envolve tensões e correntes elétricas de uma mesma frequência. Um(a) ______ é um número complexo que representa a amplitude e a fase de uma senoide.


A

fasor


B

ângulo


C

magnitude


D

frequência

A reatância de um equipamento elétrico e seus valores nominais de potência e tensão são 0,05 p.u., 10 MVA e 50 kV. As bases de potência e tensão no setor onde esse equipamento está instalado são iguais a 20 MVA e 10 kV.


O novo valor, em p.u., da reatância para a nova base é:


A

0,5;


B

1,0;


C

2,5;


D

3,0;


E

3,5.

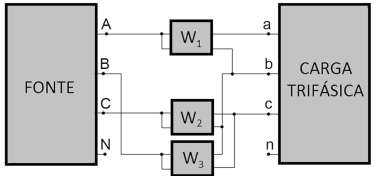

Na Figura abaixo, apresenta-se um sistema trifásico composto por uma fonte alimentando uma carga:

Imagem associada para resolução da questão

Sabendo-se que a carga é equilibrada, e que as medidas dos Wattímetros W1 , W2 e W3 são iguais a, respectivamente, 30 W, 45 W e 65 W, a potência trifásica ativa solicitada pela fonte é igual a


A

140 W


B

95 W


C

75 W


D

35 W


E

15 W

Dentro do contexto de diagramas elétricos, pontos de junção desempenham um papel fundamental na representação visual das conexões elétricas em um circuito. Compreender o significado desses pontos é essencial para a interpretação correta dos diagramas e para a resolução eficiente de problemas elétricos. Diante disso, qual das opções a seguir melhor descreve o que é normalmente indicado por um ponto de junção em um diagrama elétrico?


A

A presença de um componente com defeito que requer reparo.


B

A conexão intencional do circuito com a terra para proteção contra choques elétricos.


C

A ocorrência de um curto-circuito no circuito, requerendo investigação.


D

Uma representação visual de uma interligação entre condutores, permitindo a continuidade do fluxo de corrente elétrica.

Para medir a potência trifásico de um sistema elétrico equilibrado foi utilizado o método dos dois Wattímetros. Neste método uma terceira fase é comum na ligação das bobinas das tensões de cada wattímetro.


Sabendo-se que as leituras dos wattímetros são iguais a 150W e 100W, as potências trifásicas ativa e reativa são, respectivamente,


A

250W e 50√3 VAr.


B

250W e 50 VAr.


C

250√3 W e 50√3 VAr.


D

250√3 W e 50 VAr.

Circuitos magnéticos podem ser analisados de forma análoga aos circuitos elétricos.


A tensão elétrica, corrente elétrica e resistência elétricas são análogas aos seguintes dados dos circuitos magnéticos, respectivamente:


A

Força magnetomotriz, fluxo magnético, relutância.


B

Densidade do fluxo magnético, fluxo magnético, permeabilidade magnética.


C

Intensidade de campo magnético, permeabilidade magnética e comprimento médio do caminho magnético.


D

Força magnetomotriz, permeabilidade magnética e densidade do fluxo magnético.


E

Densidade do fluxo magnético, permeabilidade magnética e relutância.

Utilizando os postulados e as propriedades da álgebra booleana, a melhor simplificação para a expressão 𝑆 = 𝐴 ∙ 𝐵 ∙ 𝐶 +A + A é:


A

A


B

BC


C

ABC


D

AB + AC

Analise a figura abaixo.


Imagem associada para resolução da questão


Fonte: Banca Examinadora, 2023.


Dada a função f(t) conforme mostrado na figura acima, a transformada de Fourier de f(t) é


A

F (ω) = 1 - .


B

F (ω) = .


C

F (ω) = 1 + .


D

F (ω) = T .

Um equipamento elétrico trifásico na configuração estrela possui como dados elétricos a potência de 400 kVA e a tensão de alimentação de 10 kV. A potência e a tensão de bases escolhidas para o setor onde esse equipamento se encontra instalado é de 100 kVA e 10 kV.

A sua impedância, por unidade (p.u.), é


A

0,05


B

0,10


C

0,15


D

0,20


E

0,25

A potência elétrica, em qualquer elemento resistivo, pode ser calculada somente pela razão entre o quadrado da tensão em volts no elemento e o valor da resistência em ohms.


C

Certo


E

Errado

Um sinal possui potência de 2 W e passará por um estágio de amplificação com ganho de 10 dB. A potência desse sinal após a amplificação é


A

4 W.


B

8 W.


C

12 W.


D

16 W.


E

20 W.

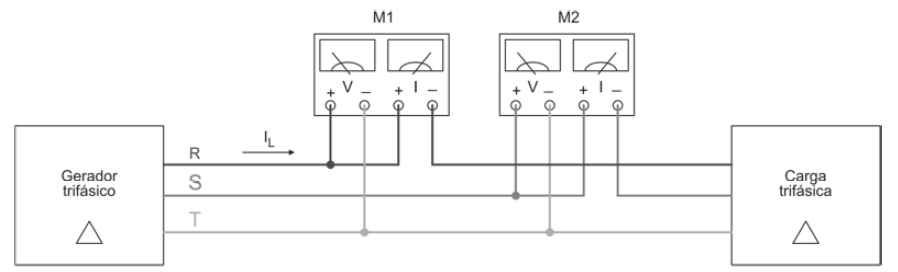

Necessita-se medir a potência ativa (PC) de uma carga trifásica genérica na configuração triângulo (Δ), alimentada por um gerador trifásico, também em triângulo, sendo que o esquema elétrico para tal medição é o apresentado abaixo, onde M1 e M2 são instrumentos que permitem medir corrente eficaz (I), tensão eficaz (V) e potência ativa (P).


Imagem associada para resolução da questão


Sabendo que tal sistema trifásico é simétrico e equilibrado, chamando de I1, V1 e P1, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M1, bem como I2, V2 e P2, respectivamente, a corrente eficaz, a tensão eficaz e a potência ativa medidas por M2, para obter a medida da grandeza desejada deve-se efetuar a


A

inserção de um terceiro instrumento para medidas na fase T, em relação à R ou S, obtendo PC = P1 + P2 + P3.


B

expressão PC = I1 . V1 + I2 . V2.


C

inserção de um terceiro instrumento para medidas na fase T, obtendo PC = I1 . V1 + I2 . V2 + I3 . V3.


D

subtração PC = P1 − P2.


E

soma escalar PC = P1 + P2.

A partida de um motor trifásico tipo indução, alimentado por um gerador trifásico em estrela, é realizada com o motor na configuração estrela (condição 1) e depois de um certo tempo é comutada automaticamente para o motor na configuração triângulo (condição 2). Considerando que se trata de um sistema trifásico simétrico e equilibrado, a


A

potência na condição 1 é igual à potência na condição 2, pois trata-se do mesmo motor.


B

potência na condição 2 é três vezes maior que a potência na condição 1.


C

corrente de linha na condição 1 é vezes maior que a corrente de linha na condição 2.


D

potência na condição 1 é vezes menor que a potência na condição 2.


E

corrente de linha na condição 1 é vezes menor que a corrente de linha na condição 2.
