Questões de Concurso sobre Circuitos Elétricos

Um técnico dispõe de sistema linear, invariante no tempo com característica puramente resistiva. O mesmo é encarregado de obter a característica da tensão de saída sobre uma carga resistiva em função da tensão aplicada na entrada efetuando medições para dez valores da tensão de entrada com dez valores de resistência de carga para cada valor da tensão de entrada. Sem tempo para executar essa tarefa, o técnico optou por estabelecer um modelo equivalente para o sistema usando o seguinte procedimento: Aplicou na entrada uma fonte padrão de 10,0 V, obtendo na saída uma tensão de 9,00 V com a saída em circuito aberto. Conectando um resistor padrão de 8,00 Ω à saída, obteve uma tensão na carga de 8,00 V. Com base no modelo obtido pode-se afirmar:

I. Se a tensão aplicada à entrada for de 20,0 V e a resistência de carga for de 8,00 Ω, a tensão de saída é de 16,0 V.

II. Se a tensão aplicada à entrada for de 10,0 V e a resistência de carga for de 4,00 Ω, a tensão de saída é de 4,00 V.

III. Se a tensão aplicada à entrada for de 15,0 V e a resistência de carga for de 2,00 Ω, a tensão de saída é de 9,00 V.

Considerando as afirmativas acima, assinale a alternativa correta.

Um motor de indução trifásico de 6 terminais e tensão nominal 220 / 380 V deve ser ligado a uma rede trifásica com tensão nominal entre fases de 380V. O alimentador que sai do quadro de comando e vai até o motor tem 3 condutores fase e um condutor de proteção. Assinale a alternativa que contém os métodos de partida possíveis para esse motor.

Seja um circuito elétrico formado por uma fonte de tensão em série com um resistor, um indutor e um capacitor. Sobre esse circuito:

I. Se a fonte de tensão for constante, a corrente de regime permanente do circuito será nula.

II. Se a fonte de tensão for constante, a corrente de regime permanente do circuito dependerá apenas do valor da resistência do resistor.

III. Se a fonte de tensão for senoidal, existe uma frequência para a qual a corrente de regime permanente fique em fase com a tensão.

IV. Se a fonte de tensão for senoidal, a corrente de regime permanente estará: em fase com a tensão do resistor, 90° avançada em relação à tensão do indutor e 90° atrasada em relação à tensão do capacitor.

Está CORRETO o que se afirma em:

Um circuito em corrente alternada é formado por uma fonte de tensão conectada diretamente a uma associação paralela entre um resistor R e um indutor cuja reatância indutiva é X_L. Foram conectados ao circuito: um voltímetro para medir a tensão da fonte V_f = 250 V; um amperímetro para medir a corrente total que sai da fonte I_f = 2,0 A; e um wattímetro para medir a potência ativa total da associação P_total = 400 W. Nessas condições, os valores de R e X_L em ohms são, respectivamente:

Em uma falta bifásica, qual a componente de sequência NÃO está presente?

Considere o circuito abaixo.

-

-

Com base no circuito acima, assinale a opção que apresenta o valor da tensão de saída V_out•

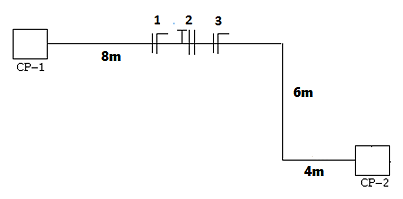

Determine o diâmetro do eletroduto de PVC para o trecho entre as caixas de passagem (CP) 1 e 2 da Imagem 24 a seguir, com base na Tabela de Eletrodutos. Os condutores do tipo cabo do circuito estão descritos com a Seção Nominal e são do Fabricante X, conforme a Tabela 5 abaixo. Considere que para trechos maiores que 15 m, o eletroduto deve ter seu diâmetro corrigido.

Imagem 24

Circuito 1: 2 x 2,5 mm²

Circuito 2: 3 x 6 mm²

Circuito 3: 2 x 16 mm²

(1): Fio / Cabo

Tabela 5

Tabela de Eletrodutos

Uma carga trifásica equilibrada, conectada em delta, absorve da rede uma potência aparente de 6,6 kVA quando a tensão de linha é 220 V eficaz. Qual é o módulo da corrente de fase da carga?

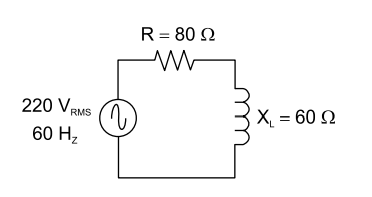

Observe a figura a seguir.

O circuito de corrente alternada mostrado apresenta Fator de Potência igual a

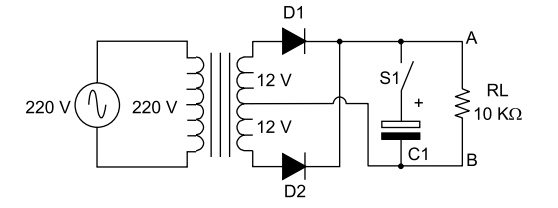

Considere o diagrama da fonte de alimentação mostrada na figura a seguir. O capacitor eletrolítico tem valor igual a 10000 uF, e os diodos de silício D1 e D2 são ideais.

Os valores médios da tensão entre A e B, sobre o resistor de carga RL, com a chave S1 aberta e fechada são, respectivamente:

Observe a figura a seguir.

No circuito elétrico da figura, todos os componentes são ideais e a fonte fornece uma tensão eficaz de 100 V a 50 Hz. Para as condições apresentadas no circuito mostrado, a corrente elétrica é, aproximadamente,

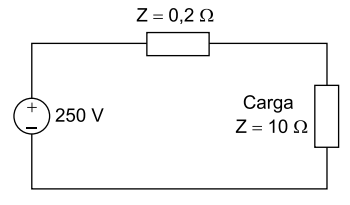

O circuito apresentado na figura a seguir simboliza um sistema de geração em corrente contínua, alimentando uma carga de 10 Ω por meio de uma linha de transmissão com impedância de 0,2 Ω.

A queda de tensão percentual produzida pela linha de transmissão, referenciada à fonte, é igual a

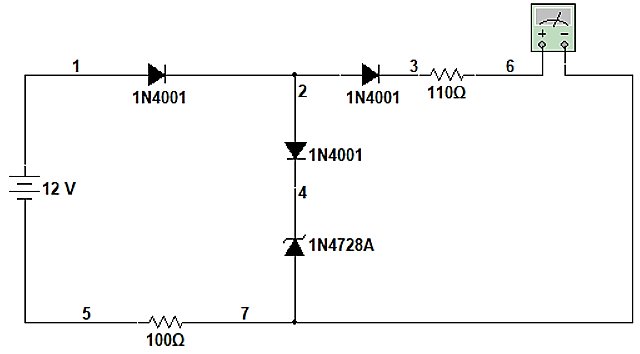

Para o circuito da Imagem 02 a seguir, determine a corrente medida pelo amperímetro. Considere que a tensão do diodo 1N4001 é de 0,7V e que o diodo 1N4748 possui tensão de 3,3V @ 70mA.

Imagem 02

Para o projeto da instalação elétrica de uma cabine primária, é necessário determinar o equivalente de Thévenin do sistema elétrico trifásico de sequência positiva no ponto onde será instalada a nova cabine. Nesse local, a potência de curto-circuito trifásica é de 500,0 [MVAr] (indutiva) e a tensão é de 17,3 [kV]. Considerando uma potência de base de 100,0 [MVA] e tensão de base de 17,3 [kV], a impedância de sequência positiva e a tensão do gerador equivalente de Thévenin, em valores por unidade, são, correta e respectivamente:

Determine a relação de espiras N2/N1 do transformador da figura a seguir, sabendo que a tensão de saída do circuito abaixo é de 5 V e que o primário do transformador está conectado à rede elétrica de 110 V e 50 Hz. Considere que RL = 3,47 kΩ, o capacitor C1 = 1149,61 µF e que todos os diodos são de silício com VD = 0,7 V e tensão de ruptura avalancha maior que 91,21 V:

A base numérica na qual um número está descrito é indicado por um subscrito, conforme o exemplo: (1010)₂ -> base binária.

O resultado da soma (AB)₁₆ + (1001)₂ é:

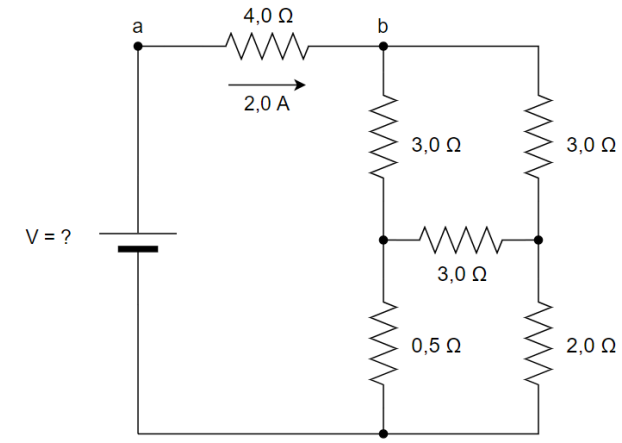

Considere o circuito mostrado na figura abaixo. Qual deve ser o valor da tensão na fonte para que circule uma corrente de 2,0 A entre os terminais a e b?

Observe a figura abaixo.

-

-

A fonte de tensão constante, representada na figura acima entre os terminais A e B, alimenta uma carga puramente resistiva. Com base nessas informações, qual o valor da máxima transferência de potência fornecida á carga?

Observe a figura a seguir.

No circuito da figura, todos os componentes são ideais. Qual é a queda de tensão sobre o resistor R?

Assinale a alternativa correta sobre as terminologias utilizadas em um circuito trifásico.
