Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Três transformadores monofásicos com tensões nominais de 220/127 V e 5 kVA de potência cada são associados entre si para formar um banco trifásico de transformadores. O primário e lado de maior tensão é ligado em delta, e o secundário, em estrela. Nesse caso, é correto afirmar que o transformador trifásico resultante possui

Em uma rede trifásica 220 V, é instalado um transformador com 380 V de linha na configuração estrela, de 38 kVA, com 75% de eficiência, para certo equipamento com cargas equilibradas. É correto afirmar que a

Três unidades transformadoras monofásicas, com relação de transformação 1:1, foram interligadas para formar uma configuração Y-$\Delta$. Nesse tipo de ligação, é correto afirmar que o módulo da tensão de

Considerando um circuito de energia trifásico balanceado, a relação entre a tensão fase-neutro (tensão de fase) (TFN) e a tensão fase-fase (ou tensão de linha) (TFF) é dada por:

A respeito de um circuito trifásico, protegido, quando sofre um curto-circuito, analise as causas prováveis do sinistro apresentadas a seguir:

I. comportamento anormal das cargas trifásicas;

II. distribuição irregular do balanceamento das cargas trifásicas;

III. desequilíbrio das cargas monofásicas;

IV. desequilíbrio das cargas bifásicas;

V. acréscimo de carga à revelia.

Assinale:

Um engenheiro eletricista efetuou medições em uma carga trifásica cuja sequência de fases é ABC. As medições estão ilustradas na tabela.

Determine a potência complexa absorvida pela carga, em volt-ampère, e assinale a alternativa correta.

Uma fonte trifásica simétrica de sequência positiva alimenta uma carga trifásica desequilibrada ligada em estrela aterrada a partir de uma linha de transmissão idealmente transposta.

Supondo que a sequência de fases seja ABC e que

z_p=1+ j2 [$\Omega$] $\to$ Impedância própria da linha;

z_m = j1 [$\Omega$] $\to$ Impedância mútua da linha;

V_AN = 8$\angle$90º [V] $\to$ Tensão na fase A da fonte:

z_A= 10 [$\Omega$] $\to$ Impedância de carga na fase A;

I_B = j12 [A] $\to$ Corrente na fase B;

I_C = j32 [A] $\to$ Corrente na fase C.

Determine a corrente na fase A, em ampères, e assinale a alternativa correta.

Uma fonte trifásica simétrica de sequência positiva alimenta uma carga trifásica equilibrada conectada em estrela através de uma linha que possui mútuas e capacitâncias desprezíveis. Supondo que a sequência de fases seja ABC, a tensão da fonte seja V_AB = 110/$\sqrt{2}$ $\angle$0º[V], a impedância da carga seja 10/$\sqrt{6}$ $\angle$45º [$\Omega$] e a impedância da linha seja $\sqrt{3}$ + j$\sqrt{3}$ [$\Omega$], determine a corrente na fase A, em ampéres.

Uma fonte trifásica simétrica de sequência positiva alimenta uma carga trifásica desequilibrada conectada em estrela aterrada. Supondo que a sequência de fases seja ABC, que a tensão de fase na fase A seja V_AN = 100$\angle$0º [V], e que as impedâncias da carga sejam:

z_AN = j1/3 [$\Omega$];

z_BN = - 1/4 - j​3/4 [$\Omega$];

z_CN = - 1/4 + j​3/4 [$\Omega$].

A corrente de neutro em ampéres será

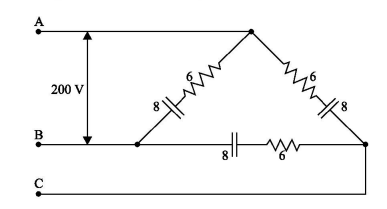

Considere uma carga trifásica equilibrada conectada em triângulo, como apresentado na figura. Sabendo que as resistências e reatâncias estão em Ohms, é correto afirmar que S, P e Q da carga trifásica valem, respectivamente:

Estando apenas três linhas A, B e C ligadas a uma carga desequilibrada em estrela, é correto afirmar que:

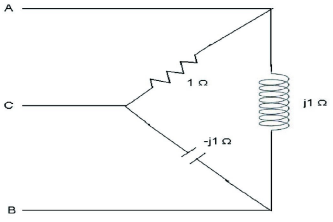

A figura abaixo apresenta uma carga trifásica desequilibrada ligada em triângulo, alimentada por uma rede com tensão trifásica equilibrada e simétrica.

Considerando que a tensão eficaz de linha da rede elétrica de suprimento à carga é igual a 100V, julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.

I - As correntes de fase na carga têm mesma intensidade.

II - O consumo de potência ativa total da carga é igual a 30kW.

II- No total, a carga consome 20kVAr de potência reativa.

IV- A corrente eficaz de linha na fase A, que é proveniente da rede elétrica, é igual a 1004.

V - Mantida a mesma tensão de alimentação da carga em triângulo, caso a carga fosse convertida para estrela, a corrente de linha nessa nova ligação permaneceria inalterada em relação à corrente de linha da ligação em triângulo.

A seqüência correta é:

A potência aparente suprida às duas cargas será sempre igual em que I é a intensidade de uma das correntes de linha, seja I_A, ou I_B, ou I_C.

Denomina-se Indutância Mútua o acoplamento de um circuito a outro. Então, é correto afirmar que

Considerando-se que seja I _s a corrente na linha para ligação em triângulo, a corrente de partida em cada fase do motor na ligação em estrela será

Leia o enunciado abaixo e, em seguida, assinale a opção que completa corretamente as lacunas.

Em um circuito trifásico, as três componentes de sequência zero de três tensões de fase desequilibradas V_a, V_b, e V_c. apresentam módulos ___ e defasagem entre si igual a ___ grau(s).

Um sistema polifásico é constituído por duas ou mais tensões iguais, com diferenças de fase fixas, fornecendo energia a cargas ligadas às linhas. Podemos, então, dizer que
