Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

O sistema composto por uma fonte e uma carga trifásicas, em que as tensões em cada uma das fases da carga apresentam intensidades (módulo das tensões) maiores e menores que as tensões de fase da fonte, é o sistema

Uma carga trifásica equilibrada ligada em triângulo, quando alimentada por uma rede trifásica de 380 V, consome 4 kW com um fator de potência de 0,78. O módulo da impedância de fase dessa carga é, aproximadamente,

A potência ativa total absorvida pela carga trifásica é igual a 50 W.

A corrente que circula no condutor neutro de um sistema trifásico a quatro fios, alimentando cargas exclusivamente monofásicas, cujos valores são I_a = 10A; I_b = 20A; I_c = 30A, em Ampères, é:

Um gerador ligado em estrêla solidamente aterrado fornece 3 tensões equilibradas, sequência de fase direta “abc”. Quando é conectada uma carga ligada em estrêla aterrada nesse gerador, ............................. Assinale a alternativa que completa corretamente a lacuna.

Dado um sistema elétrico trifásico a três fios, equilibrado com a fonte em estrela e a carga em estrela. A sequência de fases é ABC e a tensão da fase A em relação à fase B é igual a 200 V com um ângulo de fase igual a 40º. Sabendo‐se que a impedância de cada carga monofásica que compõe a carga trifásica é igual a 5 ohms, com ângulo de 20º, a corrente elétrica na fase A é igual a

Uma instalação elétrica predial de baixa tensão tem, no seu quadro geral de distribuição, uma alta corrente de neutro.

O rompimento desse neutro pode acarretar, em parte das cargas,

Assumindo-se sequência de fase positiva (sequência direta), é correto afirmar que a corrente de linha I_a tem diferente tanto intensidade quanto fase da corrente I_c.

Uma carga trifásica constituída unicamente por resistências está ligada em triângulo, e as impedâncias são: ZAB = 500 ohm, ZBC = 200 ohm e ZCA = 300 ohm. Se ligadas em estrela, as impedâncias da carga equivalentes serão

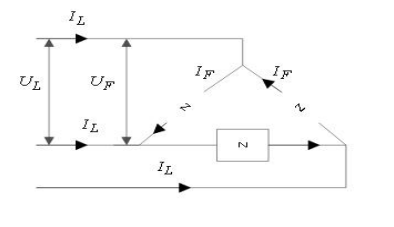

Um gerador trifásico com uma tensão de linha (U_L) no valor de 208 V alimenta uma carga em triangulo. A corrente I_F em cada impedância da carga(Z) é de 6 A e o fator de potência é de 0,8 em atraso. Calcule – considerando $\sqrt{3}$ =1,7 – a corrente I_L na linha.

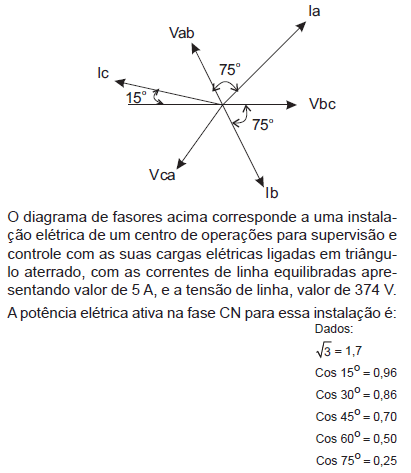

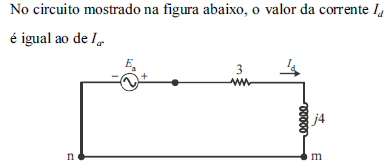

A corrente I é, necessariamente, igual a zero.

Nas faltas do tipo simétrica, como as trifásicas, a componente de sequência positiva da corrente de falta é nula.

A figura mostra como é possível medir a potência reativa de uma carga em sistemas trifásicos utilizando-se wattímetros. Essa possibilidade só se concretiza se sua bobina de potencial (Bp) for alimentada com tensão defasada, referente à bobina de corrente, em relação à tensão aplicada à carga, de

A potência no eixo de um determinado motor trifásico, alimentado com tensão de 220 V, é 2 CV. Considerando que o fator de potência é 0,85 e que as perdas mecânicas são desprezíveis, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A potência ativa é aproximadamente 1.470 W.

]( ) A potência aparente é aproximadamente 1,73 x 10³ VA.

( ) A potência reativa é aproximadamente 1.536 VAR.

( ) A corrente nominal é aproximadamente 45,3 A.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

Com relação a sistemas trifásicos de energia elétrica, considere as seguintes afirmativas:

1. Em circuitos trifásicos, só é possível ligar cargas em configuração estrela se essas cargas forem resistivas.

2. Em cargas ligadas em triângulo, a tensão de fase é igual à tensão de linha.

3. Em cargas ligadas em estrela, a corrente de linha é igual à corrente de fase.

4. Em cargas ligadas em estrela, a tensão de fase é diferente da tensão de linha.

Assinale a alternativa correta.
