Questões de Concurso sobre Circuitos trifásicos equilibrados e desequilibrados

Considerando-se as condições de corrente máxima e mínima, a eficiência é

Os motores elétricos são classificados segundo dois grandes grupos: os de corrente contínua e os de corrente alternada. Analise as afirmativas abaixo.

I - Os motores de corrente contínua operam alimentados por um tipo de fonte de energia normalmente disponibilizada por concessionárias a residências, indústrias e comércio em geral.

II - Os motores de corrente alternada são muito utilizados na partida de motores a combustão interna, empregados em veículos, sendo alimentados por bateria.

III - Os motores de corrente alternada podem ser monofásicos ou trifásicos, sendo síncronos ou assíncronos os trifásicos.

Estão corretas APENAS as afirmativas

De acordo com as curvas de desempenho mostradas acima, a potência máxima ocorre na condição de

Considere um circuito trifásico a três fios, com tensões de linha iguais a 220 V, com sequência de fase ABC, alimentando uma carga resistiva ligada em estrela, com valores R, 2R e 3R, por fases A, B e C, respectivamente. Nessas condições, o valor aproximado da magnitude da tensão de deslocamento do neutro, em volts, é

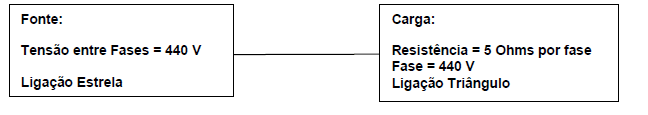

Considere o esquema a seguir:

Qual é o valor mais aproximado da potência aparente da carga?

Um motor de indução trifásico de 2 pólos, operando com uma velocidade de 3.499 rotações por minuto, drena da rede elétrica de 60 Hz uma potência de 16 kW com uma corrente de linha de 23 A. A resistência do enrolamento do estator é de 0,25$\Omega$/fase. Assinale a alternativa que apresenta o valor da potência dissipada no rotor.

Uma carga trifásica equilibrada é conectada em delta e dissipa 15 kW, com um fator de potência de deslocamento de 0,8 adiantado. A carga é alimentada por um sistema trifásico equilibrado, com tensão de linha de 208 V, 60 Hz. Assinale a alternativa que apresenta a impedância equivalente em estrela da carga.

Determinada carga elétrica trifásica está conectada em estrela e consome 173 kVA quando alimentada com tensão de linha de 1 kV. A corrente de linha vale, aproximadamente,

Um sistema trifásico em 60 Hz, com tensões de linha equilibradas com módulo de 380 V e sequência de fase direta, alimenta duas cargas trifásicas, equilibradas, de 3 kW; fator de potência de deslocamento de 0,5 atrasado; e de 4 kVA, fator de potência 0,9 adiantado. Assinale a alternativa que apresenta o fator de potência de deslocamento (FPD), resultante da carga composta e a compensação reativa (Q), necessária para levar o fator de potência de deslocamento do sistema para 0,92 atrasado.

Um sistema elétrico trifásico é considerado simétrico e equilibrado, entre outros requisitos, quando a amplitude da tensão

A corrente no condutor neutro é zero.

Uma carga elétrica trifásica consome potência de 10 kVA com fator de potência 0,8 indutivo. A potência reativa consumida por essa carga vale, aproximadamente,

Um alimentador trifásico tem impedância de Z = 1 + j7 ohms/fase. O alimentador em seu terminal receptor entrega a uma carga trifásica equilibrada uma potência de 600 kW, fator de potência 0,8 atrasado e tensão de linha de 13,2 kV. Assinale a alternativa que apresenta a regulação de tensão na barra da carga.

Se o circuito fosse monofásico, a potência elétrica seria inversamente proporcional à intensidade de corrente.
