Questões de Concurso sobre Coordenação da proteção e Cálculos de curto-circuito

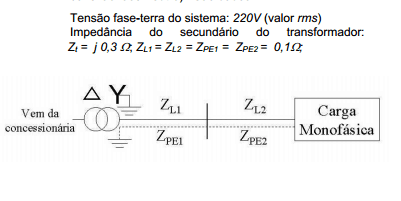

Na figura a seguir, esquematiza-se um trecho de uma instalação que alimenta uma carga monofásica (com conexão fase-neutro).

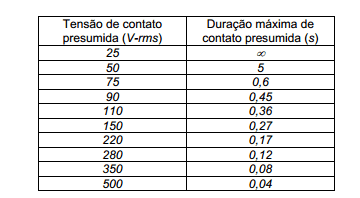

Com base no esquema apresentado e na tabela de duração máxima de contato presumida, qual deve ser o tempo máximo permitido para a atuação da proteção para uma falta entre a fase e a massa do equipamento (aproximadamente)?

Considere que, no circuito da questão 48, foi instalado um dispositivo de proteção diferencial residual (DR) com corrente nominal de 30mA e cuja característica tempo-corrente está indicada na figura abaixo. Sejam RA = 4,39kΩ, RB = 5Ω e suponha que a resistência de uma pessoa vale aproximadamente 4390Ω. Qual é o tempo de atuação da proteção quando da ocorrência de um curto entre a fase e a massa, considerando que a pessoa esteja sobre um piso condutivo (aterrado) e esteja tocando a massa do equipamento? Suponha que Uo = 220V e que RL, RE e R sejam desprezíveis.

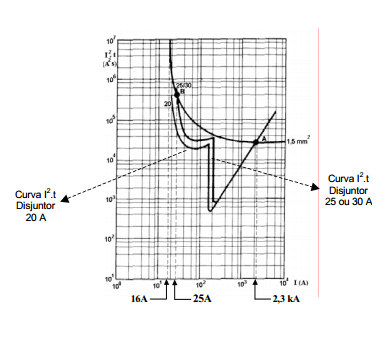

A figura abaixo mostra as características I².t de um condutor de cobre com isolação de PVC, seção 1,5 mm² e também duas curvas I².t de disjuntores, uma referente ao disjuntor unipolar de 20A e outra dos disjuntores unipolares de 25A e 30A. Todas as curvas possuem características de atuação térmica a quente. A partir dessas curvas, considere as afirmações a seguir:

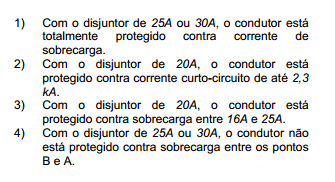

1) Com o disjuntor de 25A ou 30A, o condutor está totalmente protegido contra corrente de sobrecarga.

2) Com o disjuntor de 20A, o condutor está protegido contra corrente curto-circuito de até 2,3 kA.

3) Com o disjuntor de 20A, o condutor está protegido contra sobrecarga entre 16A e 25A. 4) Com o disjuntor de 25A ou 30A, o condutor não está protegido contra sobrecarga entre os pontos B e A.

Está(ão) correta(s), apenas:

O tempo de atuação da proteção de linhas de transmissão em alta tensão é definido, basicamente, pela intensidade do campo elétrico induzido na proximidade das torres de transmissão, para evitar acidentes com terceiros.

Na proteção de um sistema de alta tensão, o relé é um dispositivo cuja função é detectar condições indesejáveis de funcionamento no sistema (linhas ou outros equipamentos) e iniciar o comando adequado para a eliminação do problema.

O projeto de uma S.E. consumidora prevê dois transformadores, operando em paralelo, com as seguintes características: 500kVA, 13800//220/127V, Z = 5% sob 13.8KV; In = 21/1312A. A concessionária local informa que a potência de curto-circuito à entrada da cabine é de 100MVA. Os condutores entre os transformadores e os disjuntores gerais do QGBT são curtos e têm impedância desprezível.

A capacidade de interrupção mínima, em kA, dos disjuntores gerais do QGBT, é:

O valor sustentado da corrente de curto-circuito no alimentador de uma indústria de é 6000 ARMS. Este alimentador é protegido por um relé de sobrecorrente cujas características tempo x corrente são dadas abaixo, através de um transformador de corrente de relação 1000/5 A.

Se o relé está ajustado no tape de 5 A e o Dispositivo de Temporização Dt = 6, o tempo de atuação do relé será da ordem de:

Na proteção de um sistema elétrico, devem ser examinados os seguintes aspectos, EXCETO:

Uma subestação 2x1500kVA 25000//380/220V está situada na área de concessão da Light. De acordo com o regulamento da concessionária para suprimento em média tensão, a corrente primária correspondente ao ajuste do elemento temporizado do relé de sobrecorrente de fase será, em ampères, igual a:

Em um sistema de proteção, o texto que melhor define seletividade é:

Um transformador de 225kVA tem proteção por chave fusível tipo expulsão. A tensão primária é de 13,8kV. A corrente nominal, em ampères, do fusível tipo K a ser utilizado na chave, é:

Um curto-circuito do tipo fase-terra na barra 2 não é afetado pela reatância de seqüência zero do gerador.

Na barra 4, a intensidade da corrente de curto-circuito fase-faseterra é superior à intensidade da corrente de curto-circuito fasefase.

Na barra 1, a intensidade da corrente de curto-circuito fase-fase, em uma das fases em falta, é superior à intensidade de corrente de curto-circuito trifásico.

A intensidade da corrente de curto-circuito fase-terra na barra 1 é superior a 50 kA.
